Avantajele panoului de acoperiș PREFA FX.12
Gamă largă de culori
disponibilă în multe culori standard
Numeroase opțiuni de design
2 formate (scurt și lung) și decalaj variabil al îmbinărilor pentru un aspect neregulat
40 de ani garanție
pentru material și culoare

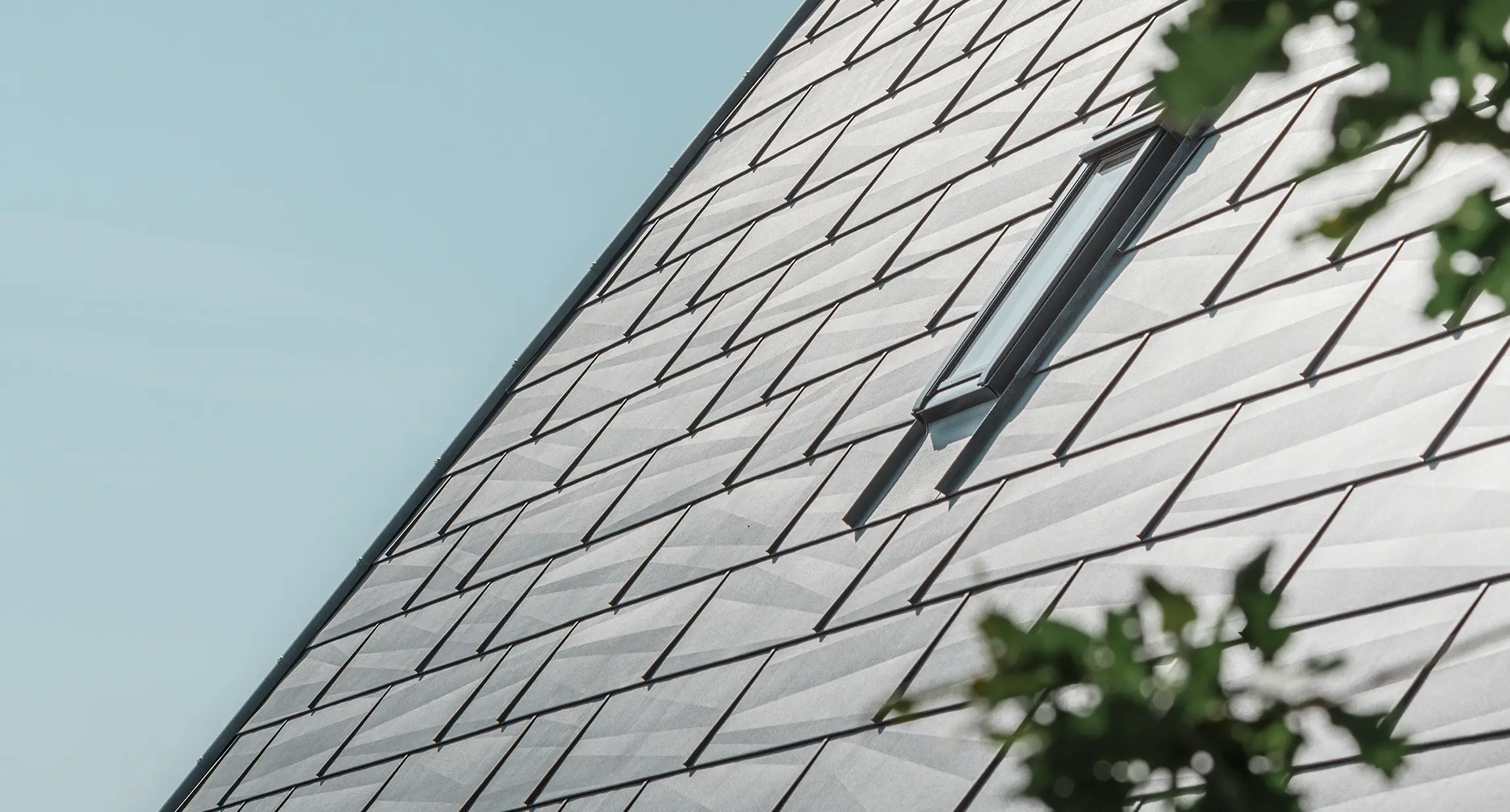

Aspect unic și rezistență ridicată
Marginile neregulate creează un joc dinamic de lumini și umbre și consolidează suplimentar panourile.
Instalarea rapidă

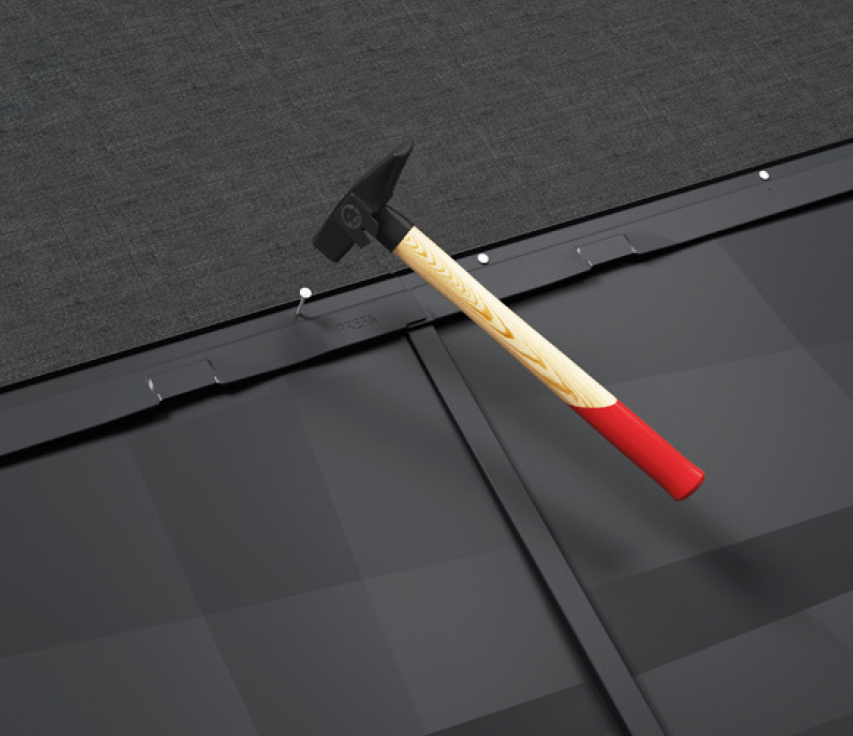

Poate fi montat direct pe substructură fără cleme.
Face viața instalatorului mai ușoară.
Pe lângă aspectul său individual, FX.12 oferă și multe avantaje practice în procesare – și astfel îndeplinește toate cerințele meșteșugului modern, cât și ale celui tradițional de tinichigerie. FX.12 este extrem de rapid de instalat datorită montării directe pe banda de fixare integrată. În plus, datorită formatului mare, sunt necesare doar câteva panouri pentru a acoperi 1 m² de suprafață de acoperiș.
Sfatul expertului: Banda fonoizolantă face panoul de acoperiș PREFA FX.12 mai silențios.
Acoperișurile din aluminiu sunt mai silențioase decât sugerează reputația lor. Fiecare percepe zgomotul în mod diferit. Panoul de acoperiș PREFA FX.12 are o bandă fonoizolantă (FD.TEC) pentru a menține nivelul de zgomot la minimum.
Gama de culori a panourilor de acoperiș PREFA FX.12
Paleta de culori a panourilor de acoperiș PREFA FX.12 variază de la roșu cărămiziu clasic la nuanțe moderne de gri până la tonuri de maro. Următoarele culori de acoperiș PREFA sunt disponibile ca standard:
Prezentare generală culori (11)
Colour |
Code |
similar cu culoarea RAL |
|
01 P.10 maro |
7013 |
|
02 P.10 antracit |
7016 |
|
03 P.10 negru |
9005 |
|
04 P.10 cărămiziu |
8004 |
|
05 P.10 roșu oxid |
3009 |
|
06 P.10 verde mușchi |
6005 |
|
07 P.10 gri deschis |
7005 |
|
11 P.10 maro alun |
8019 |
|
19 P.10 gri grafit |
7043 |
|
28 P.10 bronz Prefa |
7048 |
|
43 P.10 gri piatră |
7031 |
Note
- Valorile RAL menționate sunt doar valori aproximative (~), unele dintre ele putând diferi considerabil de culoarea originală PREFA și, în anumite circumstanțe, pot să nu reflecte percepția subiectivă a culorii.
- Mai ales pentru calitatea culorii P.10, este aproape imposibil să se definească valori din cauza structurii suprafeței. În plus, culorile panourilor de fațadă PREFA P.10 gri piatră, P.10 maro nisip, P.10 bronz Prefa, P.10 verde patinat, stejar natural, gri patinat, nuc și stejar gri sunt bazate pe culori naturale compuse din mai multe nuanțe diferite.
- Bobine și foi metalice din aluminiu simplu: Garanția nu acoperă modificările de aspect ale suprafeței cauzate de prelucrare și influențe de mediu. Urmați instrucțiunile.
- Culorile metalice pot varia ca nuanță.
- Pentru a identifica culorile exacte pentru componentele complementare, vă rugăm să consultați mostrele originale.
Lăsați-vă inspirați de proprietățile de referință care au fost deja implementate.

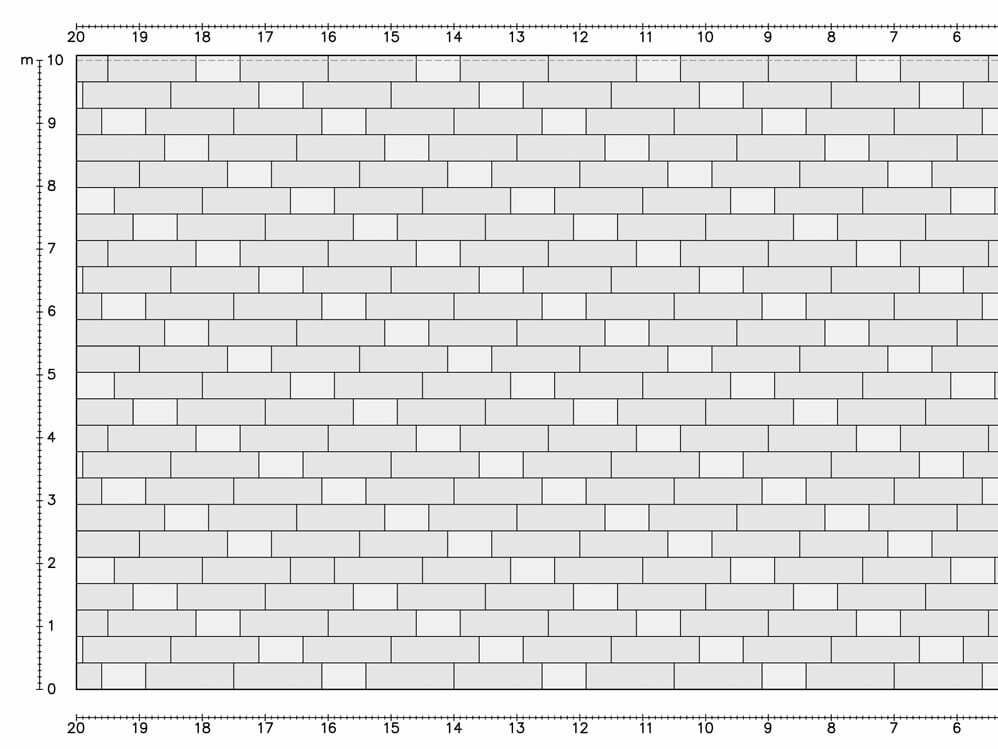

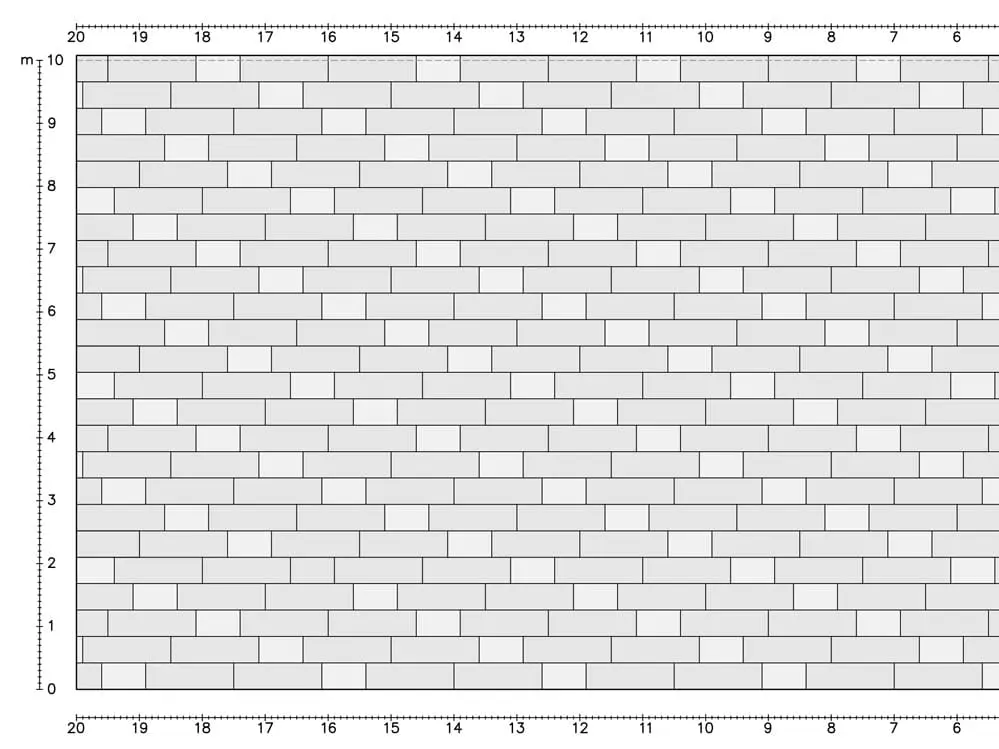

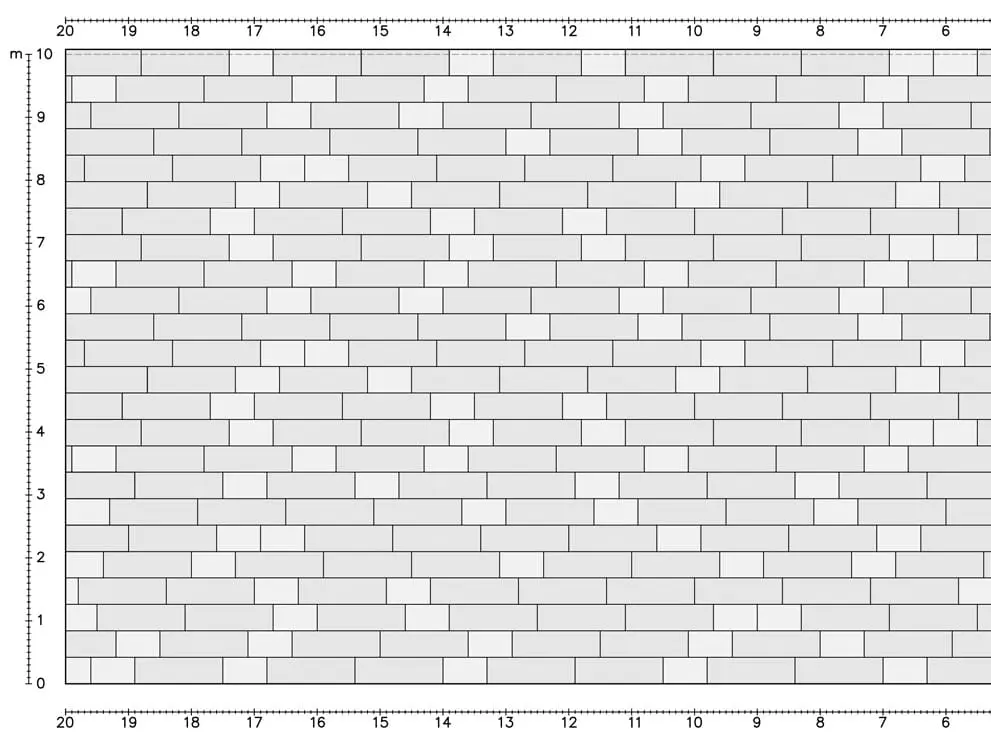

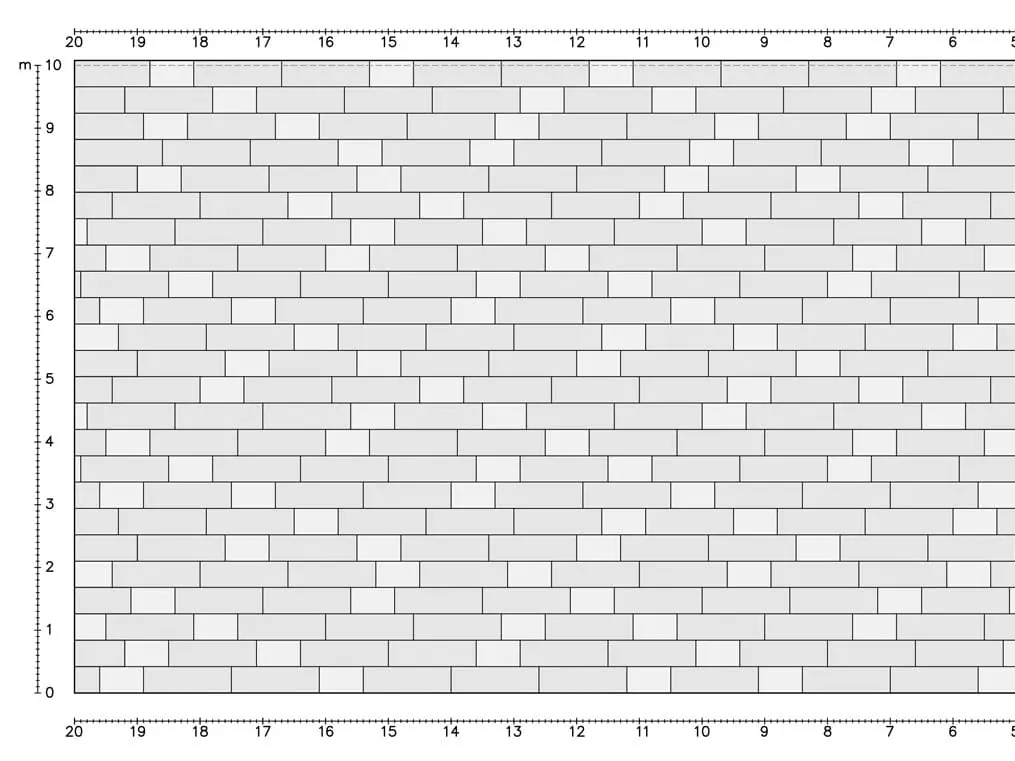

Nu doar marginile neregulate și efectele de lumini rezultate asigură un punct de atracție vizual. Două formate diferite de panouri (scurt și lung) permit, de asemenea, modelarea suplimentară a aspectului acoperișului. Am dezvoltat trei exemple de montaj pentru panoul de acoperiș FX.12 pentru dumneavoastră – desigur, sunt posibile și alte variante.
Indiferent dacă vă refaceți acoperișul de la zero sau renovați acoperișul vechi, veți găsi aici câteva proiecte inspiratoare:

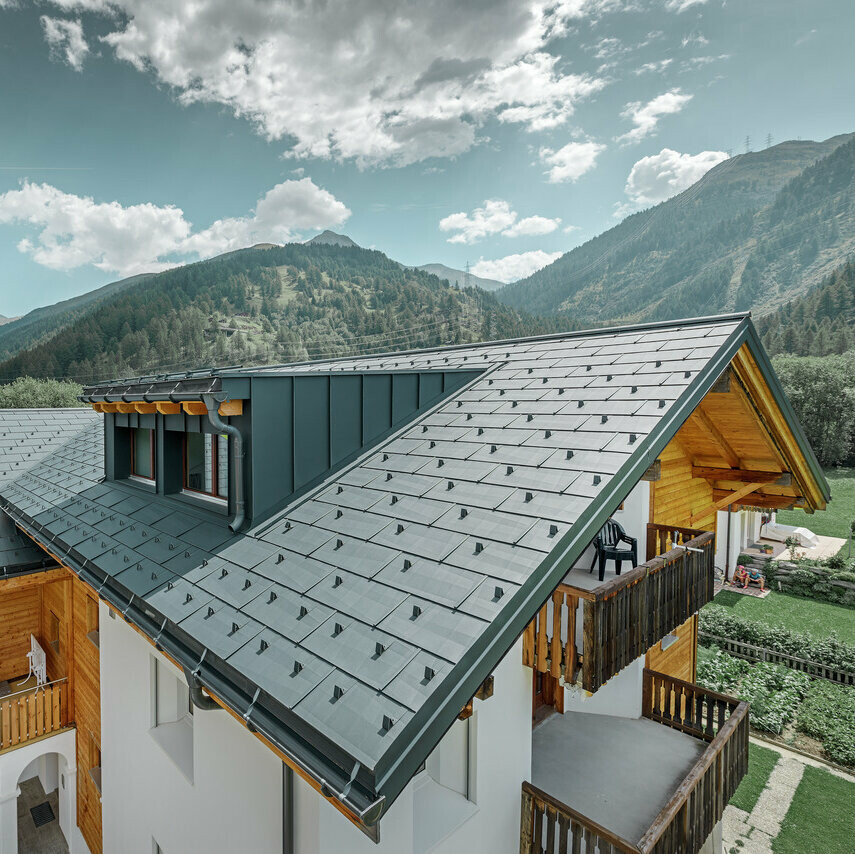

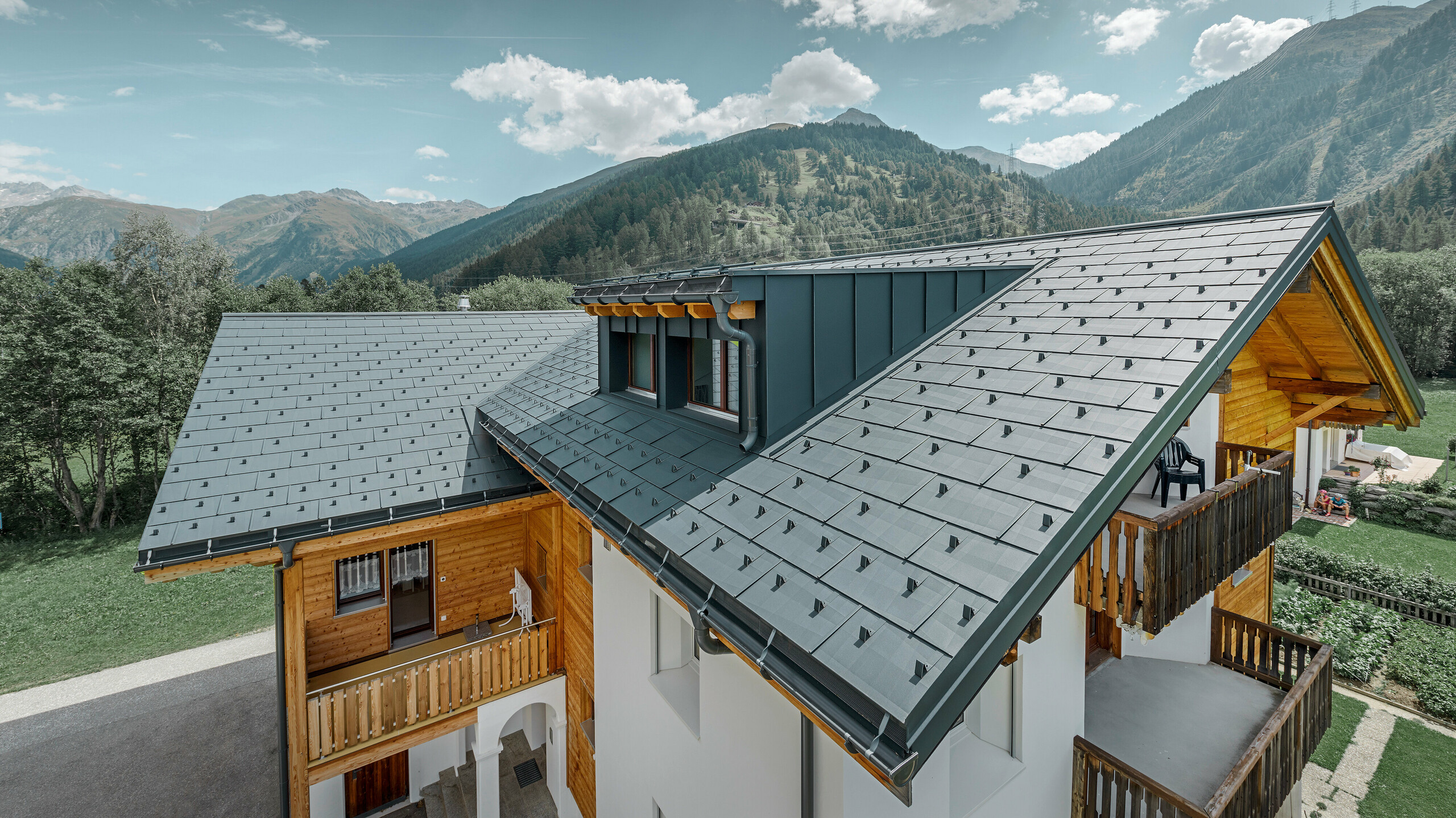

Renovare casă multifamilială cu panouri pentru acoperiș FX.12 în culoarea P.10 antracit

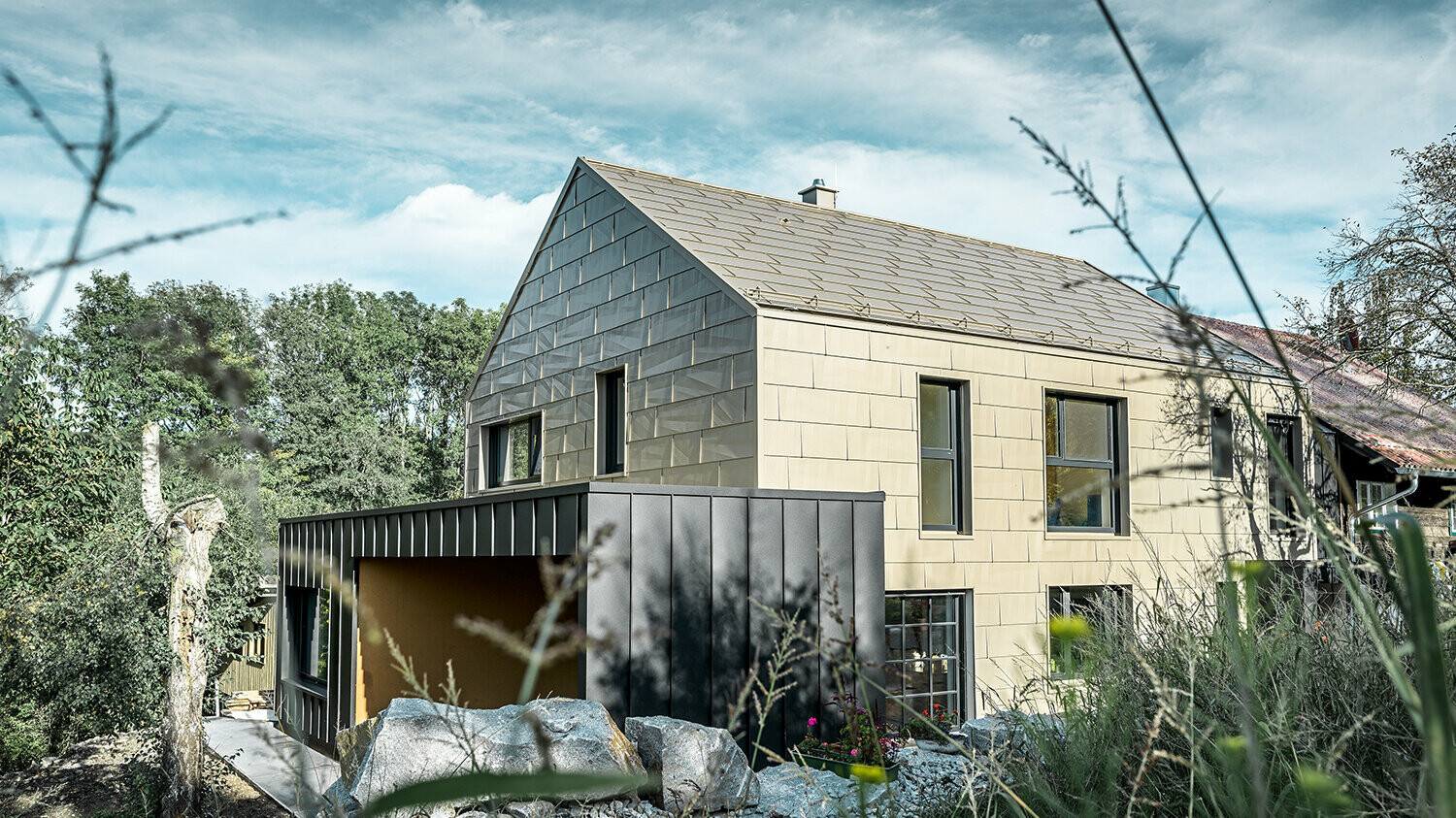

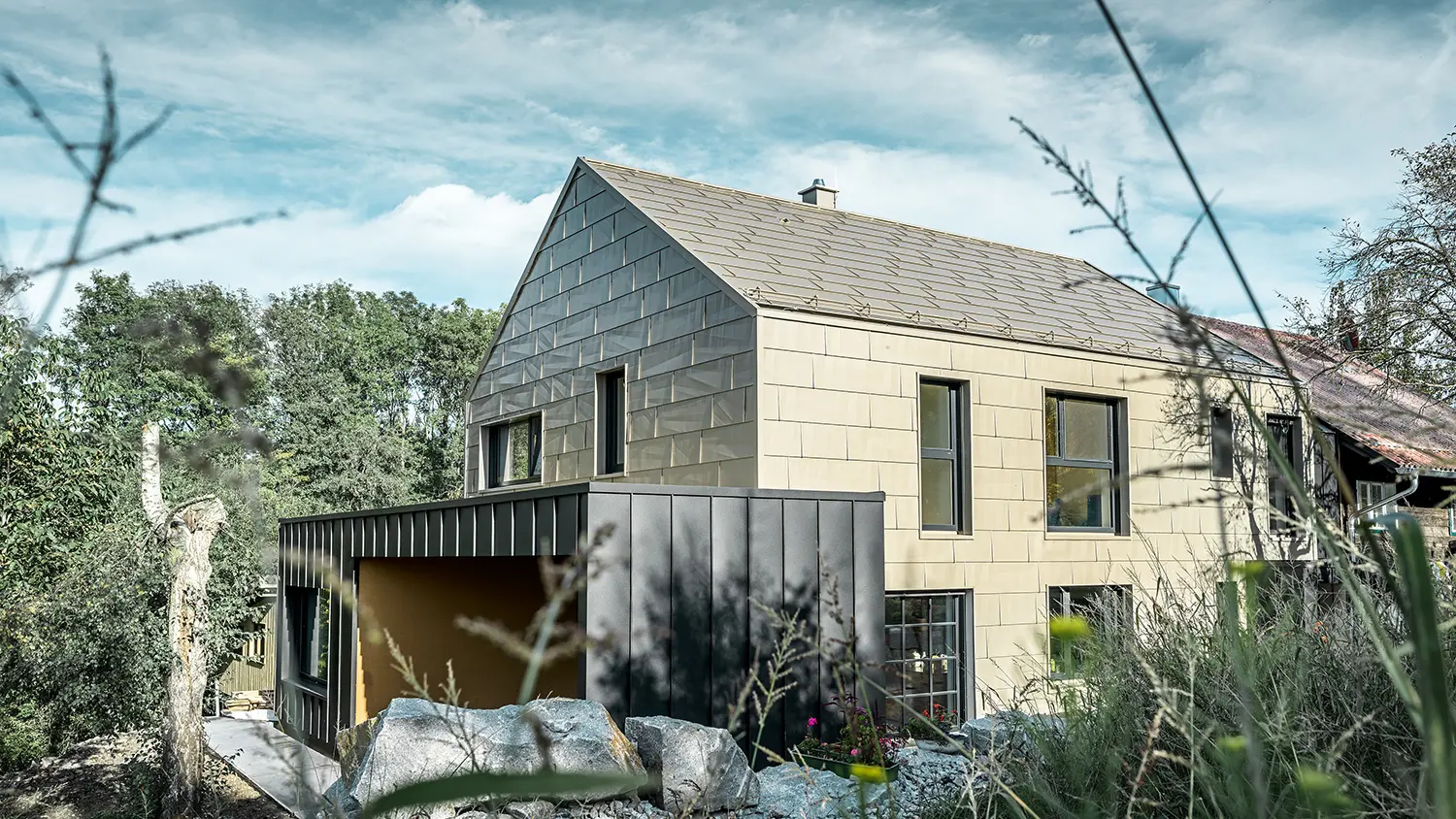

Clădire rezidențială complet cu panouri pentru acoperiș și fațadă FX.12 în culoarea bronz, cu anexă

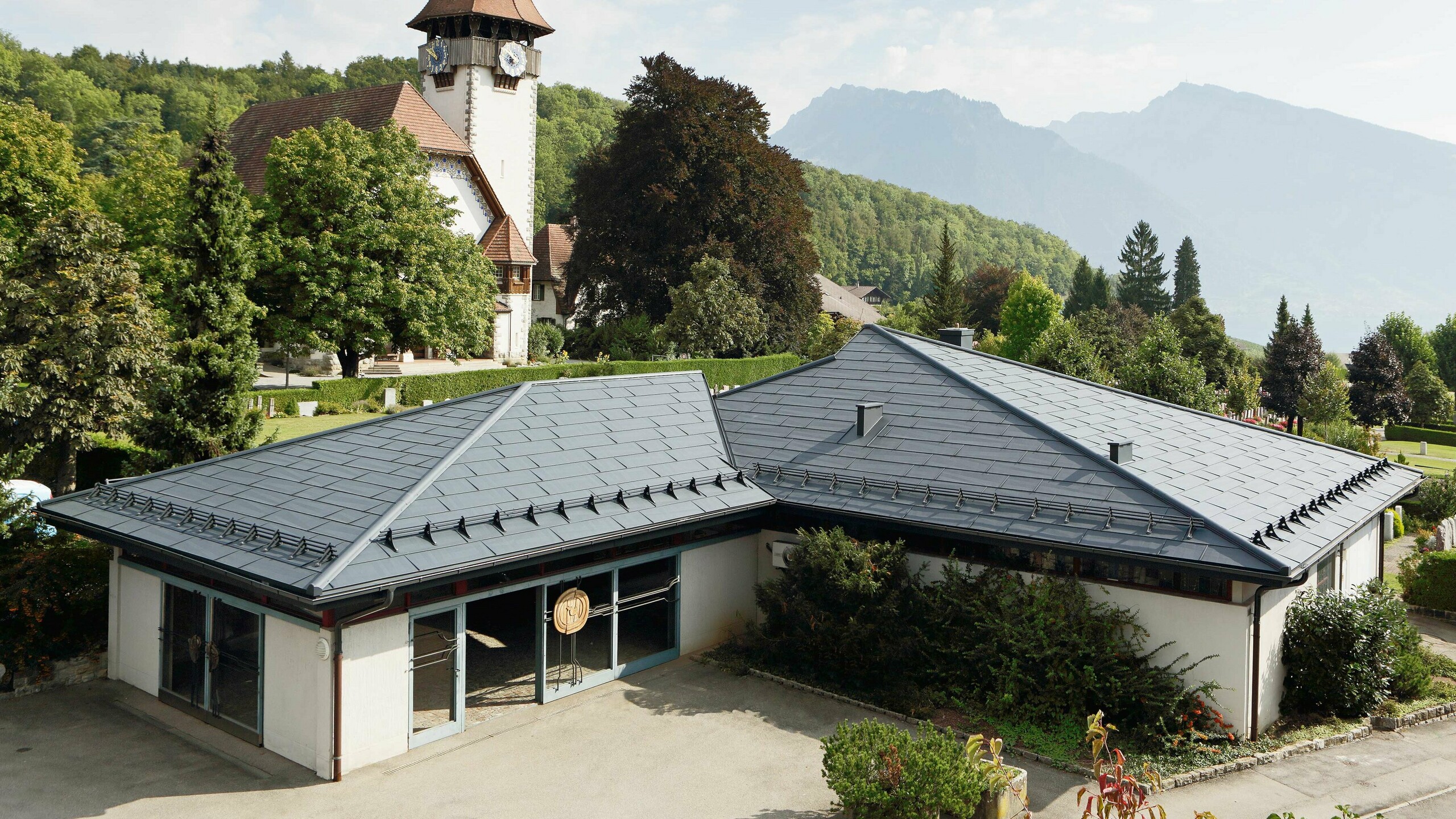

Capelă mortuară în Elveția cu panouri pentru acoperiș PREFA FX.12 în culoarea antracit

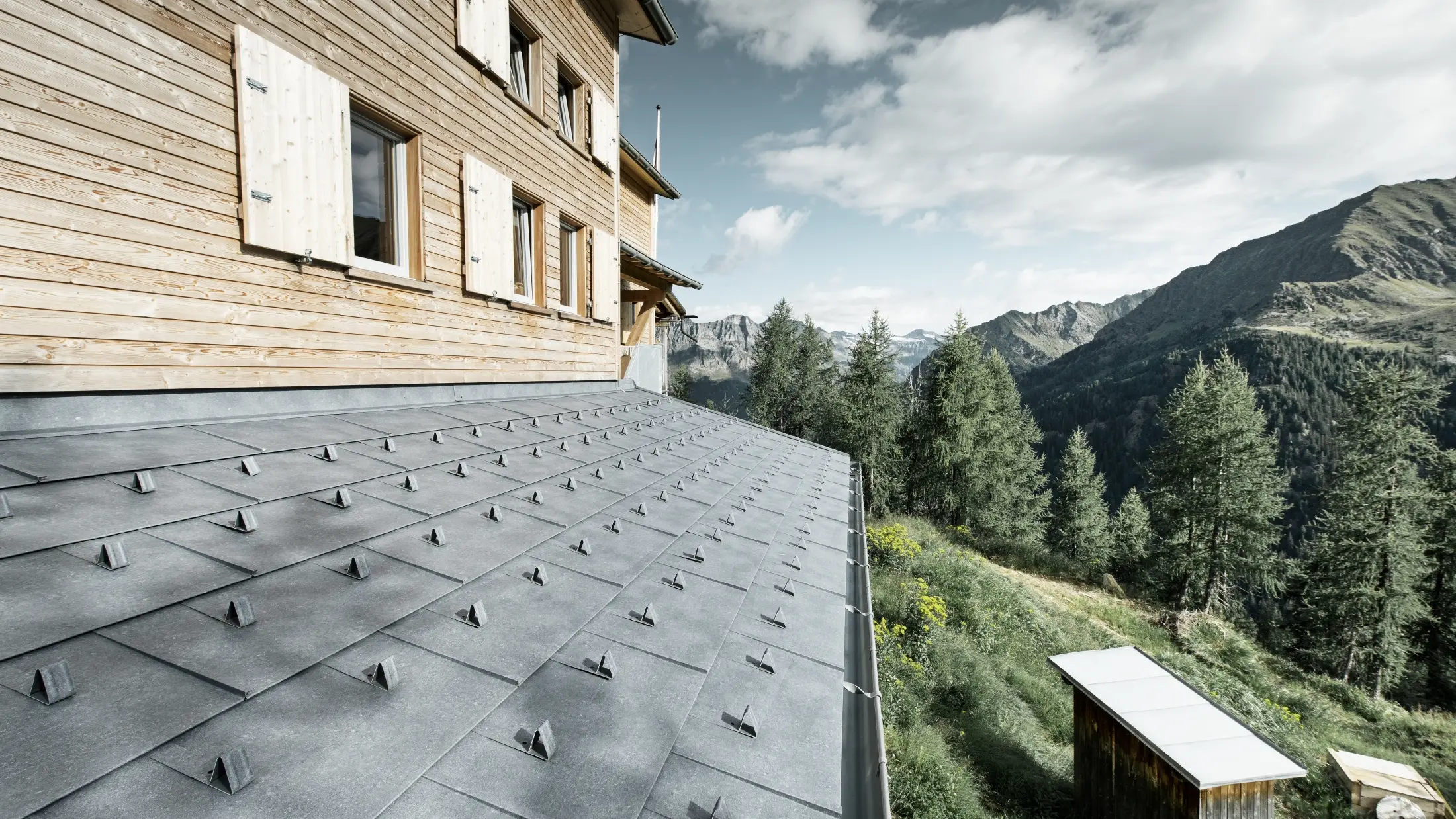

Cabană alpină cu panoul pentru acoperiș FX.12 PREFA în culoarea gri piatră cu cârlige parazăpadă
Sediu de firmă cu panouri pentru acoperiș și fațadă FX.12 în culoarea specială argintiu metalic
Soluție adaptată special la clădire

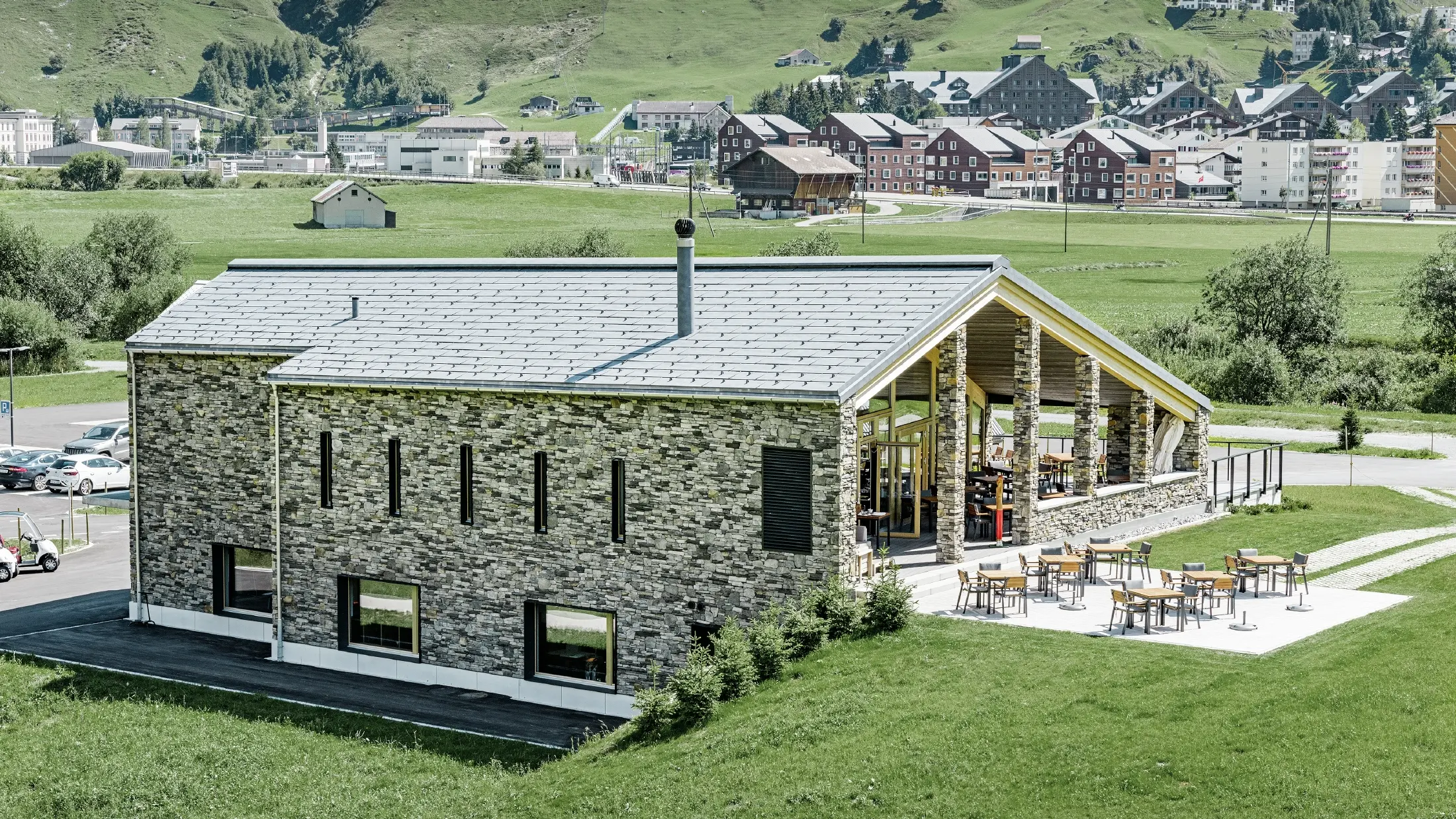

Clădire club de golf cu fațadă din piatră și panouri pentru acoperiș FX.12 în culoarea gri piatră

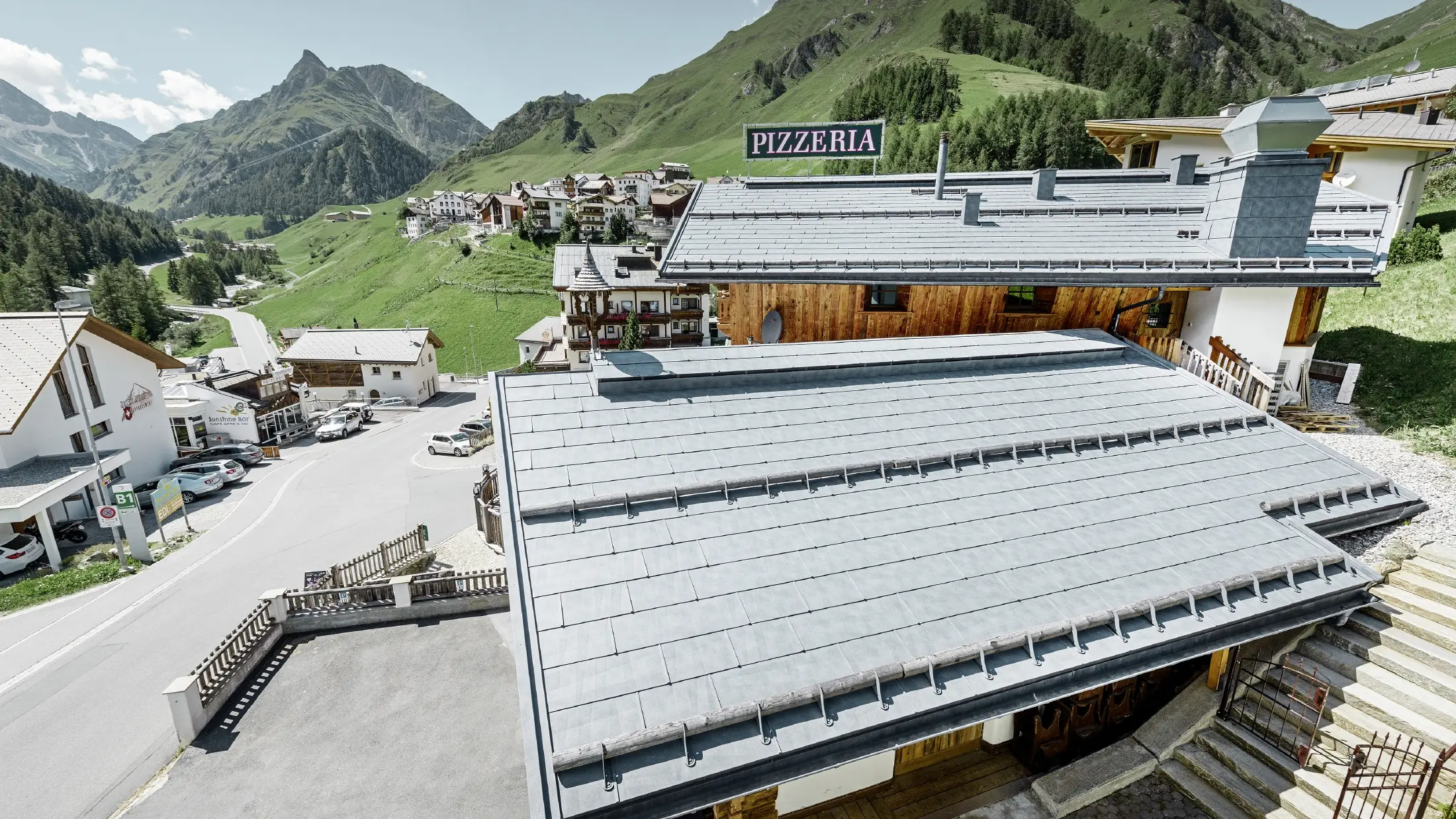

Pizzerie tradițională cu panou pentru acoperiș PREFA FX.12 în culoarea P.10 gri piatră

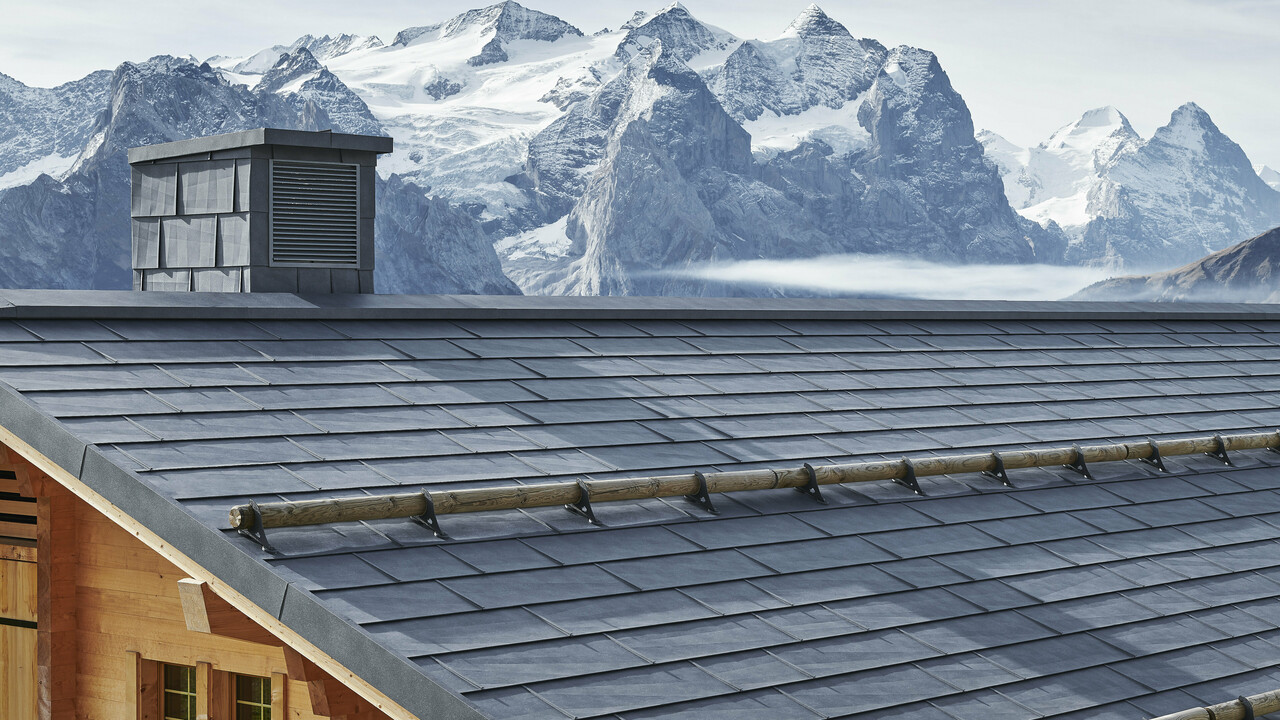

Hotelul Reuti și restaurantul montan Käserstatt au fost construite cu mult lemn și piatră. Pentru Directorul General al Bergbahnen Meiringen-Hasliberg, Hanspeter Wenger, aceste două clădiri noi din regiune sunt deosebit de importante și, în acest scop, a angajat firma de arhitectură Amstutz Abplanalp Birri din Meiringen și pe arhitectul Jost Zumstein. Produsele PREFA de înaltă calitate pot rezista acestor condiții și protejează clădirea de daune.
La Käserstatt, la 1850 de metri deasupra nivelului mării, zăpada ajunge uneori până la trei metri înălțime și vânturile pot ajunge până la 150 de kilometri pe oră.
Informații tehnice
Material |
bobină de aluminiu acoperită, grosime 0,7 mm |
|---|---|
Dimensiuni |
700×420 mm (acoperire), adică 3,4 buc./m² |
Greutate |
aprox. 2,4–2,5 kg/m² |
Înclinație minimă acoperiș |
17° (aprox. 31%) |
Substrat de susținere și strat de separare* |
Pe substrat complet placat (cel puțin 24 mm), este necesar un strat de separare pentru înclinații ale acoperișului între 17° și 25°; pentru încărcături de zăpadă mai mari de 3,25 kN/m² sau în categoriile de teren 0, I sau II, este necesar un substrat complet placat cu un strat de separare. * Respectați standardele specifice fiecărei țări și ghidurile de specialitate. |
Fixare standard |
directă, cu 3 cuie inelare PREFA per panou mic FX.12, cu 5 cuie inelare PREFA per panou mare FX.12 (adică 8–10 cuie inelare PREFA per m²) * Respectați standardele specifice fiecărei țări și ghidurile de specialitate. |

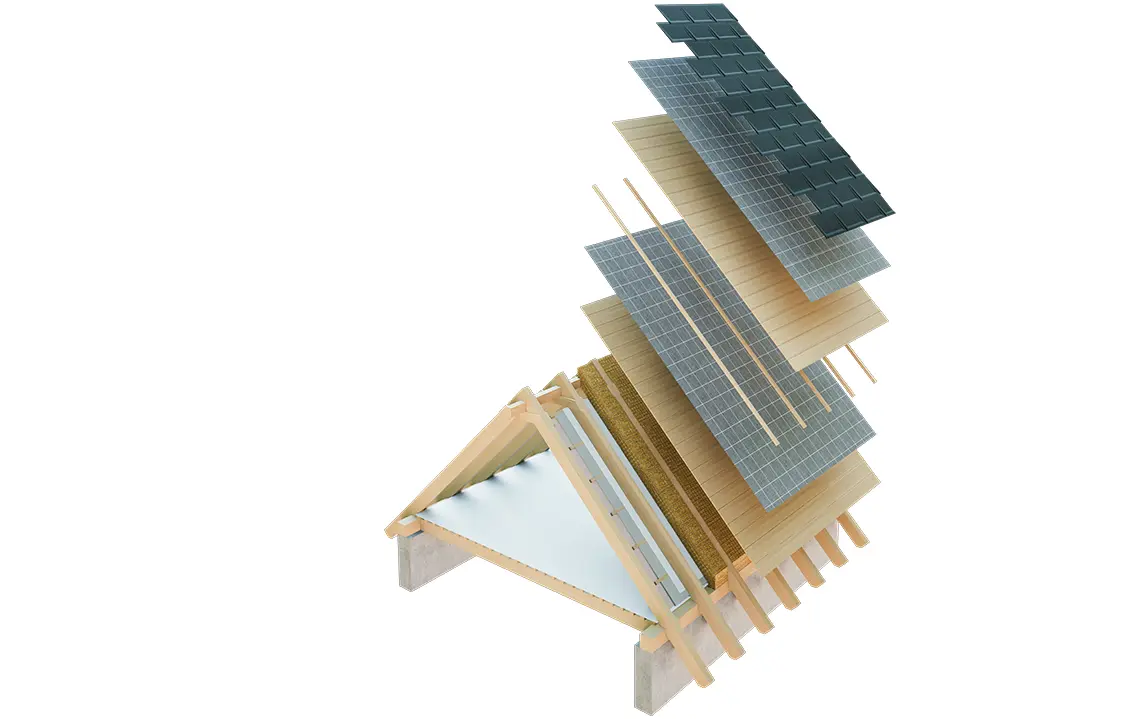

Acoperișurile din aluminiu PREFA sunt de preferință executate cu o structură ventilată, în care substratul și stratul de izolație termică sunt separate de un spațiu ventilat. Aceasta înseamnă că orice condens ocazional poate fi eliminat.

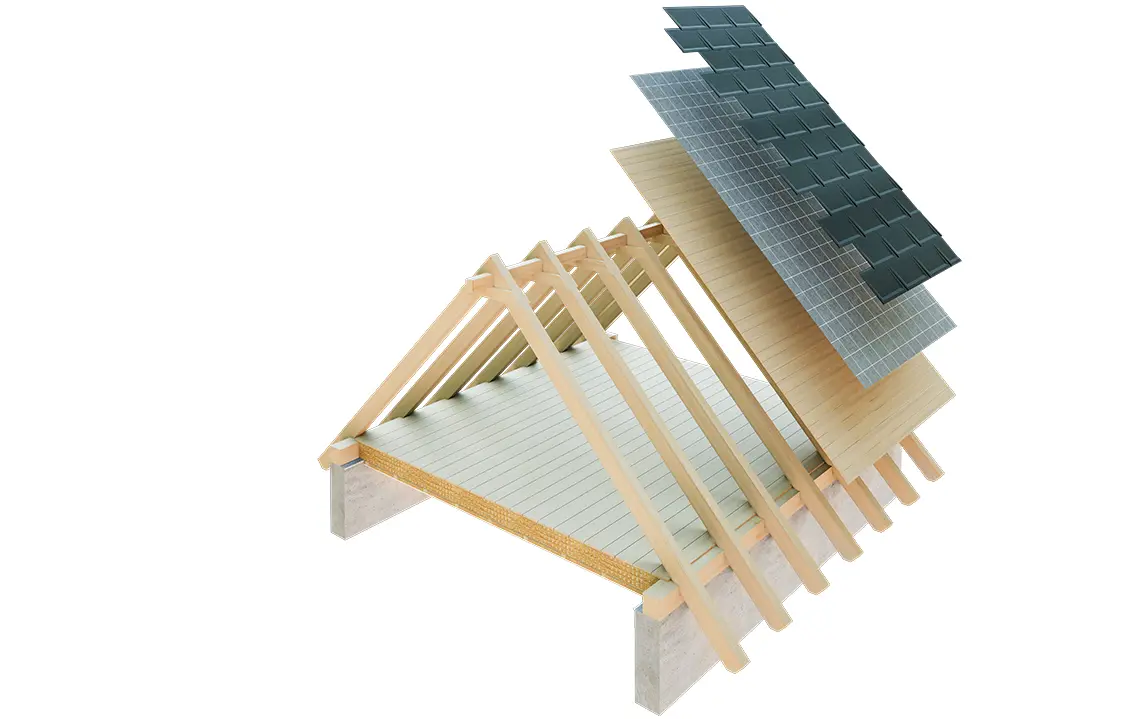

În mare parte, membrana acoperișului este ventilată, așa cum se arată în prima imagine. Cu toate acestea, întregul spațiu al podului poate fi ventilat de asemenea (a doua imagine).
Planificare și aplicare
Instalatorii și arhitecții noștri pot descărca documente de specificații și informații despre panoul de acoperiș PREFA FX.12 aici.
Accesorii
Mai jos veți găsi o listă de accesorii potrivite pentru panoul de acoperiș PREFA FX.12 – de la borduri și aerisiri de coamă la produse de siguranță pentru acoperiș, cum ar fi parazăpezi și pasarele. Jgheaburi și burlane în culori asortate pot fi găsite la „Drenaj de acoperiș”. Gama PREFA include, de asemenea, sisteme de fațadă, protecție împotriva inundațiilor și produse fotovoltaice.
Pentru o listă completă și detaliată a accesoriilor, consultați lista noastră de prețuri (doar pentru procesatori).
Element de cornișă pentru șindrilă, șindrilă DS.19, romburi pentru acoperiș, elemente Classic R.16 și panouri FX.12 pentru acoperișuri.
1800 × 158 × 1,00 mm, gata găurit.
Element de coamă pentru aerisire
3.000 × 1,00 mm, 1.200 × 1,00 mm, Ventilatoare Jet autoportante pentru acoperișuri aerisite
Element de capăt pentru elementele de coamă pentru aerisire
—
element de coamă și muchie
500 × 1,00 mm
Element de început pentru element de muchie/coamă
—
Pazie
95 × 2 000 × 0,70 mm, cu placă de fixare
Dolie de siguranță
3 000 mm, cu falț dublu
Grilaj antipăsări
125 × 2.000 × 0,7 mm, perforație cu găuri rotunde: 5/7 mm.
Bandă de aerisire
cu perforație pătrată 6 mm, 1,00 × 250 mm und 1,00 × 333 mm
Element picurător
230 × 2.000 × 0,70 mm
Pentru elementele R.16, FX.12 și DS.19
—
Element suport pentru bușteanul opritor de zăpadă
cu 3 orificii de traversare pentru opritor de zăpadă
Cârlig XL pentru opritor de zăpadă tip grilaj
cu 5 bare, ideală pentru sistemele fotovoltaice montate pe planul acoperișului
Opritor de zăpadă
3.000 mm; 25/25
Gheară pentru gheață
Potrivit pentru opritor de zăpadă
Element de închidere pentru opritor de zăpadă
Element de închidere pentru opritor de zăpadă
Element de închidere XL pentru elementul de suport al bușteanului opritor de zăpadă
pentru profilul opritor de zăpadă
Suport pentru opritor de zăpadă buștean
Pentru buștean cu diametrul de 140 mm

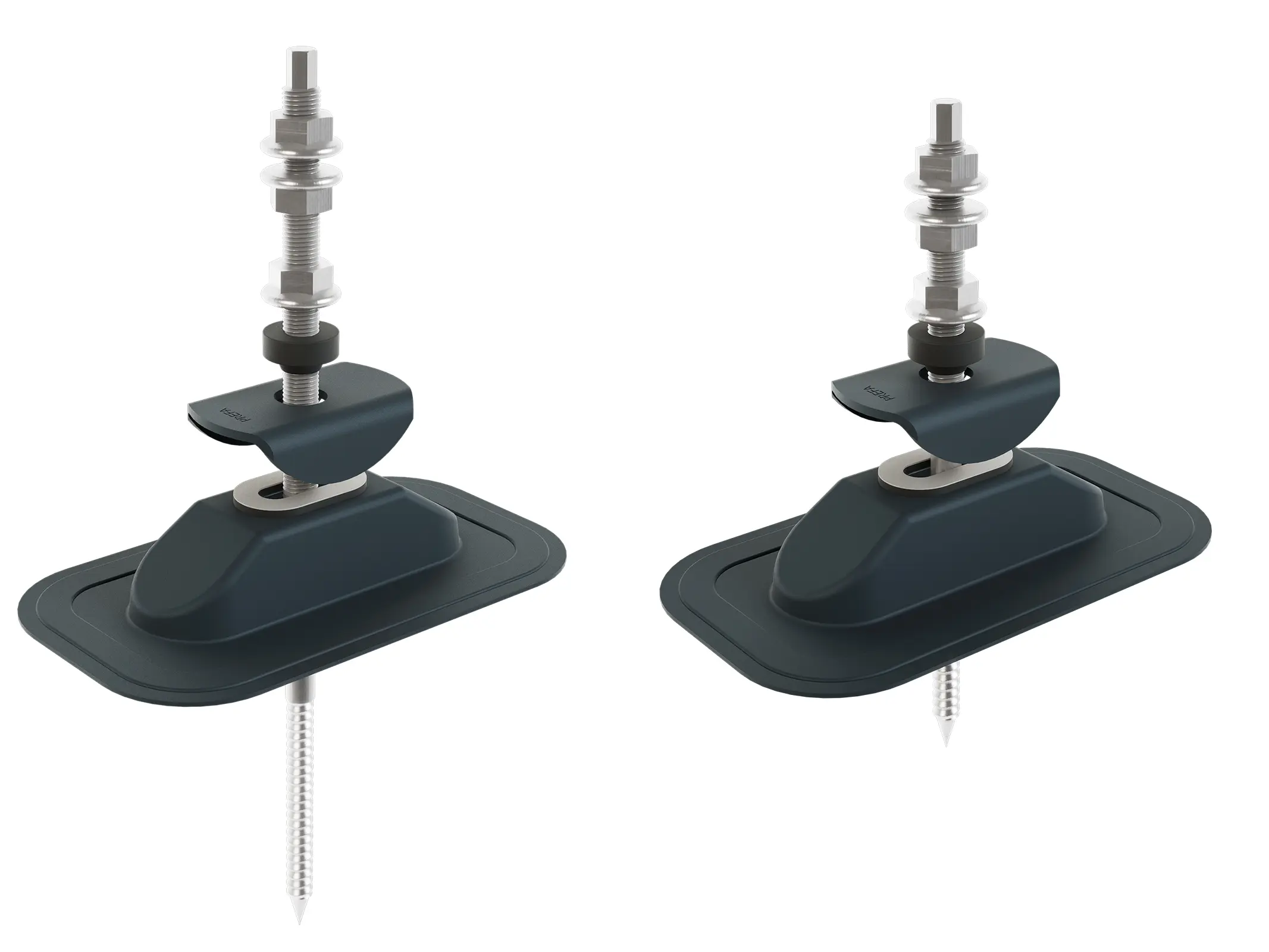

suport pentru panouri solare Sunny
utilizabil la toate acoperișurile PREFA cu elemente mici și cu falțuri verticale.
suporturi pentru panouri solare Fix
Montare fixă a modulului fotovoltaic pentru acoperișuri PREFA din elemente mici. Disponibil cu și fără prelungitor transversal. Poate fi utilizat numai în cazul folosirii șinelor profilate PREFA, nu este compatibil cu alte produse.
suport pentru panouri solare Vario
Montare variabilă a modulului fotovoltaic pentru acoperișuri PREFA din elemente mici. Disponibil cu și fără prelungitor transversal. Poate fi utilizat numai în cazul folosirii șinelor profilate PREFA, nu este compatibil cu alte produse.
Trepte pentru acoperiș
Reglabil pentru unghiuri de înclinare a acoperișului între 12° și 60°; EN 516‑1‑A szerint vizsgálva.
Element suport pentru grilaj de acces cu un element de talpă
Reglabil pentru unghiuri de înclinare a acoperișului între 12° și 55°; EN 516‑1‑A szerint vizsgálva
Element suport pentru grilaj de acces cu un element de talpă
360 mm; Reglabil pentru unghiuri de înclinare a acoperișului între 12° și 55°; EN 516‑1‑B szerint vizsgálva.
Grilaj de acces
250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; EN 516-1-A vagy. Testat conform EN 516-1-B
Element de legătură pentru grilaj
—
Cârlig de siguranță pentru acoperiș
Conform EN 517 tip B D
Cârlig de siguranță pentru acoperiș pe tălpi
Conform EN 517 tip B D

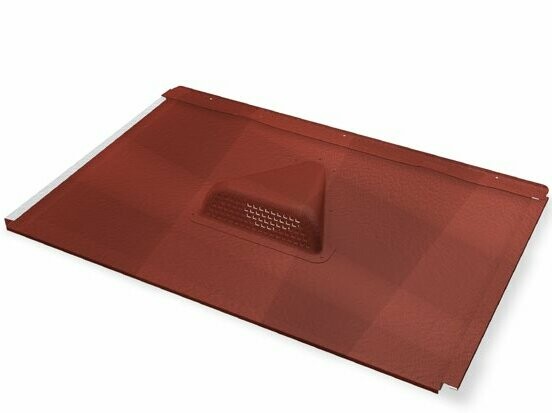

Punct de aerisire, panou pentru acoperiș FX.12 (mic)
700 × 420 mm, secțiune de aerisire: aprox. 30 cm²

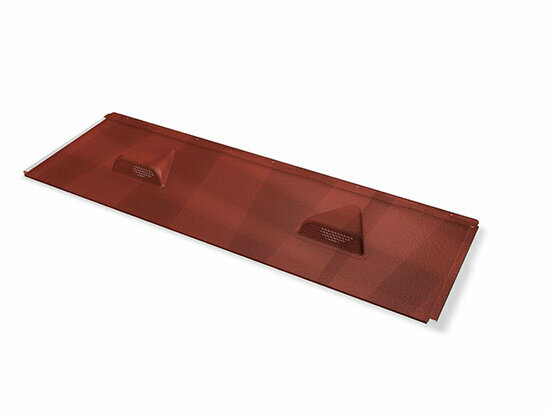

Punct de aerisire, panou pentru acoperiș FX.12 (mare)
1 400 × 420 mm, secțiune de aerisire: aprox. 60 cm²
Capac aerisire
se poate fixa prin nituire și lipire; secțiune de aerisire: aprox. 30 cm²
Element de aerisire
Ø 100 mm, unghi de înclinare a acoperișului: de la 12°.
Conductă de ventilație
Ø 100 mm, Ø 120 mm; cu etanșare EPDM și element de acoperire
Flanșă pentru conducta de ventilație 100
Manșon elastic EPDM permanent pentru traversările de acoperiș pe acoperișul inferior, cu diametrul de 100–130 mm.
Element de ieșire pentru R.16 și FX.12
Pentru treceri din tub de ⌀ 80–125 mm și unghiuri de înclinare a acoperișului între 17°–52°.
Element de ieșire care poate fi fălțuit
Pentru unghiuri de înclinare a acoperișului între 12° și 52°, Ø 80 - 125 mm
Element de ieșire universal din 2 componente | potrivit pentru falț
Pentru treceri de țeavă de ⌀ 40 – 120 mm; pentru unghiuri de înclinare a acoperișului între 12°–52°
Tablă suport
lungime: 540 mm, lățime: 125 mm
cadre Vario
cadre Vario: 120 – 600 mm, 600 – 1.020 mm, Lungime variabilă 150 – 980 mm, 12 °–55° közötti tetőhajlásszöghöz
Fereastră luminator pentru acoperiș
—
Rame de etanșare pentru seriile Roto & RotoQ
disponibile în numeroase dimensiuni
Rame de etanșare pentru ferestre Velux
disponibile în numeroase dimensiuni
Capac pentru coș de fum
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm,
Suport de cablu montabil pe acoperiș pentru conductorul de protecție împotriva trăsnetelor
grosime nituibilă: 2 – 8 mm; diametrul sârmei cu secțiune circulară care poate fi fixat: Ø 8 mm :

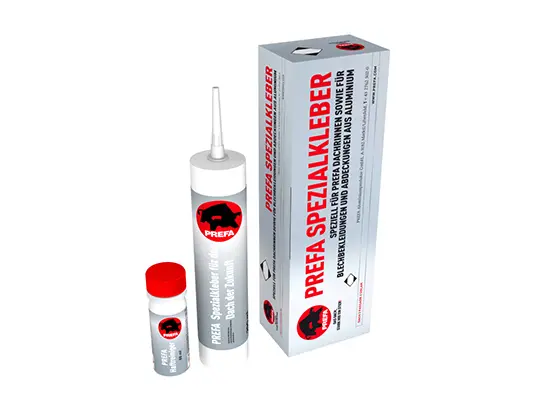

Set de adeziv special
conținut: 1 set cu 290 ml adeziv special PREFA, 1 buc. 60 ml agent de curățare a suprafeței, 1 buc. hârtie abrazivă, 1 buc. lavetă de curățare, 2 buc. duză de extrudare
