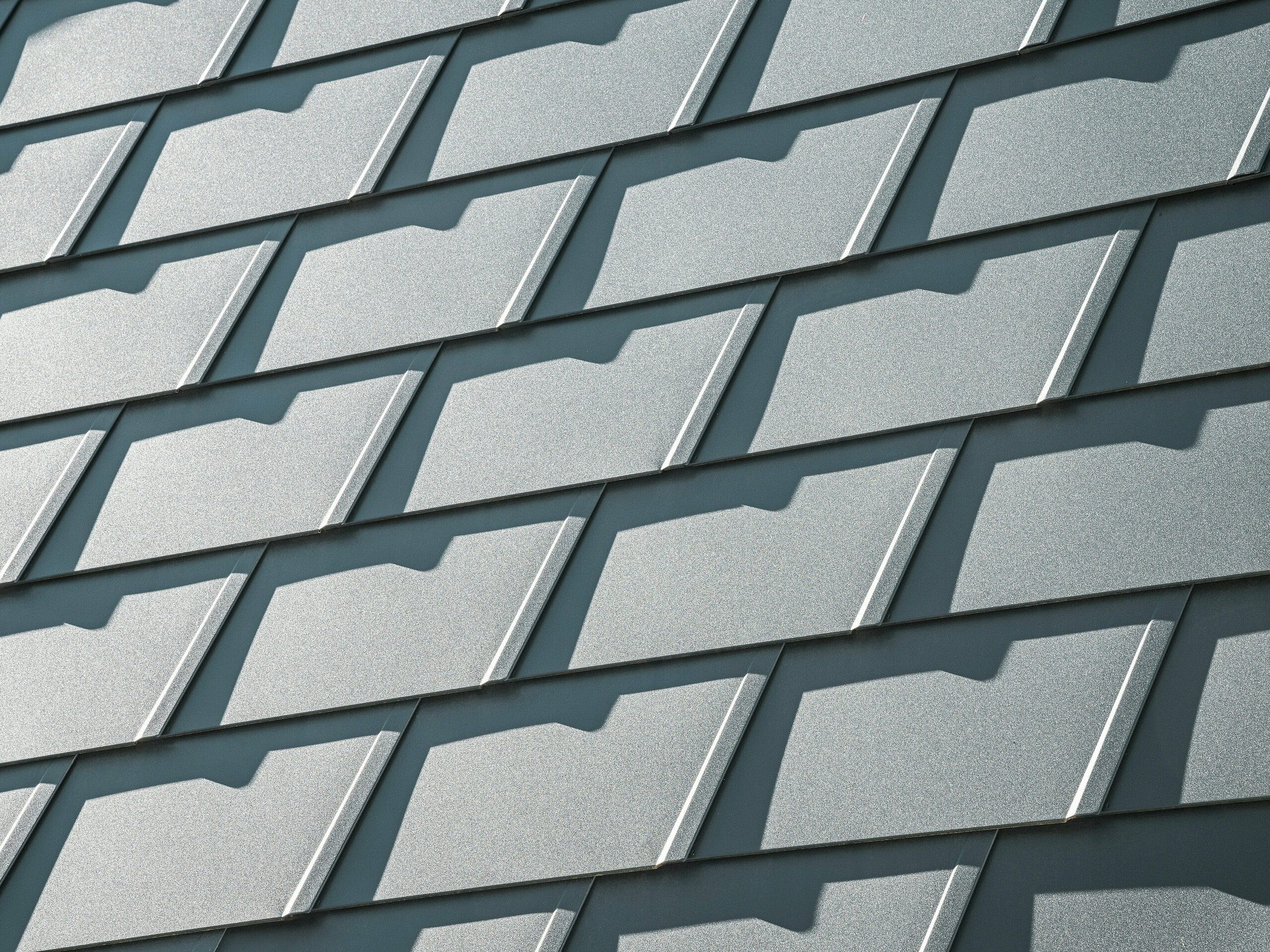

Șindrila de acoperiș din aluminiu ușor DS.19 își arată punctele forte de la cea mai mică suprafață până la cel mai mare proiect. Cu sistemul de pliere dublă, șindrila de acoperiș DS.19, la fel ca toate produsele de acoperiș PREFA, se dovedește a fi extrem de rezistentă la furtuni și intemperii. Datorită designului special, este, de asemenea, la cel mai înalt nivel estetic.
Șindrila de acoperiș DS.19 este potrivită pentru structuri de acoperiș clasice-tradiționale, dar poate fi folosită și pentru a crea contraste interesante în arhitectura modernă.
Tabel de culori pentru șindrila de acoperiș DS.19
Gama de culori pentru șindrila de acoperiș DS.19 PREFA se extinde de la aspectul clasic de țiglă la nuanțe moderne de gri și maro natural. Următoarele culori de acoperiș PREFA sunt disponibile ca standard:
Prezentare generală culori (11)
Colour |
Code |
similar cu culoarea RAL |
|
01 P.10 maro |
7013 |
|
02 P.10 antracit |
7016 |
|
03 P.10 negru |
9005 |
|
04 P.10 cărămiziu |
8004 |
|
05 P.10 roșu oxid |
3009 |
|
06 P.10 verde mușchi |
6005 |
|
07 P.10 gri deschis |
7005 |
|
11 P.10 maro alun |
8019 |
|
19 P.10 gri grafit |
7043 |
|
28 P.10 bronz Prefa |
7048 |
|
43 P.10 gri piatră |
7031 |
Note
- Valorile RAL menționate sunt doar valori aproximative (~), unele dintre ele putând diferi considerabil de culoarea originală PREFA și, în anumite circumstanțe, pot să nu reflecte percepția subiectivă a culorii.
- Mai ales pentru calitatea culorii P.10, este aproape imposibil să se definească valori din cauza structurii suprafeței. În plus, culorile panourilor de fațadă PREFA P.10 gri piatră, P.10 maro nisip, P.10 bronz Prefa, P.10 verde patinat, stejar natural, gri patinat, nuc și stejar gri sunt bazate pe culori naturale compuse din mai multe nuanțe diferite.
- Bobine și foi metalice din aluminiu simplu: Garanția nu acoperă modificările de aspect ale suprafeței cauzate de prelucrare și influențe de mediu. Urmați instrucțiunile.
- Culorile metalice pot varia ca nuanță.
- Pentru a identifica culorile exacte pentru componentele complementare, vă rugăm să consultați mostrele originale.
Beneficiile șindrilei de acoperiș PREFA DS.19
Pentru fiecare proiect
de la proiecte mici la mari
Aspect modern și gamă largă de culori de calitatea P.10
Disponibile în multe culori standard cu suprafață stuc.
40 de ani garanție
pentru material și culori cu suprafața P.10
pentru o gamă largă de aplicații
instalare de la o înclinație a acoperișului de 17 grade
Inspirați-vă din proiectele deja implementate cu șindrila de acoperiș DS.19 PREFA.
Indiferent dacă instalați un acoperiș nou sau renovați acoperișul vechi, veți găsi multe proiecte inspiratoare folosind șindrila de acoperiș din aluminiu DS.19 de la PREFA în Galeria de referință. De asemenea, puteți descoperi câteva proiecte de referință PREFA chiar aici:

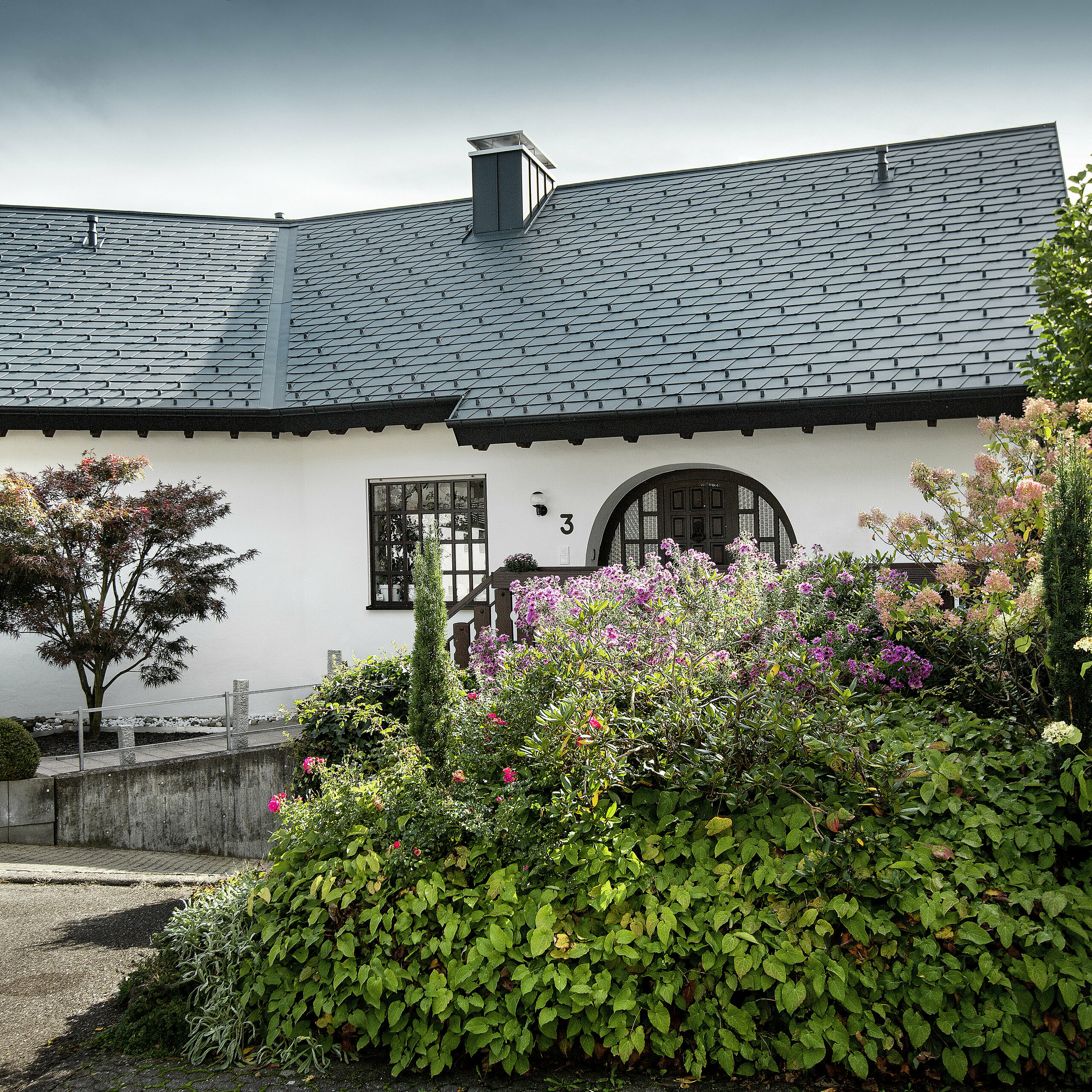

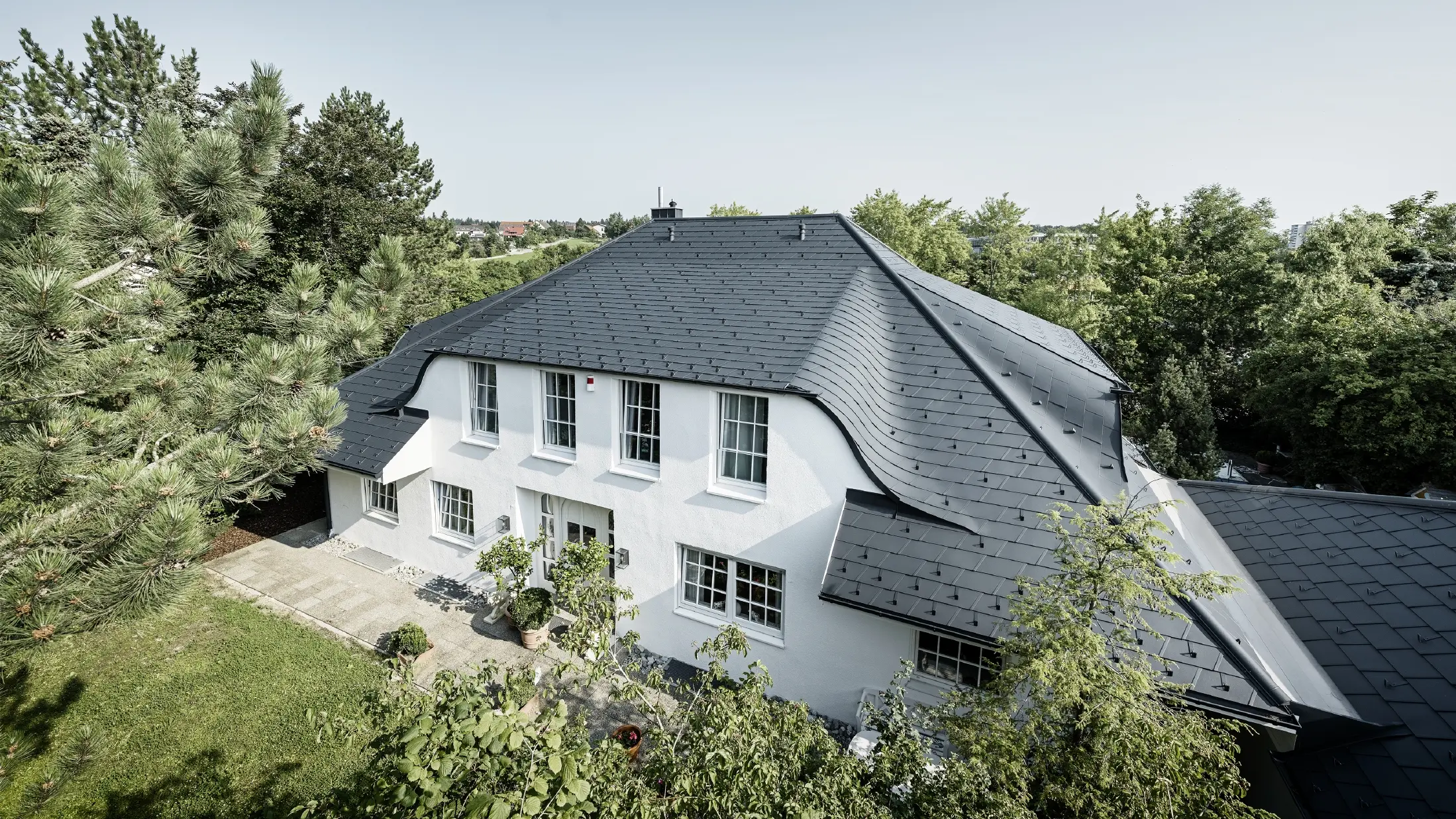

Acoperiș în patru ape cu fereastră de mansardă rotundă cu șindrilă PREFA DS.19 în culoarea antracit

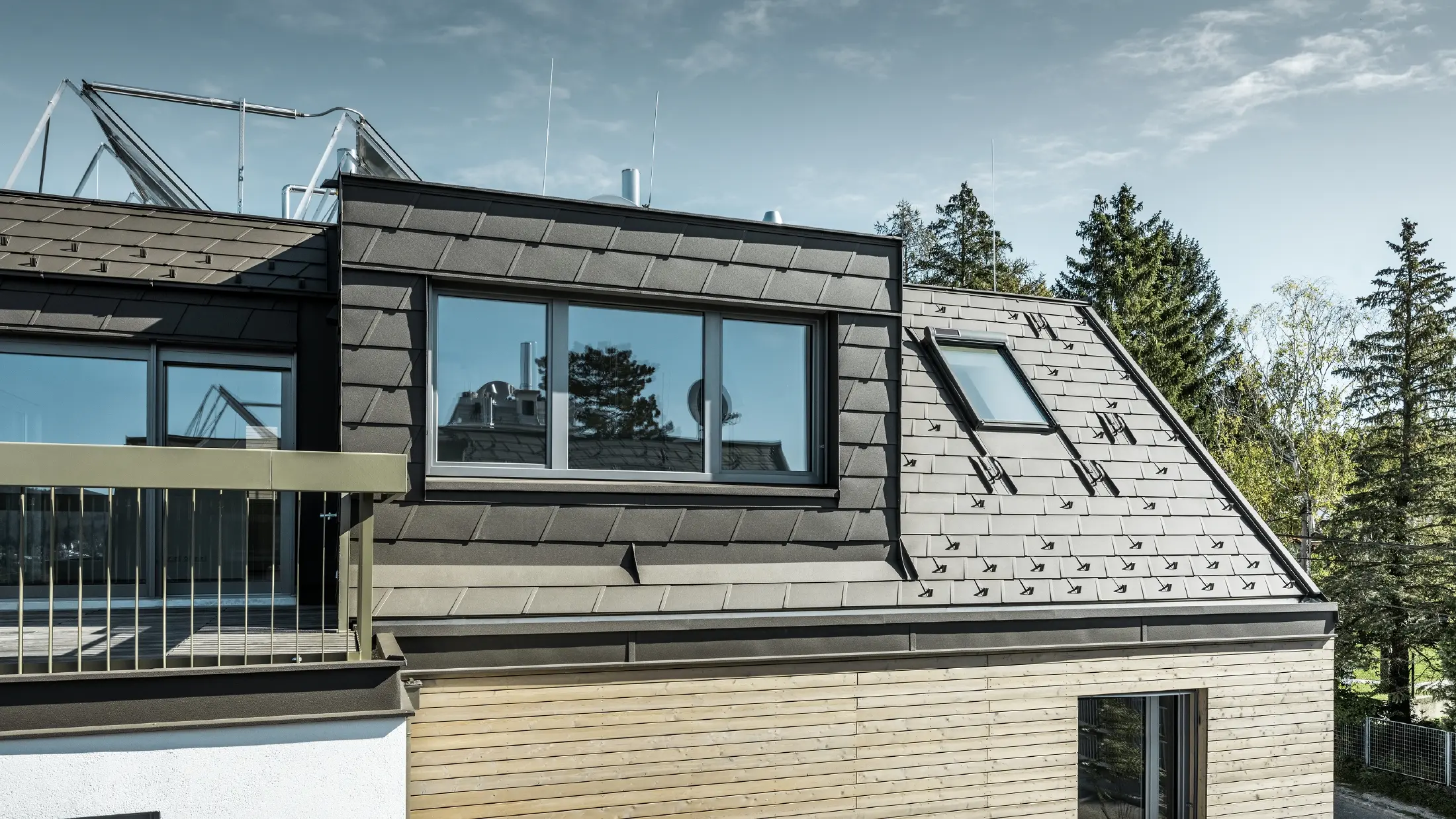

Placare mansardă cu șindrilă DS.19 în culoarea P.10 maro

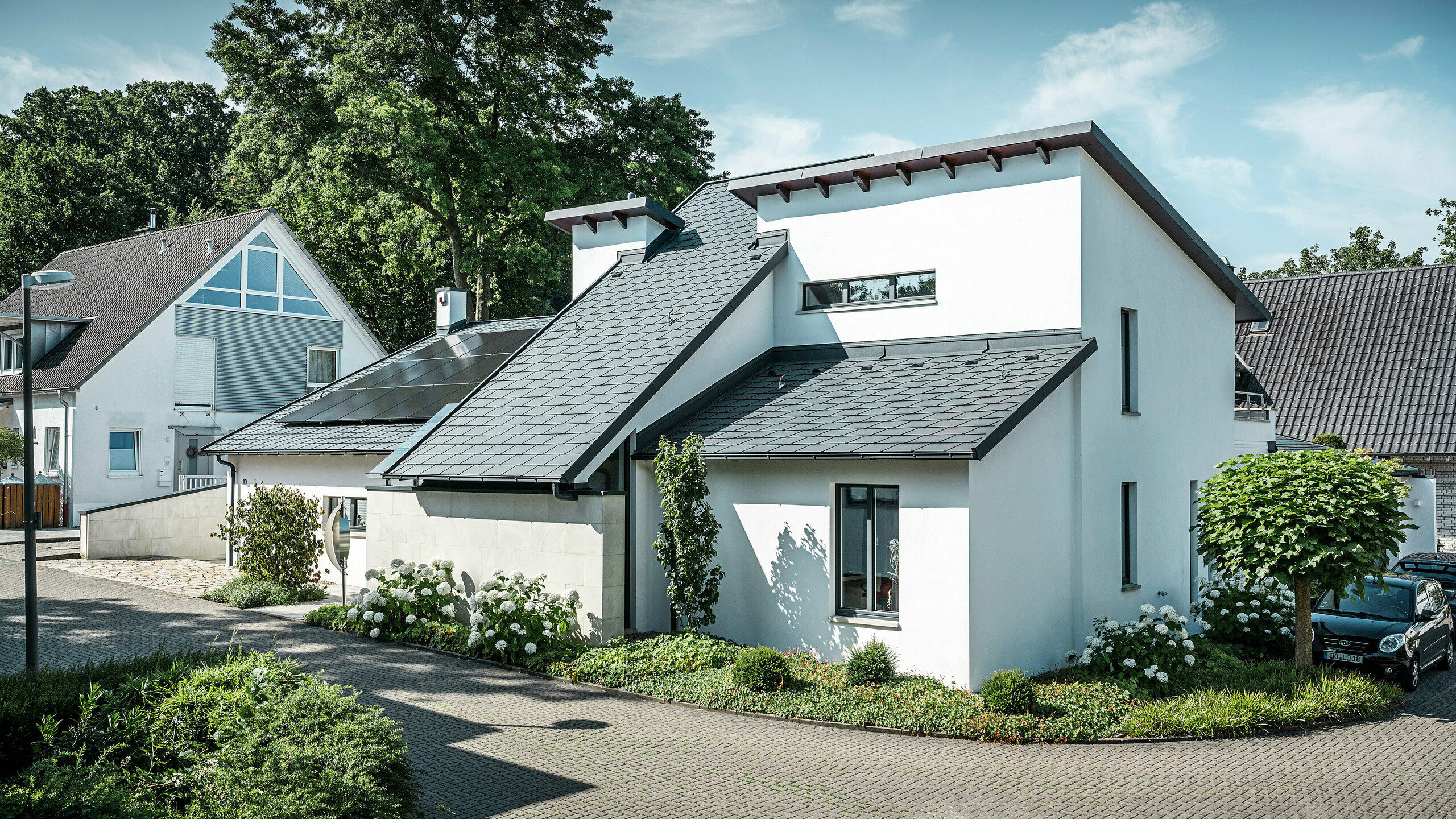

Sistemul complet PREFA: Șindrilă DS.19, sistem de drenaj de acoperiș și substructură pentru panouri solare pentru o casă unifamilială

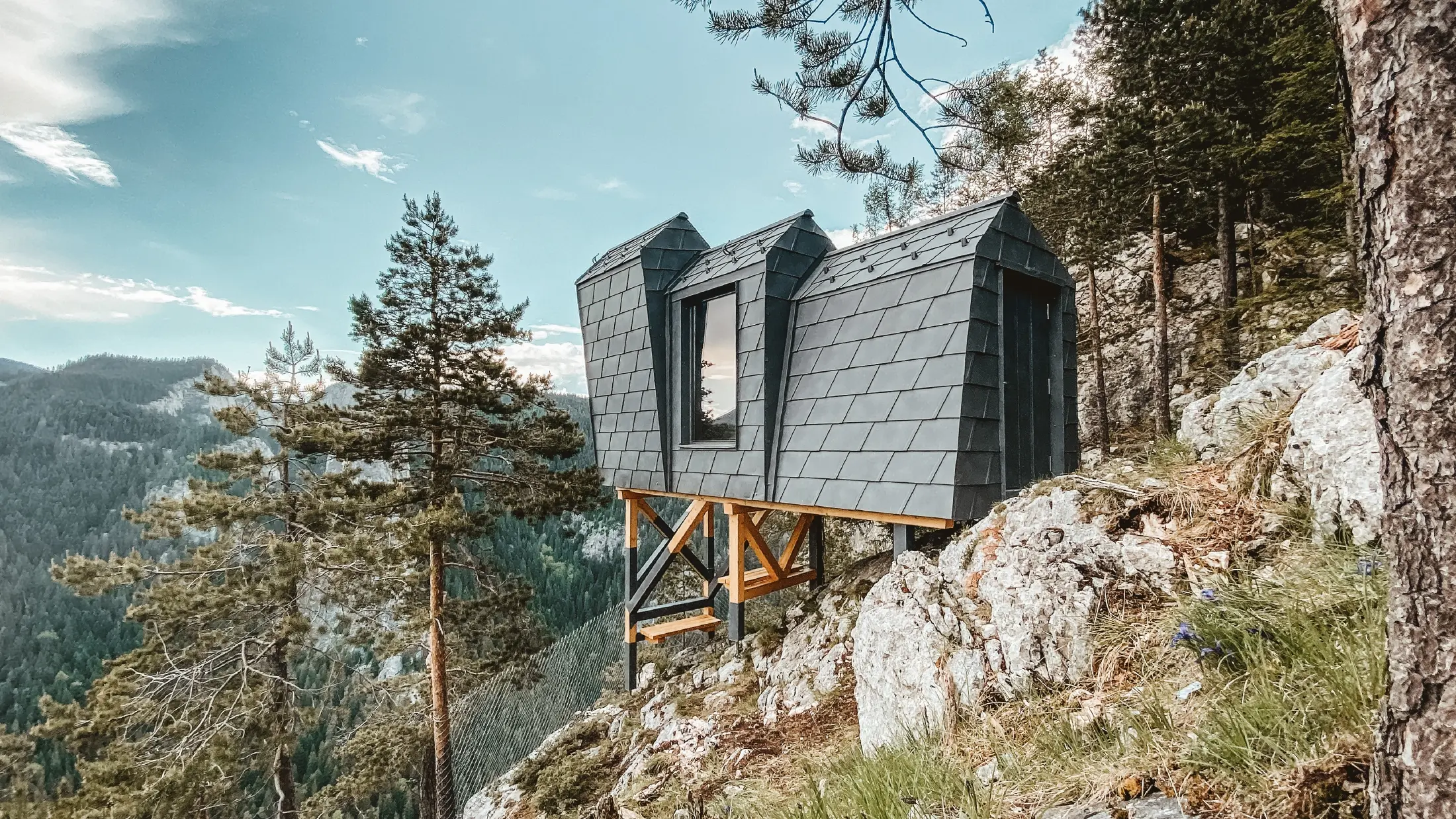

Bivuac cu șindrilă DS.19 în culoarea P.10 gri piatră

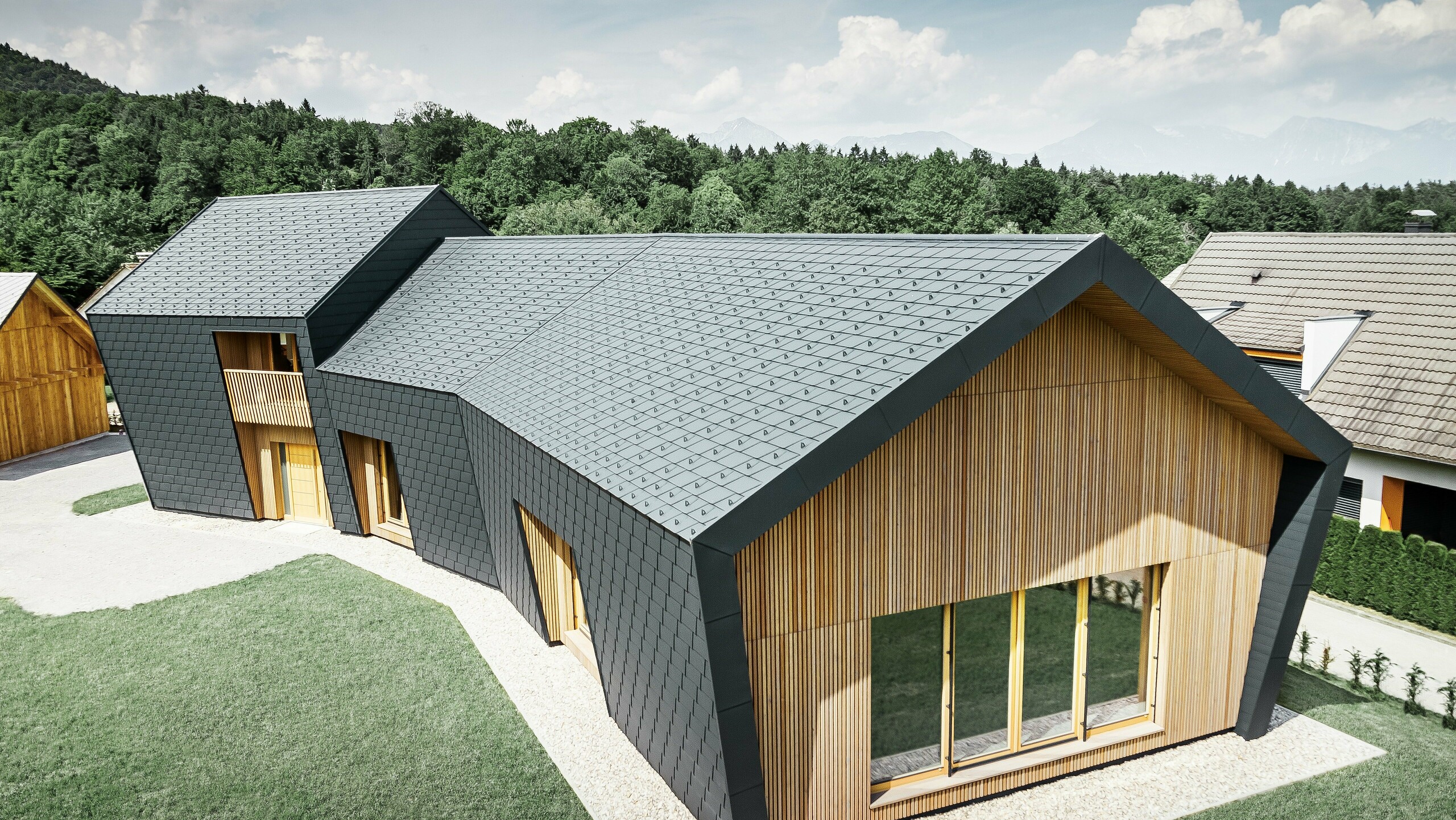

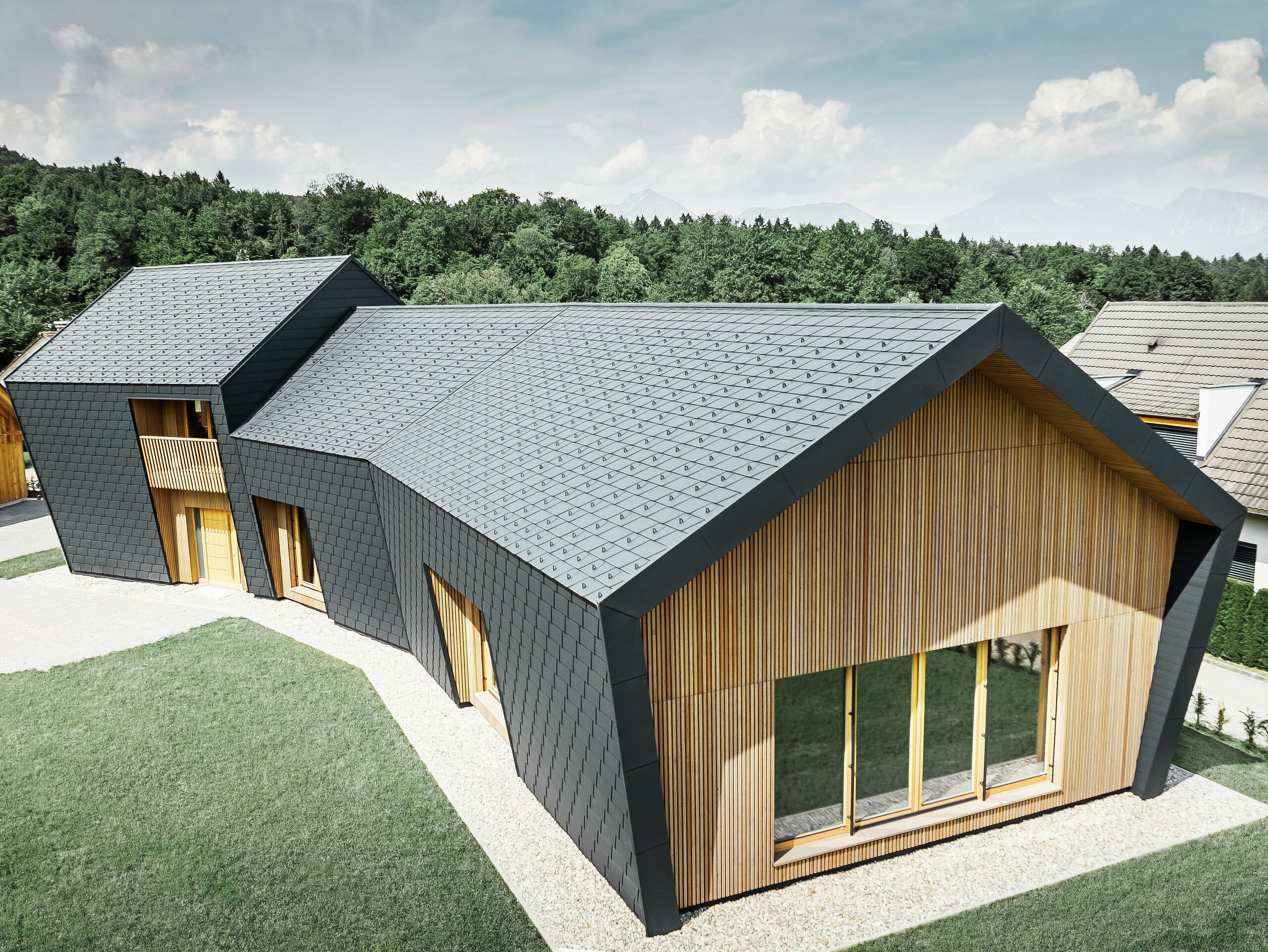

Acoperișul și fațada sălii de escaladă cu șindrilă DS.19 în culoarea antracit

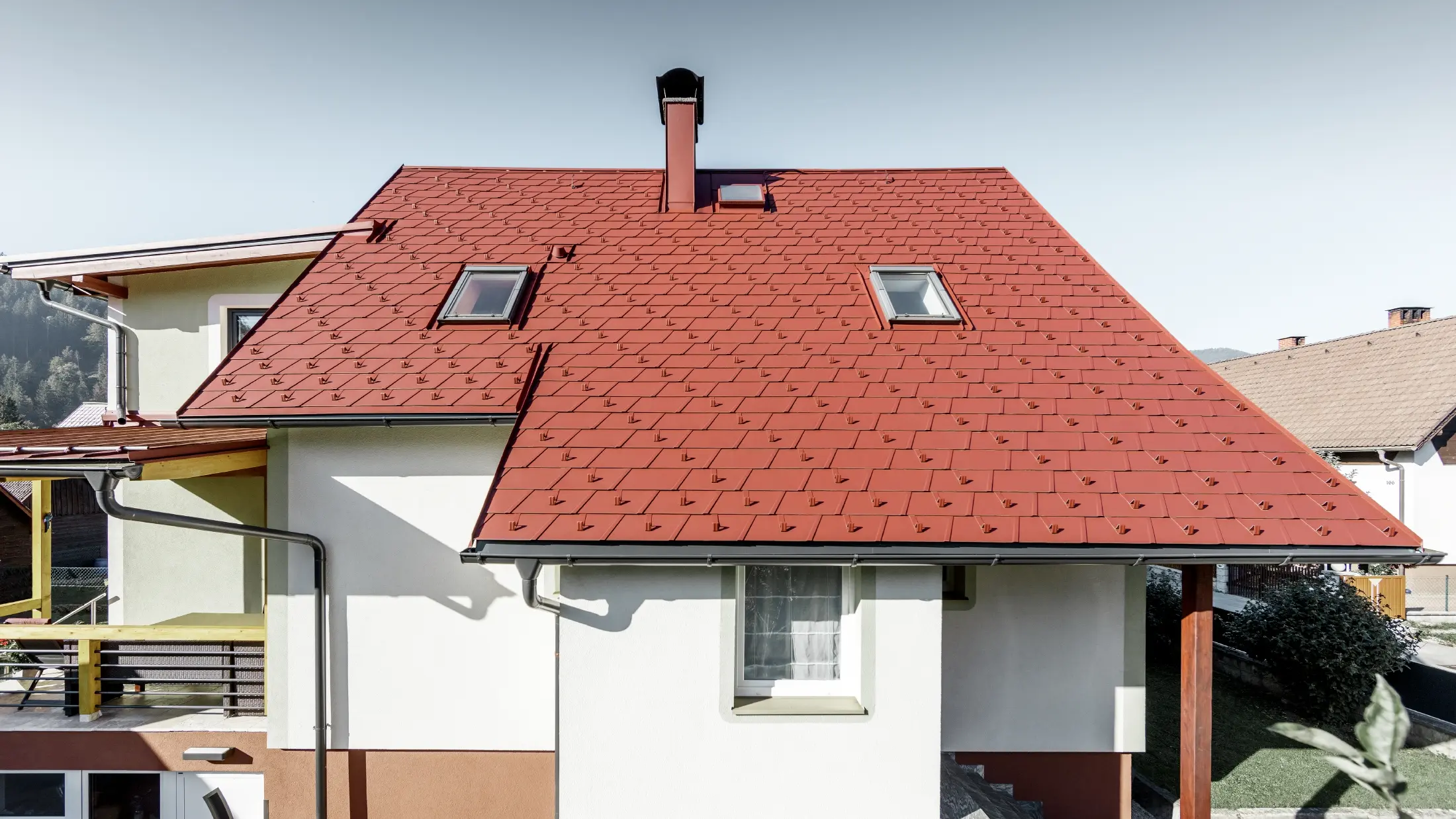

Reabilitarea acoperișului cu șindrila DS.19 în roșu oxid
Acoperiș în patru ape cu fereastră de mansardă rotundă cu șindrilă PREFA DS.19 în culoarea antracit
Placare mansardă cu șindrilă DS.19 în culoarea P.10 maro
Sistemul complet PREFA: Șindrilă DS.19, sistem de drenaj de acoperiș și substructură pentru panouri solare pentru o casă unifamilială
Bivuac cu șindrilă DS.19 în culoarea P.10 gri piatră
Acoperișul și fațada sălii de escaladă cu șindrilă DS.19 în culoarea antracit
Reabilitarea acoperișului cu șindrila DS.19 în roșu oxid

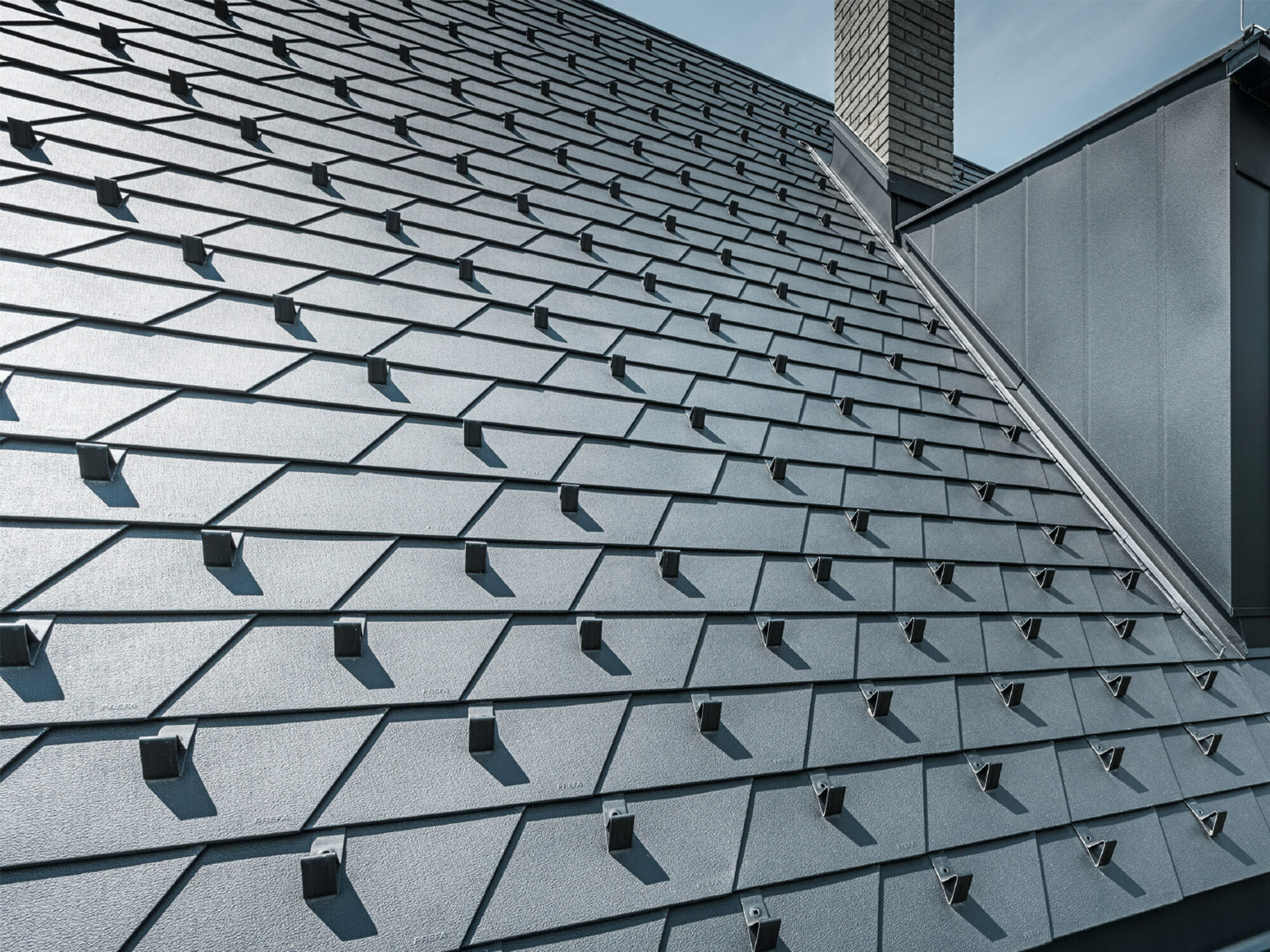

S-ar putea să vă placă și: Șindrilă clasică de acoperiș
The șindrilă de acoperiș din aluminiu de format mic, deosebit de ușoară își arată punctele forte speciale atât pe suprafețele cele mai mici, cât și în proiectele mari. Permite realizări optime nu doar pentru acoperișuri noi simple, ci și pentru proiecte complexe de renovare.
Aveți întrebări suplimentare despre șindrila DS.19?
It would be great if we could give you an overall price here or tell you that a roof tile or façade single costs such and such an amount. Unfortunately, it’s not that simple because each PREFA roof and façade needs to be carefully calculated by a specialist installer. Our professional roofers will give you an individual quote, tailored precisely to your requirements and the local conditions in which your house is located.
Sfatul expertului: Banda fonoabsorbantă face șindrila DS.19 mai silențioasă
Acoperișurile din aluminiu sunt mai silențioase decât sugerează reputația lor. Fiecare percepe zgomotul în mod diferit. Pentru a menține nivelul de zgomot la minimum, șindrila DS.19 are o bandă fonoizolantă (FD.TEC) deja atașată pe spate. Pentru un plus de confort în clădirile rezidențiale, recomandăm utilizarea suplimentară a unui strat de separare mai gros.
Informații tehnice
Material |
bobină de aluminiu acoperită, grosime 0,7 mm |
|---|---|
Finisaj standard |
structurată |
Dimensiuni |
480×262 mm (acoperire), adică 8 buc./m² |
Greutate |
aprox. 2,75 kg/m² |
Înclinație minimă acoperiș |
17° (aprox. 31%) |
Substrat de susținere și strat de separare* |
Pe substrat complet placat (cel puțin 24 mm), este necesar un strat de separare pentru înclinații ale acoperișului între 17° și 25°; pentru încărcături de zăpadă mai mari de 3,25 kN/m² sau în categoriile de teren 0, I sau II, este necesar un substrat complet placat cu un strat de separare. * Respectați standardele specifice fiecărei țări și ghidurile de specialitate. |
Fixare standard |
fixare indirectă, 1 clemă brevetată PREFA și cui inelar per șindrilă DS.19 (adică 8 cleme brevetate PREFA și cuie inelare pe m²) |
Acoperișurile

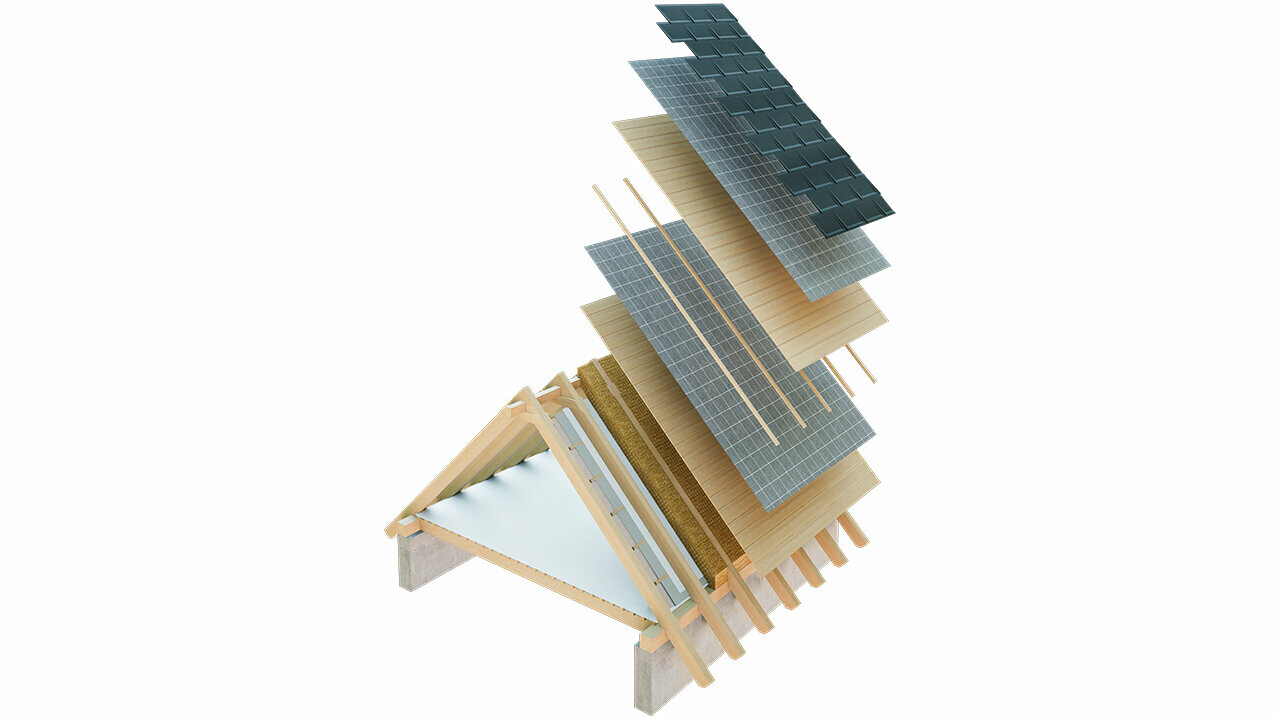

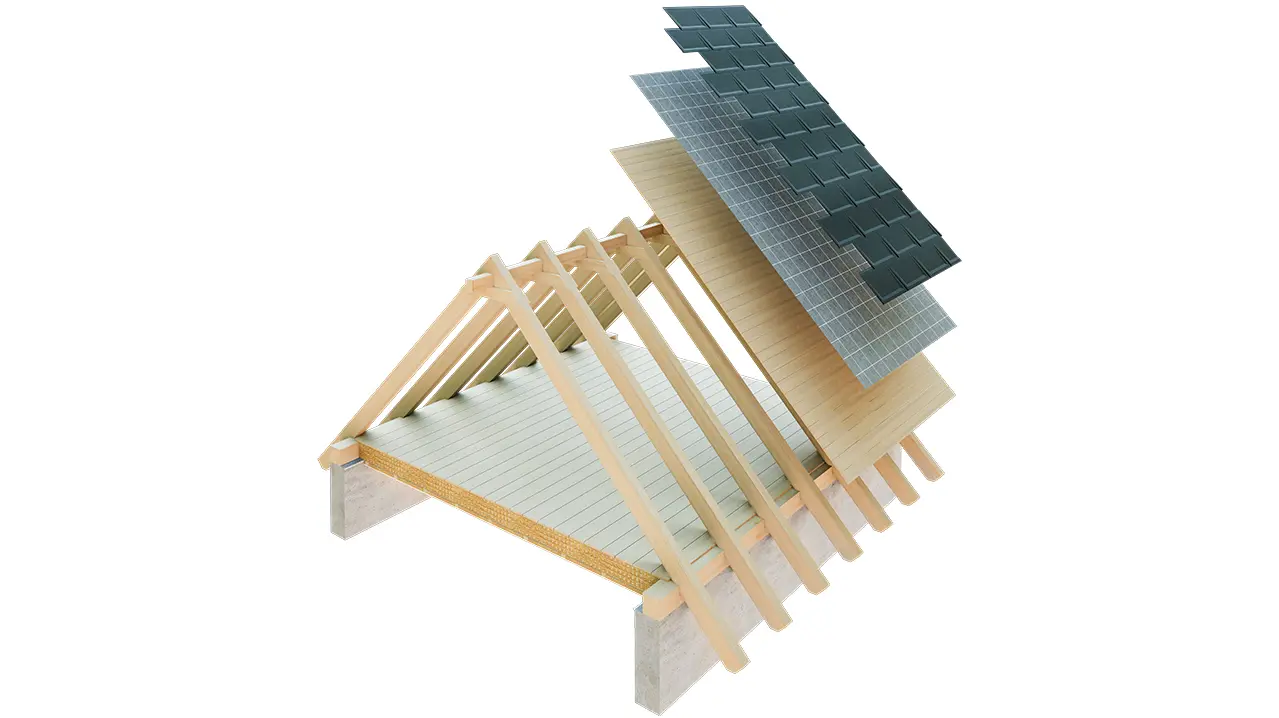

Acoperișurile din aluminiu PREFA au ideal o structură ventilată, în care stratul exterior al acoperișului și izolația termică sunt separate de un spațiu ventilat. Aceasta înseamnă că orice condens ocazional poate fi eliminat.

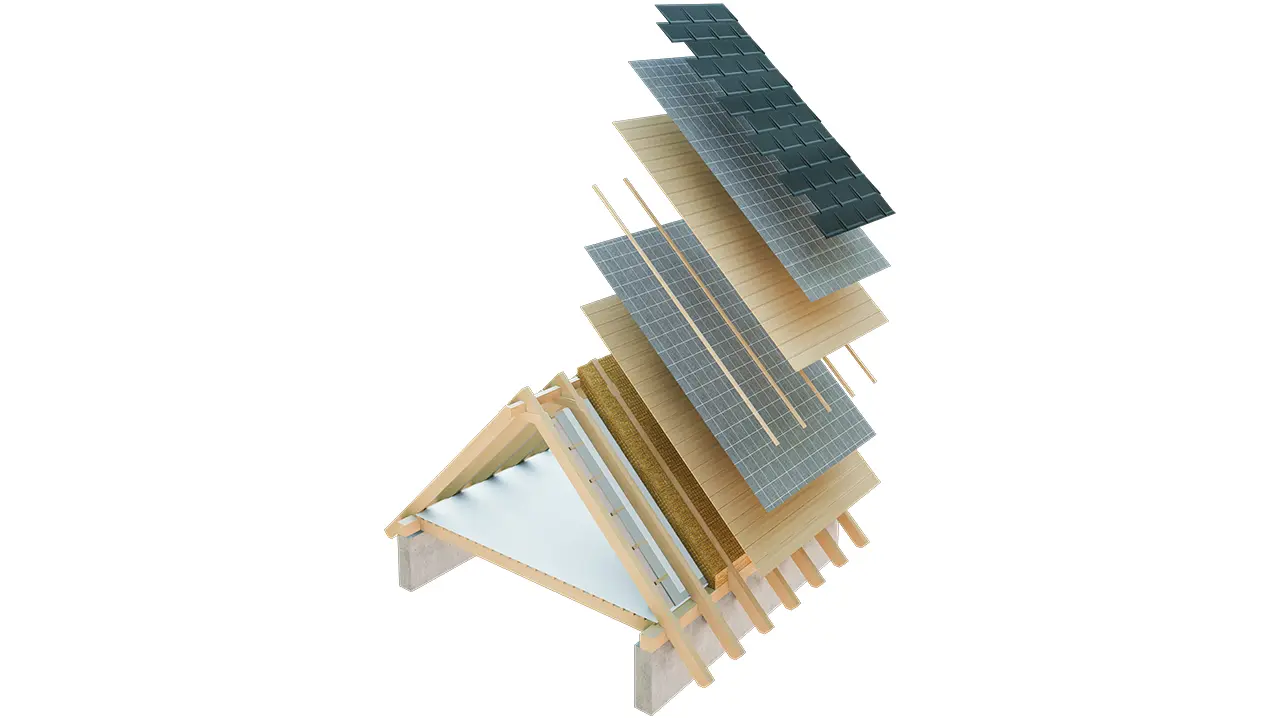

În mare parte, acoperișul este ventilat, așa cum se poate vedea în prima imagine. Cu toate acestea, întregul pod poate fi ventilat de asemenea (imaginea din dreapta).
Planificare și aplicare
Tinichigii și arhitecții noștri pot găsi documente de specificații și detalii despre șindrila de acoperiș DS.19 pentru descărcare aici.
Texte de licitație
Accesorii pentru șindrila de acoperiș DS.19
Veți găsi o listă de accesorii potrivite pentru șindrila de acoperiș DS.19, de la benzi de început și aerisiri de coamă, până la opritoare de zăpadă, pasarele și cadre pentru lucarne aici:

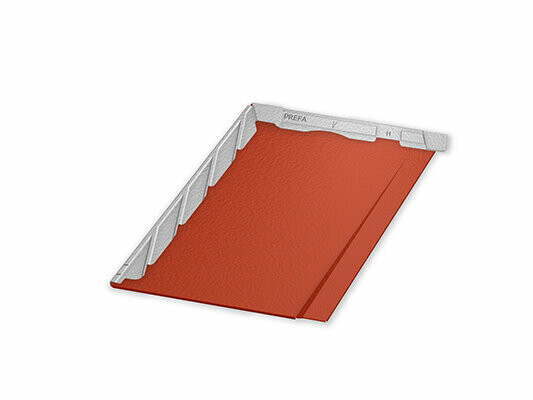

Șindrilă de îmbinare DS.19
245 × 262 mm; Nu este adecvată în sine pentru acoperișuri, se utilizează doar ca accesoriu pentru conexiuni laterale la șindrilele de acoperiș DS.19.
Clemă cu capsă
Pentru elementele Classic, șindrilă și șindrilă de acoperiș DS.19; Material: aliaj de aluminiu natural
Element de cornișă pentru șindrilă, șindrilă DS.19, romburi pentru acoperiș, elemente Classic R.16 și panouri FX.12 pentru acoperișuri.
1800 × 158 × 1,00 mm, gata găurit.
Element de coamă pentru aerisire
3.000 × 1,00 mm, 1.200 × 1,00 mm, Ventilatoare Jet autoportante pentru acoperișuri aerisite
Element de capăt pentru elementele de coamă pentru aerisire
—
element de coamă și muchie
500 × 1,00 mm
Element de început pentru element de muchie/coamă
—
Pazie
95 × 2 000 × 0,70 mm, cu placă de fixare
Dolie de siguranță
3 000 mm, cu falț dublu
Grilaj antipăsări
125 × 2.000 × 0,7 mm, perforație cu găuri rotunde: 5/7 mm.
Bandă de aerisire
cu perforație pătrată 6 mm, 1,00 × 250 mm und 1,00 × 333 mm
Element picurător
230 × 2.000 × 0,70 mm
Pentru elementele R.16, FX.12 și DS.19
—
Element suport pentru bușteanul opritor de zăpadă
cu 3 orificii de traversare pentru opritor de zăpadă
Cârlig XL pentru opritor de zăpadă tip grilaj
cu 5 bare, ideală pentru sistemele fotovoltaice montate pe planul acoperișului
Opritor de zăpadă
3.000 mm; 25/25
Gheară pentru gheață
Potrivit pentru opritor de zăpadă
Element de închidere pentru opritor de zăpadă
Element de închidere pentru opritor de zăpadă
Element de închidere XL pentru elementul de suport al bușteanului opritor de zăpadă
pentru profilul opritor de zăpadă
suport pentru panouri solare Sunny
utilizabil la toate acoperișurile PREFA cu elemente mici și cu falțuri verticale.
suporturi pentru panouri solare Fix
Montare fixă a modulului fotovoltaic pentru acoperișuri PREFA din elemente mici. Disponibil cu și fără prelungitor transversal. Poate fi utilizat numai în cazul folosirii șinelor profilate PREFA, nu este compatibil cu alte produse.
suport pentru panouri solare Vario
Montare variabilă a modulului fotovoltaic pentru acoperișuri PREFA din elemente mici. Disponibil cu și fără prelungitor transversal. Poate fi utilizat numai în cazul folosirii șinelor profilate PREFA, nu este compatibil cu alte produse.
Suport pentru opritor de zăpadă buștean
Pentru buștean cu diametrul de 140 mm
Trepte pentru acoperiș
Reglabil pentru unghiuri de înclinare a acoperișului între 12° și 60°; EN 516‑1‑A szerint vizsgálva.
Element suport pentru grilaj de acces cu un element de talpă
Reglabil pentru unghiuri de înclinare a acoperișului între 12° și 55°; EN 516‑1‑A szerint vizsgálva
Element suport pentru grilaj de acces cu un element de talpă
360 mm; Reglabil pentru unghiuri de înclinare a acoperișului între 12° și 55°; EN 516‑1‑B szerint vizsgálva.
Grilaj de acces
250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; EN 516-1-A vagy. Testat conform EN 516-1-B
Element de legătură pentru grilaj
—
Cârlig de siguranță pentru acoperiș
Conform EN 517 tip B D
Cârlig de siguranță pentru acoperiș pe tălpi
Conform EN 517 tip B D

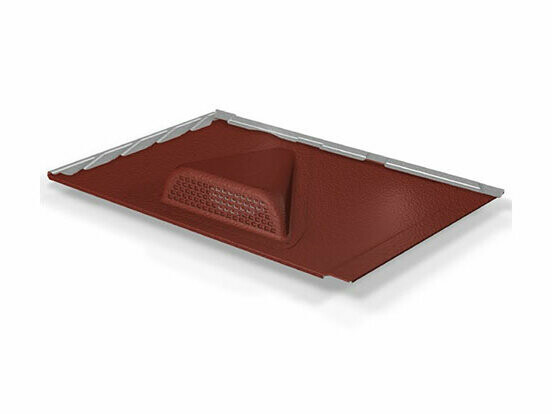

Punct de aerisire, pentru șindrilă DS.19 pentru acoperiș
480 × 262 mm, secțiune de aerisire: aprox. 30 cm²
Capac aerisire
se poate fixa prin nituire și lipire; secțiune de aerisire: aprox. 30 cm²
Element de aerisire
Ø 100 mm, unghi de înclinare a acoperișului: de la 12°.
Flanșă pentru conducta de ventilație 100
Manșon elastic EPDM permanent pentru traversările de acoperiș pe acoperișul inferior, cu diametrul de 100–130 mm.

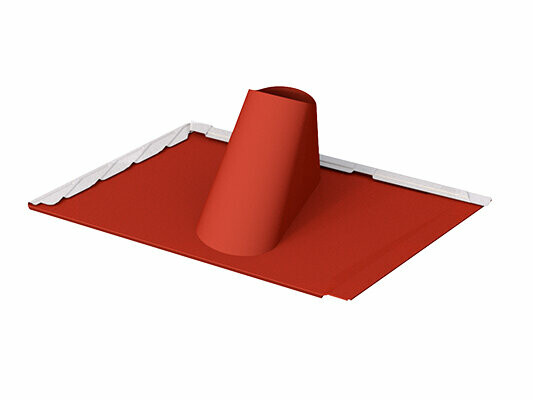

Pentru șindrilă DS.19
Pentru treceri de țeavă de ⌀ 80–125 mm și unghiuri de înclinare a acoperișului între 17°–35°.
Element de ieșire care poate fi fălțuit
Pentru unghiuri de înclinare a acoperișului între 12° și 52°, Ø 80 - 125 mm
Element de ieșire universal din 2 componente | potrivit pentru falț
Pentru treceri de țeavă de ⌀ 40 – 120 mm; pentru unghiuri de înclinare a acoperișului între 12°–52°
Placă de susținere pentru romburi de acoperiș 44 × 44 și șindrilă DS.19
lungime: 680 mm, lățime: 125 mm
cadre Vario
cadre Vario: 120 – 600 mm, 600 – 1.020 mm, Lungime variabilă 150 – 980 mm, 12 °–55° közötti tetőhajlásszöghöz
Fereastră luminator pentru acoperiș
—
Rame de etanșare pentru seriile Roto & RotoQ
disponibile în numeroase dimensiuni
Capac pentru coș de fum
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm,
Suport de cablu montabil pe acoperiș pentru conductorul de protecție împotriva trăsnetelor
grosime nituibilă: 2 – 8 mm; diametrul sârmei cu secțiune circulară care poate fi fixat: Ø 8 mm :
Set de adeziv special
conținut: 1 set cu 290 ml adeziv special PREFA, 1 buc. 60 ml agent de curățare a suprafeței, 1 buc. hârtie abrazivă, 1 buc. lavetă de curățare, 2 buc. duză de extrudare
