De la acoperișuri boltite la extinderi complexe de acoperiș, domuri sau acoperișuri de mari dimensiuni – PREFALZ oferă nenumărate opțiuni de design individual. Îndoiturile și curburile nu vor afecta deloc calitatea vopselei: PREFALZ este furnizat în numeroase culori cu o suprafață netedă sau stuc, după cum este necesar.
Bobinele PREFALZ pot fi utilizate ideal ca bobine complementare pentru produsele PREFA de format mic – potrivite pentru diverse conexiuni și etanșări în dimensiunile 0,70 × 1.000 mm (dimensiune bobină 60 kg).
Trebuie subliniat în mod special că acoperișul din aluminiu PREFALZ respectă clasificarea reacției la foc „A1” – astfel necombustibil - conform EN 13501-1.
Beneficiile PREFALZ
pentru o gamă largă de aplicații
de la acoperișuri arcuite curbate la extensii complicate de acoperiș, acoperișuri tip dom, acoperișuri clasice cu două ape sau acoperișuri de mari dimensiuni
ușor de utilizat, foarte rezistent
ușor de utilizat chiar și la temperaturi exterioare scăzute
40 de ani garanție
pentru material și culoare pentru produse cu suprafață P.10
Protecție împotriva incendiilor
PREFALZ incombustibil (A1)
Sistem complet
Accesorii de sistem extinse și coordonate, asigură siguranța și durabilitatea
Numeroase opțiuni de design
Gamă foarte largă de culori standard, precum și suprafețe netede și stuc, potrivite pentru sistemul complet PREFA
Prietenos cu mediul
Aluminiul este 100% reciclabil fără pierderi de calitate
Durată lungă de viață
Aluminiul nu ruginește
Detalii despre îmbinări
În cazul acoperirilor cu îmbinări verticale, panourile pre-profilate sau pliate sunt pliate împreună pentru a crea o îmbinare impermeabilă la ploaie. Îmbinarea verticală unghiulară este utilizată în principal pentru fațade, în timp ce îmbinarea verticală dublă este utilizată pe suprafețele acoperișului. Următoarele două imagini arată secțiunile transversale ale îmbinărilor verticale duble și unghiulare:
Sisteme de instalare și tipuri de aplicații
Benzile PREFALZ, cunoscute și sub denumirea de panouri, sunt produse pe mașini de profilat din foi de bandă.
Aceste panouri pot fi instalate folosind cleme glisante până la o lungime de 12m. Dacă se iau măsuri suplimentare adecvate, sunt posibile și panouri mai lungi. Foile lungi permit o instalare ușoară, sigură și economică a acoperișului. Panoul poate avea întotdeauna aceeași lățime sau poate avea lățimi diferite în cazuri speciale.
Acoperișurile oglindă și acoperirile cu panouri constau din panouri care sunt întrerupte de îmbinări transversale. Sunt adesea utilizate în clădiri cu încărcări de vânt deosebit de mari sau sunt utilizate și din motive de design.
Sfatul expertului: pentru acoperișuri cu pantă mică cu o înclinație a acoperișului de la 3°
Acoperișurile proiectate cu PREFALZ au cea mai mare stabilitate și durabilitate. PREFALZ este potrivit pentru acoperișuri cu pantă foarte mică* cu o înclinație a acoperișului de la 3° și poate fi instalat bine chiar și la temperaturi scăzute.
* Respectați standardele specifice fiecărei țări și ghidurile de specialitate.
Prezentare generală a culorilor PREFALZ
PREFALZ oferă o gamă largă de culori standard, în principal în calitate P.10, cu o garanție pentru culoare de 40 de ani. Stratul de vopsea este aplicat și ars în mai multe etape de procesare în procesul de acoperire a bobinei. Ca rezultat, stratul de acoperire este maleabil și foarte rezistent la intemperii.
Prezentare generală culori (20)
Colour |
Code |
similar cu culoarea RAL |
|
01 P.10 maro |
7013 |
|
02 P.10 antracit |
7016 |
|
03 P.10 negru |
9005 |
|
04 P.10 cărămiziu |
8004 |
|
05 P.10 roșu oxid |
3009 |
|
06 P.10 verde mușchi |
6005 |
|
07 P.10 gri deschis |
7005 |
|
08 P.10 gri zinc |
7030 |
|
10 P.10 alb Prefa |
9002 |
|
11 P.10 maro alun |
8019 |
|
12 gri metalizat |
9006 |
|
13 aluminiu natur |
|
|
17 P.10 alb pur |
9010 |
|
19 P.10 gri grafit |
7043 |
|
23 gri negru |
7022 |
|
28 P.10 bronz Prefa |
7048 |
|
43 P.10 gri piatră |
7031 |
|
45 bronz |
7048 |
|
46 P.10 verde patinat |
6027 |
|
47 gri patinat |
7042 |
Note
- Valorile RAL menționate sunt doar valori aproximative (~), unele dintre ele putând diferi considerabil de culoarea originală PREFA și, în anumite circumstanțe, pot să nu reflecte percepția subiectivă a culorii.
- Mai ales pentru calitatea culorii P.10, este aproape imposibil să se definească valori din cauza structurii suprafeței. În plus, culorile panourilor de fațadă PREFA P.10 gri piatră, P.10 maro nisip, P.10 bronz Prefa, P.10 verde patinat, stejar natural, gri patinat, nuc și stejar gri sunt bazate pe culori naturale compuse din mai multe nuanțe diferite.
- Bobine și foi metalice din aluminiu simplu: Garanția nu acoperă modificările de aspect ale suprafeței cauzate de prelucrare și influențe de mediu. Urmați instrucțiunile.
- Culorile metalice pot varia ca nuanță.
- Pentru a identifica culorile exacte pentru componentele complementare, vă rugăm să consultați mostrele originale.
Inspirați-vă din proiectele de acoperiș deja implementate cu PREFALZ
Tehnica îmbinării verticale este tipul clasic de aplicare pentru acoperișurile metalice. Cu această tehnică, întreaga carcasă a clădirii, adică acoperișul și fațada, poate fi placată pentru a crea o imagine ca și cum ar fi dintr-o singură bucată. Tehnica permite o libertate creativă considerabilă cu lățimi uniforme sau variate ale panourilor precum și panouri conice, pe lângă gama largă de culori.
PREFALZ este utilizat și pentru toate detaliile, cum ar fi mantalele, straturile de acoperire pentru perete, marginile și multe altele în acoperișurile PREFA de format mic.

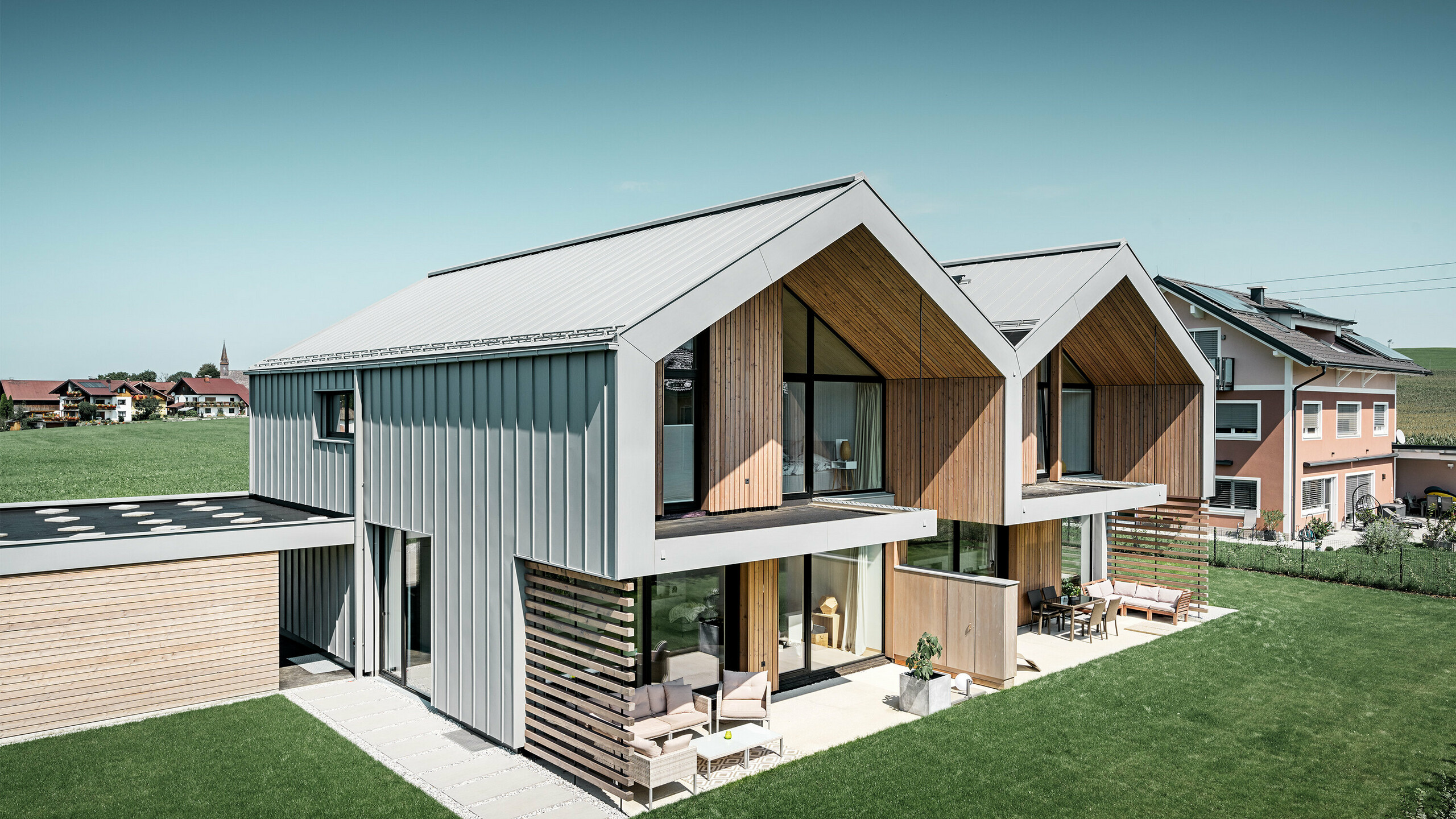

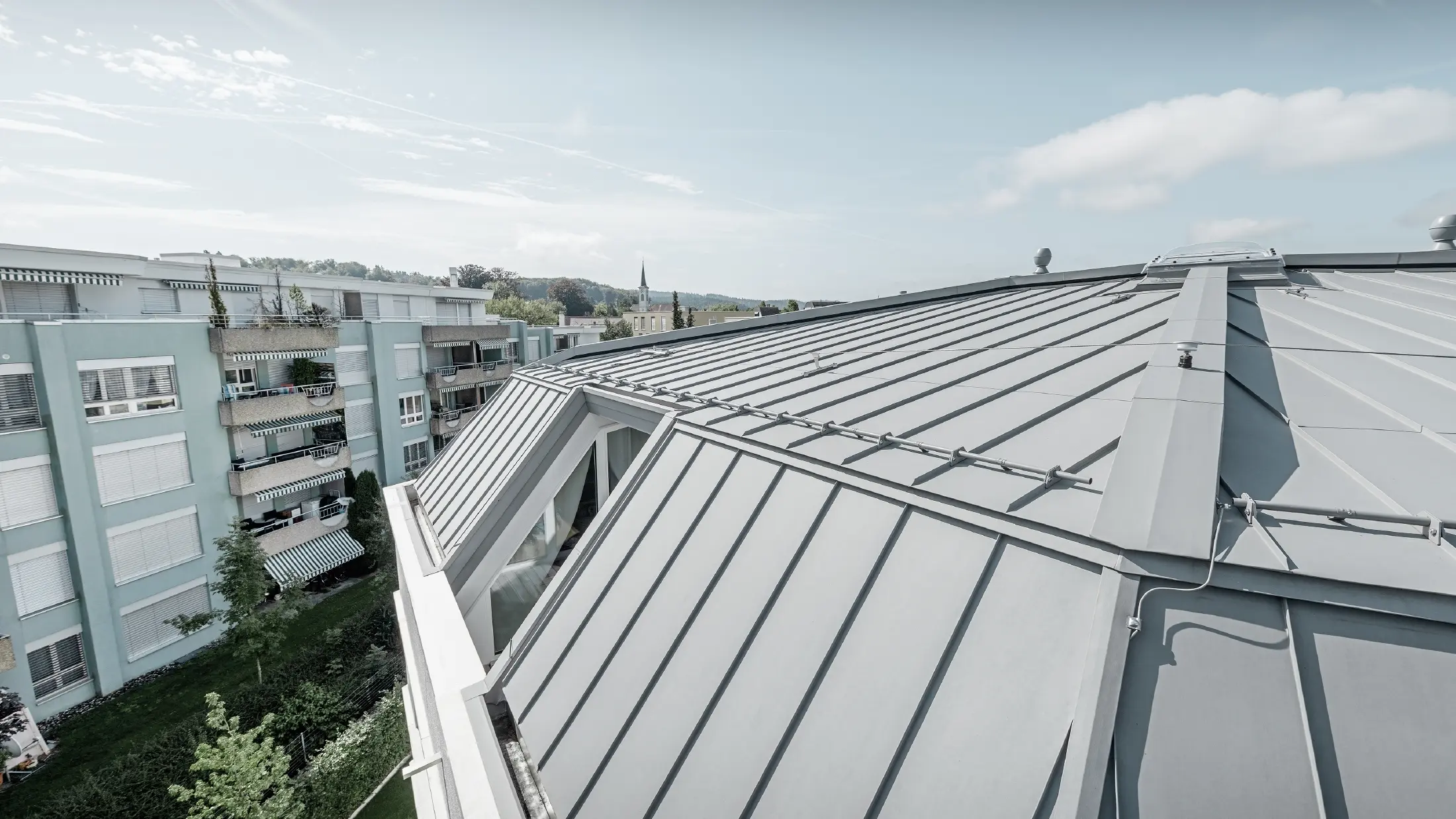

Case duplex cu acoperiș și fațadă PREFALZ în culoarea gri patinat

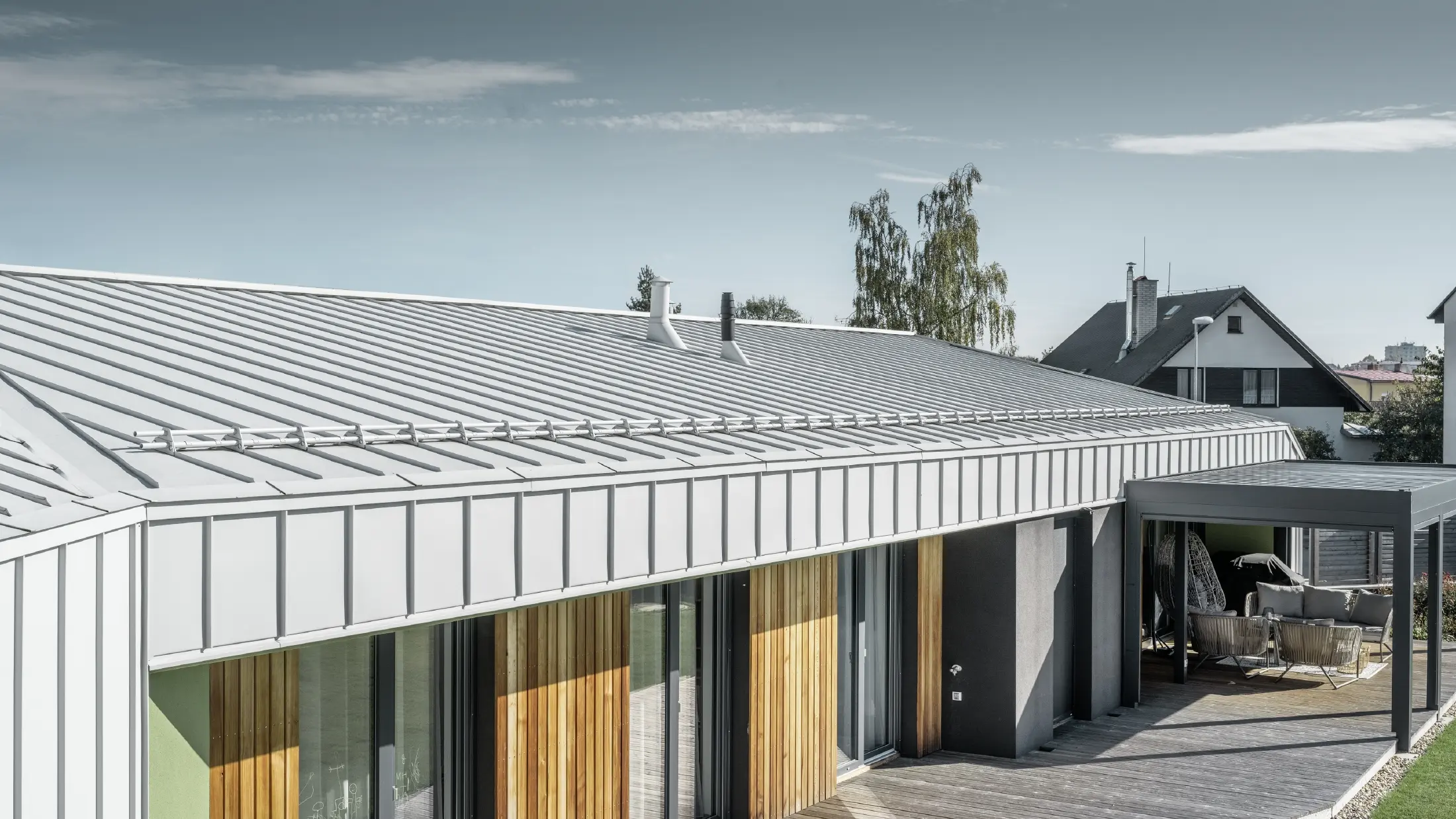

Bungalou cu acoperiș și fațadă PREFALZ în culoarea Alb prefa

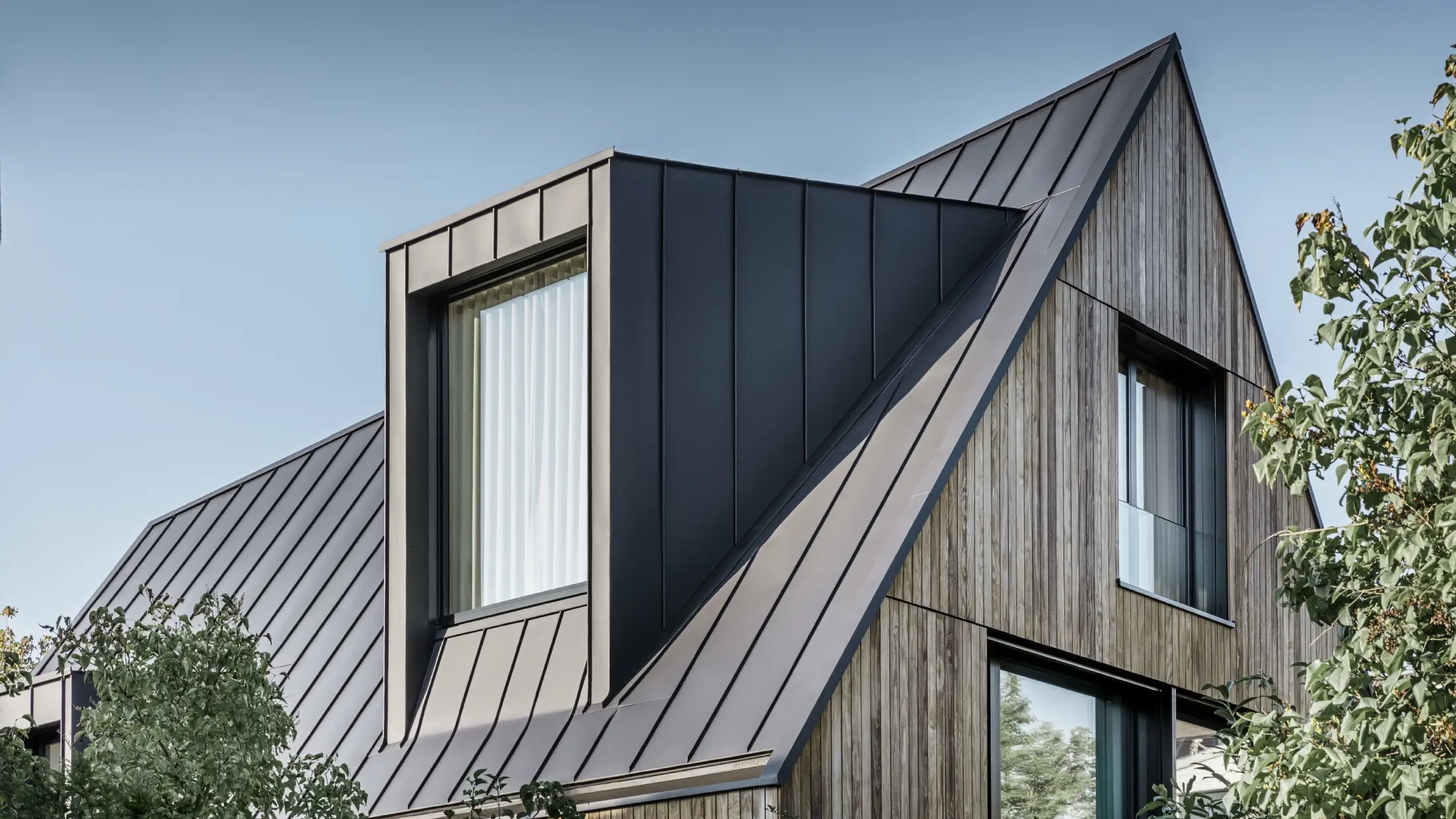

Acoperiș cu două ape abrupt cu fereastră de mansardă, PREFALZ în culoarea P.10 antracit

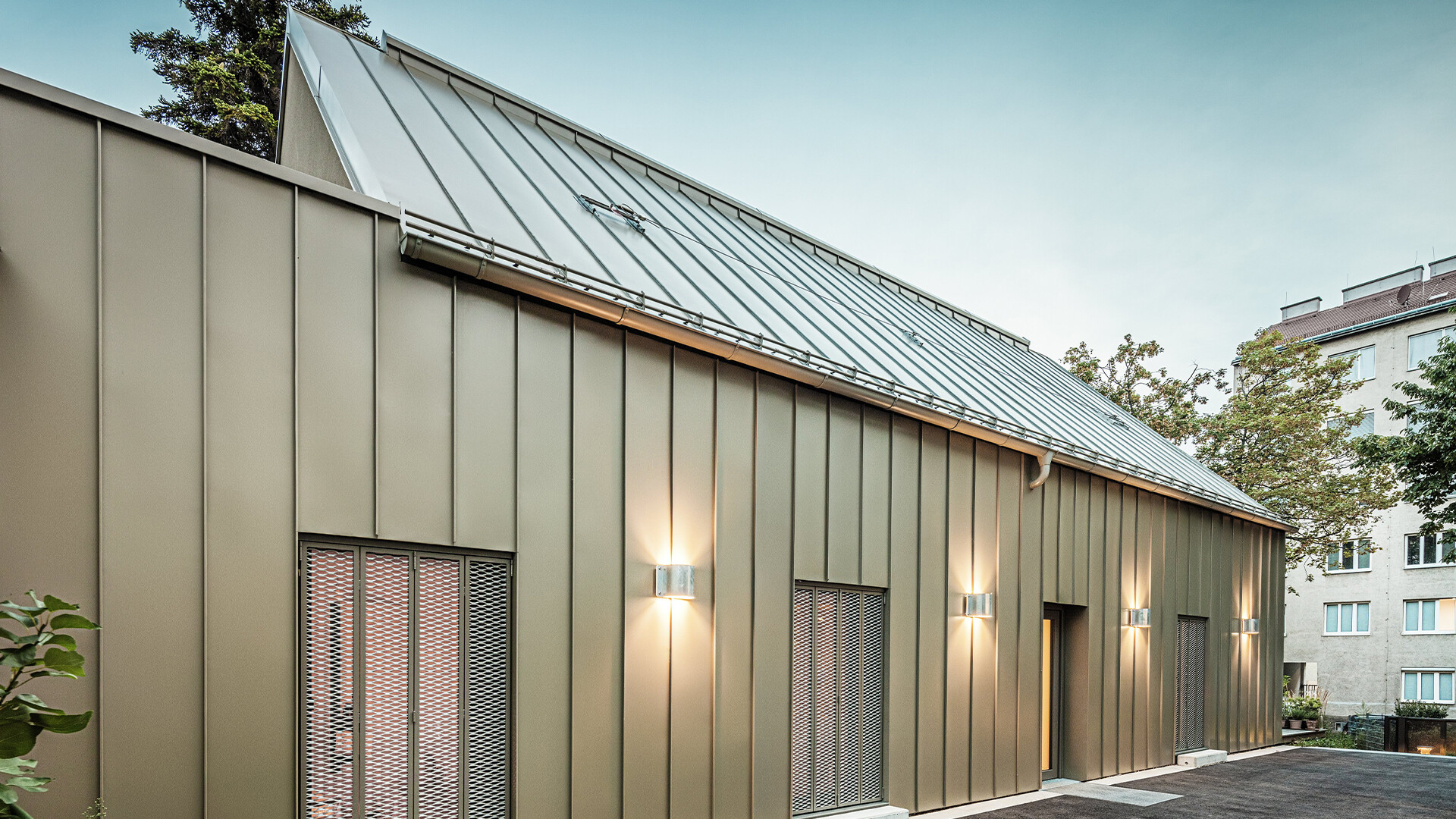

PREFALZ în P.10 bronz Prefa îmbracă acoperișul și fațada studioului

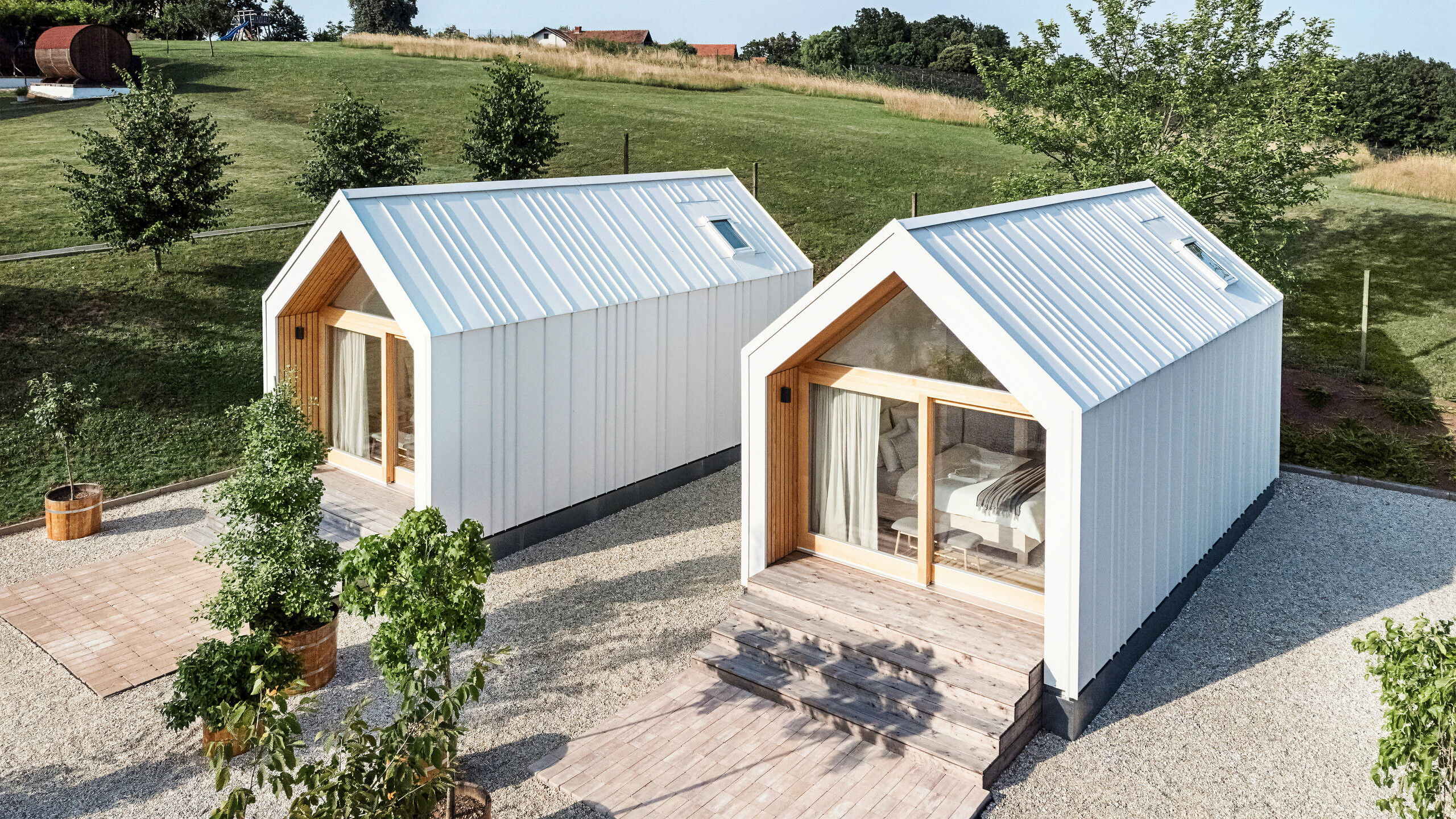

Căsuțe de dimensiuni mici cu acoperiș și fațadă PREFALZ în P.10 alb pur

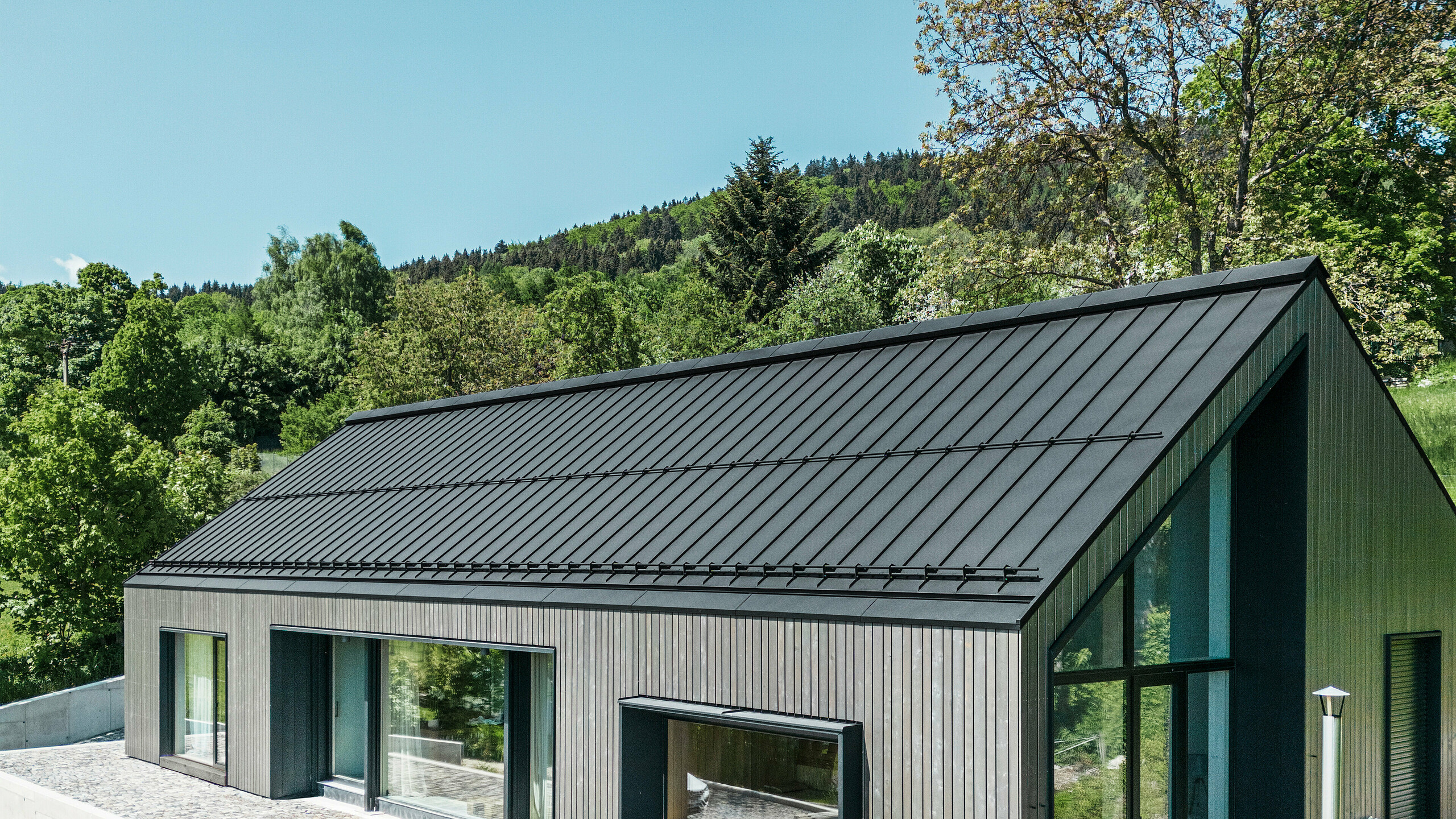

Acoperiș în două ape cu PREFALZ în P.10 negru, combinat cu o fațadă din lemn închis la culoare

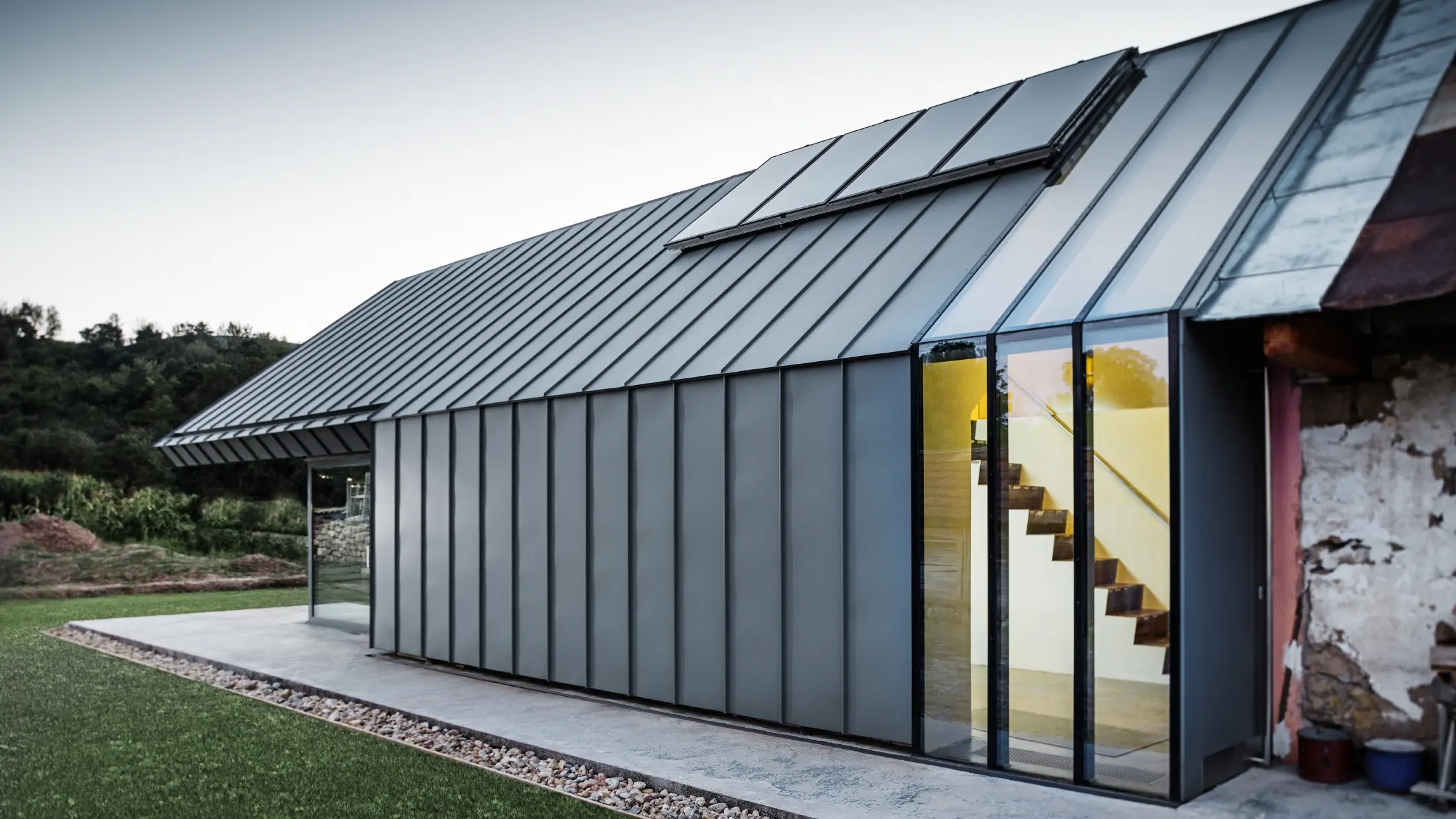

Birou de arhitectură și casă detașată cu acoperiș și fațadă PREFALZ în P.10 gri deschis

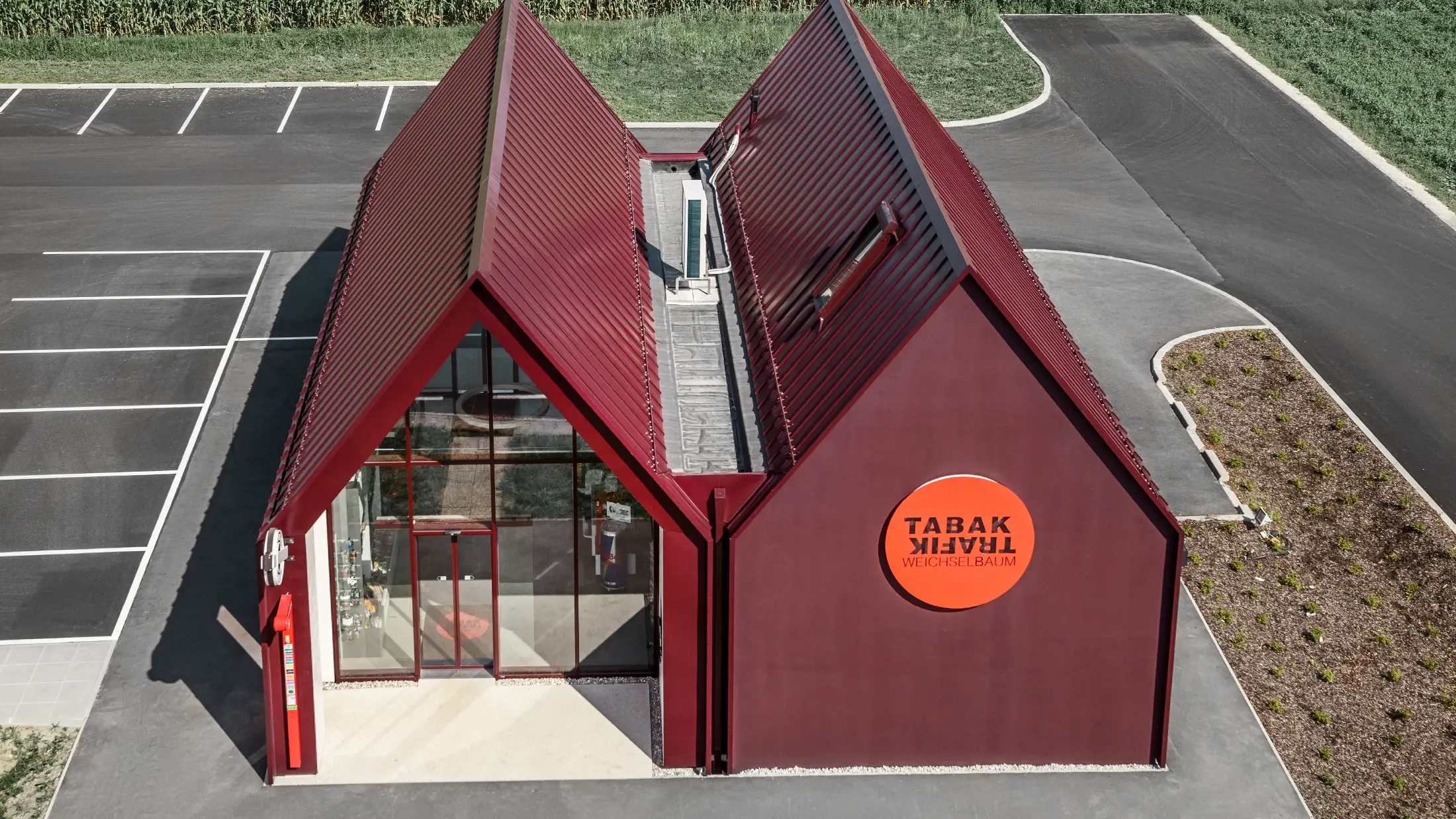

Tutungerie modernă în St. Valentin, PREFALZ în culoare specială negru-roșu

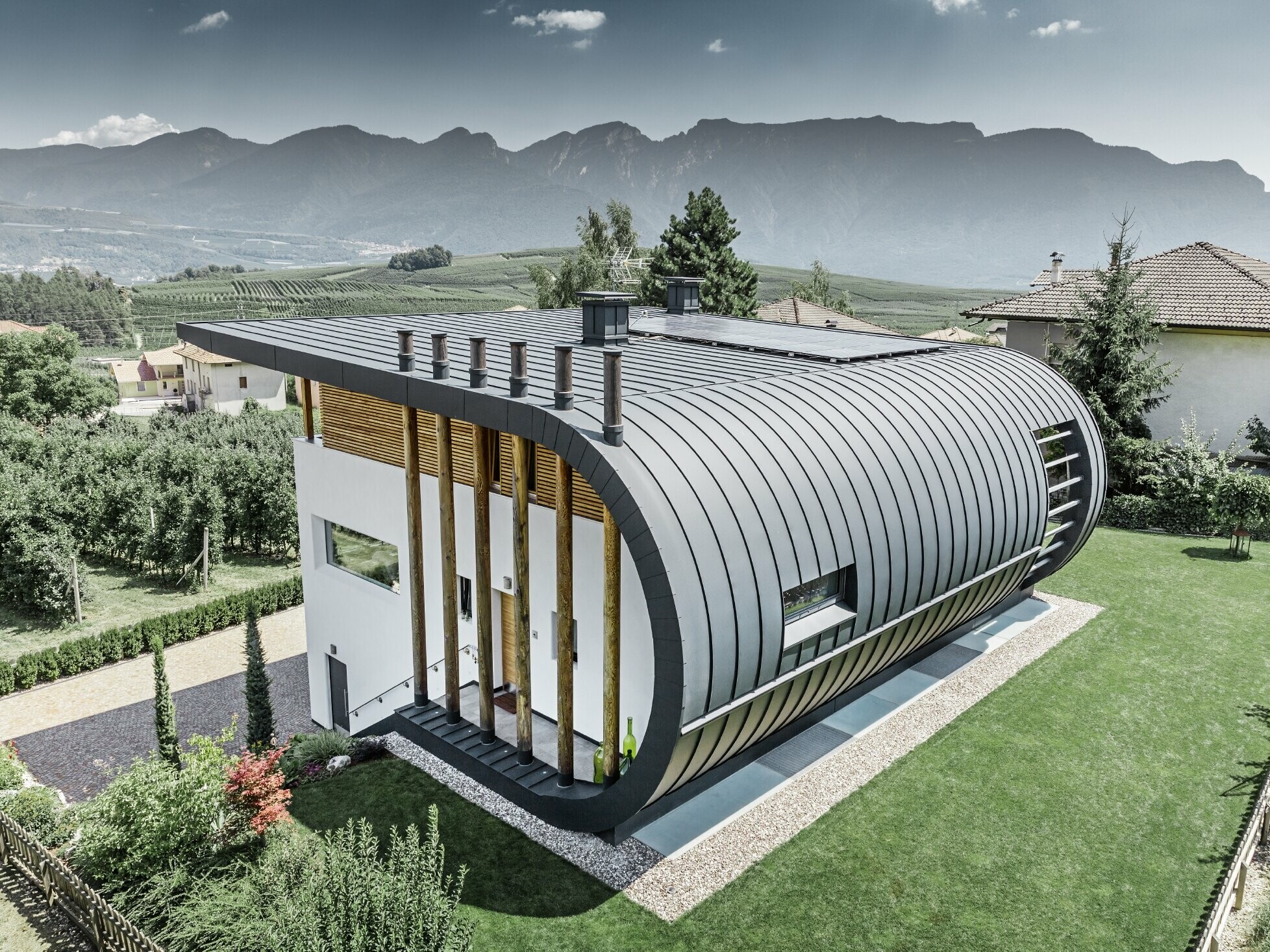

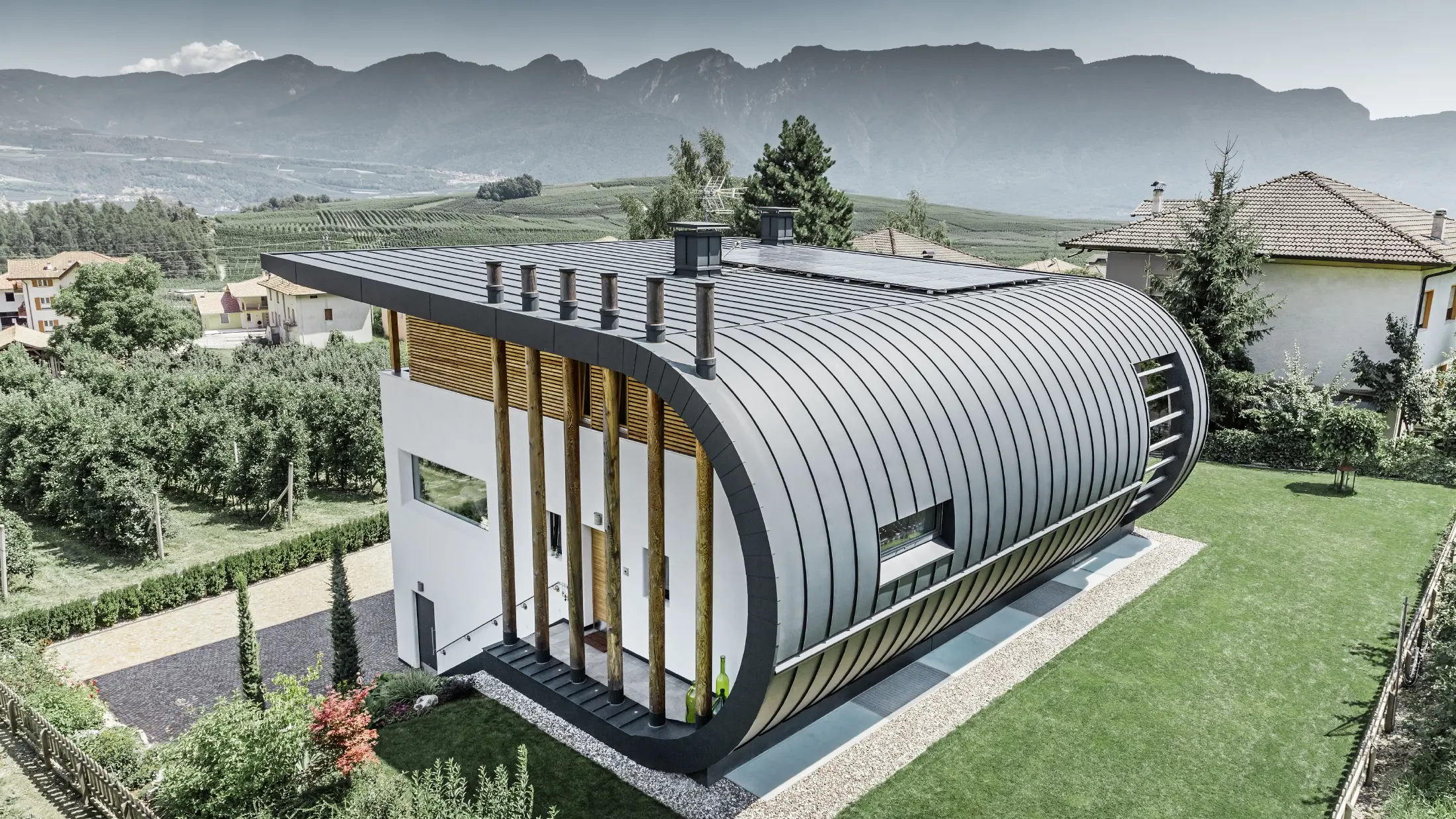

Casa Giovannini Italia Prefalz P.10 antracit

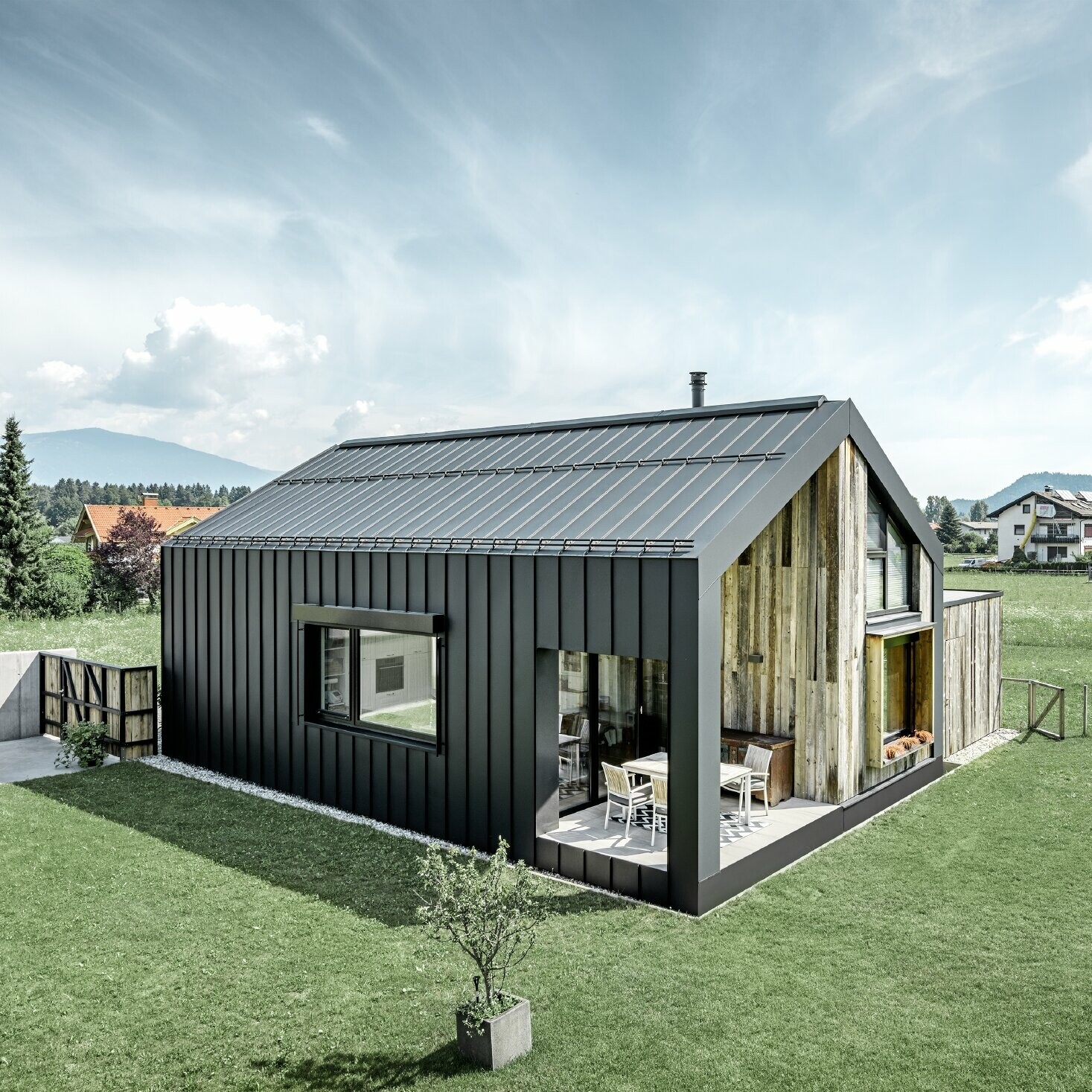

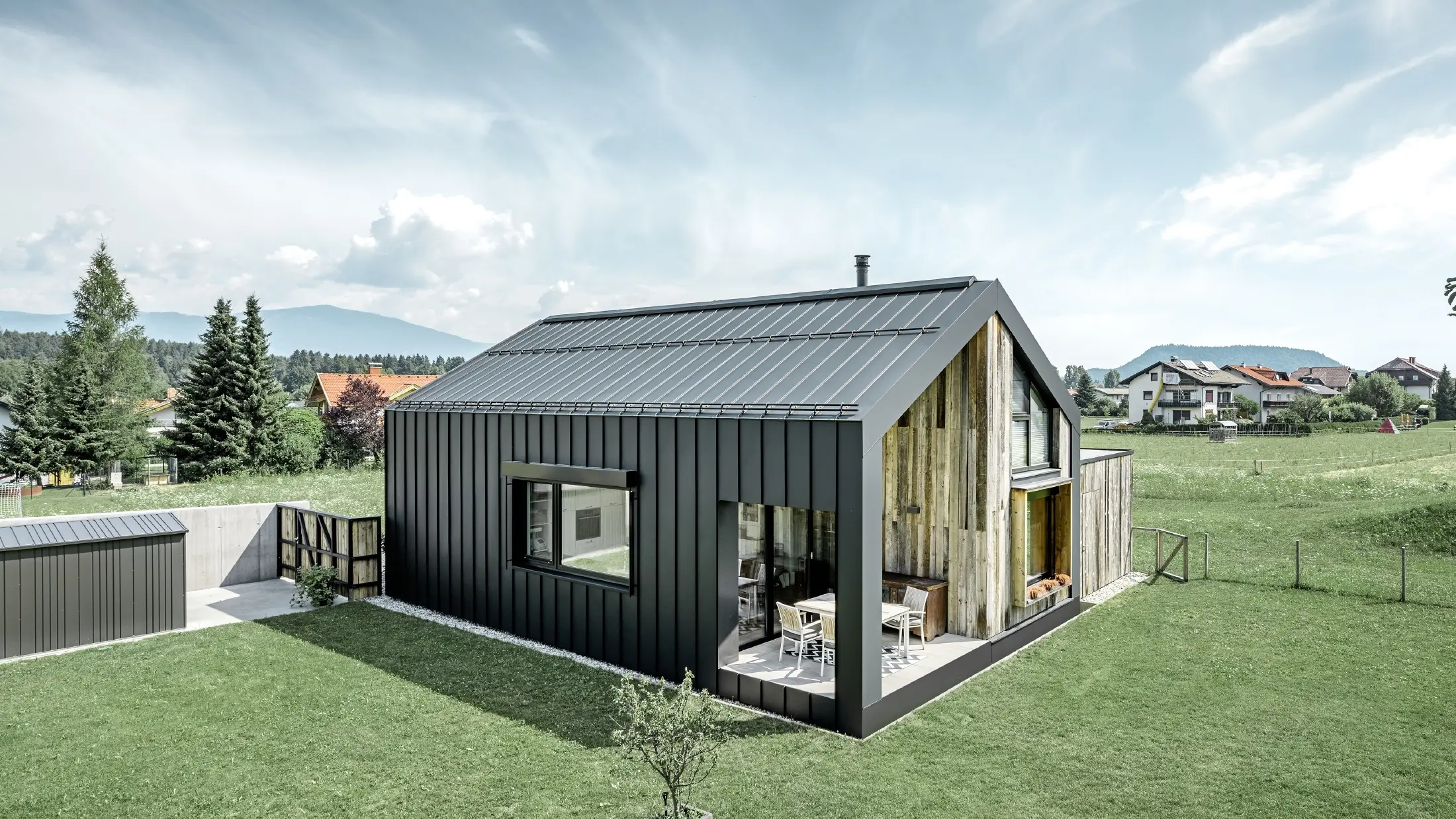

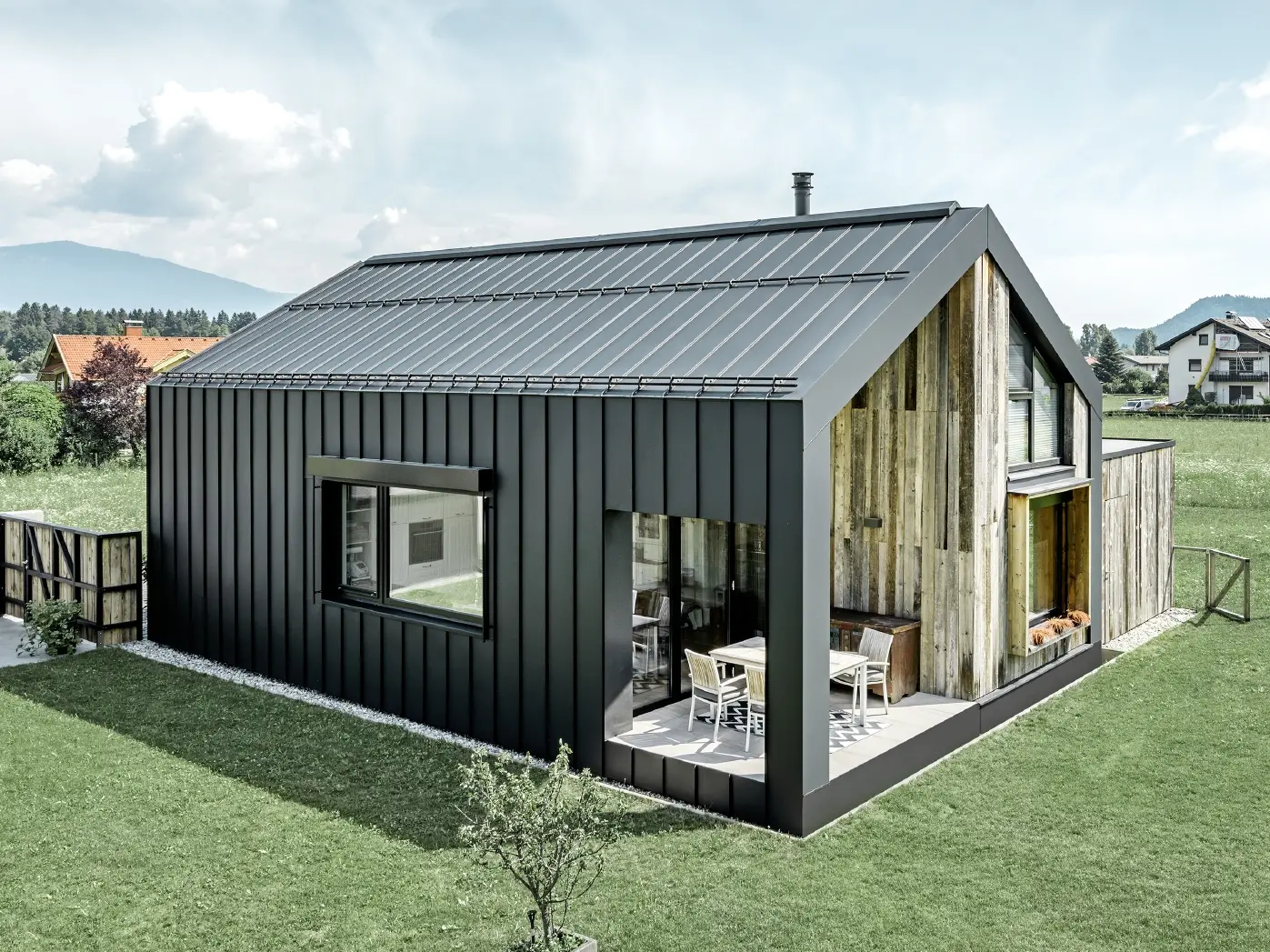

Casă monofamilială mică, cu acoperiș în două ape și PREFALZ în culoarea P.10 antracit

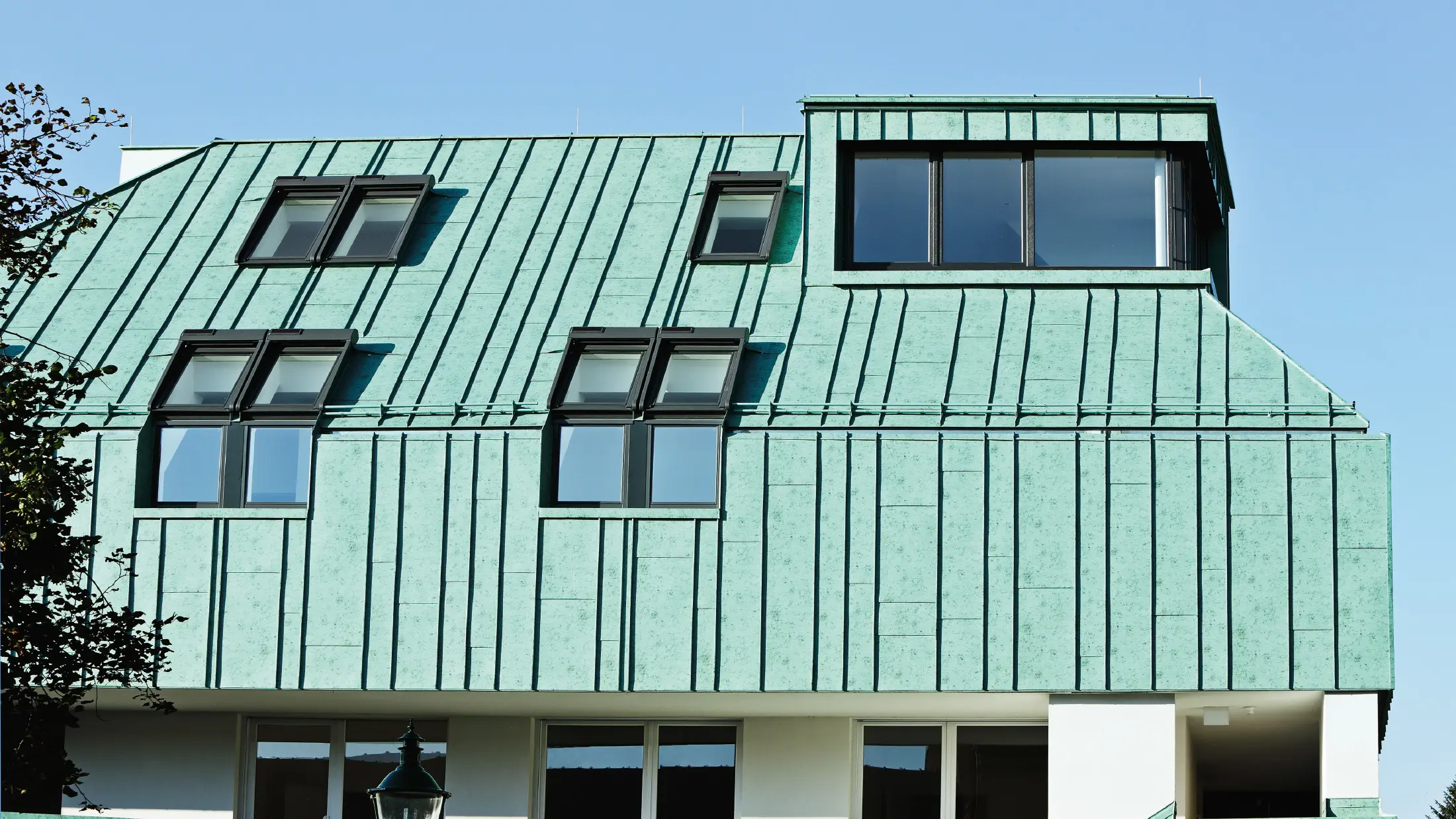

Designul acoperișului și fațadei cu PREFALZ în culoarea verde patinat de la PREFA
Diferite lățimi ale îmbinărilor cu PREFALZ în culoarea verde patinat

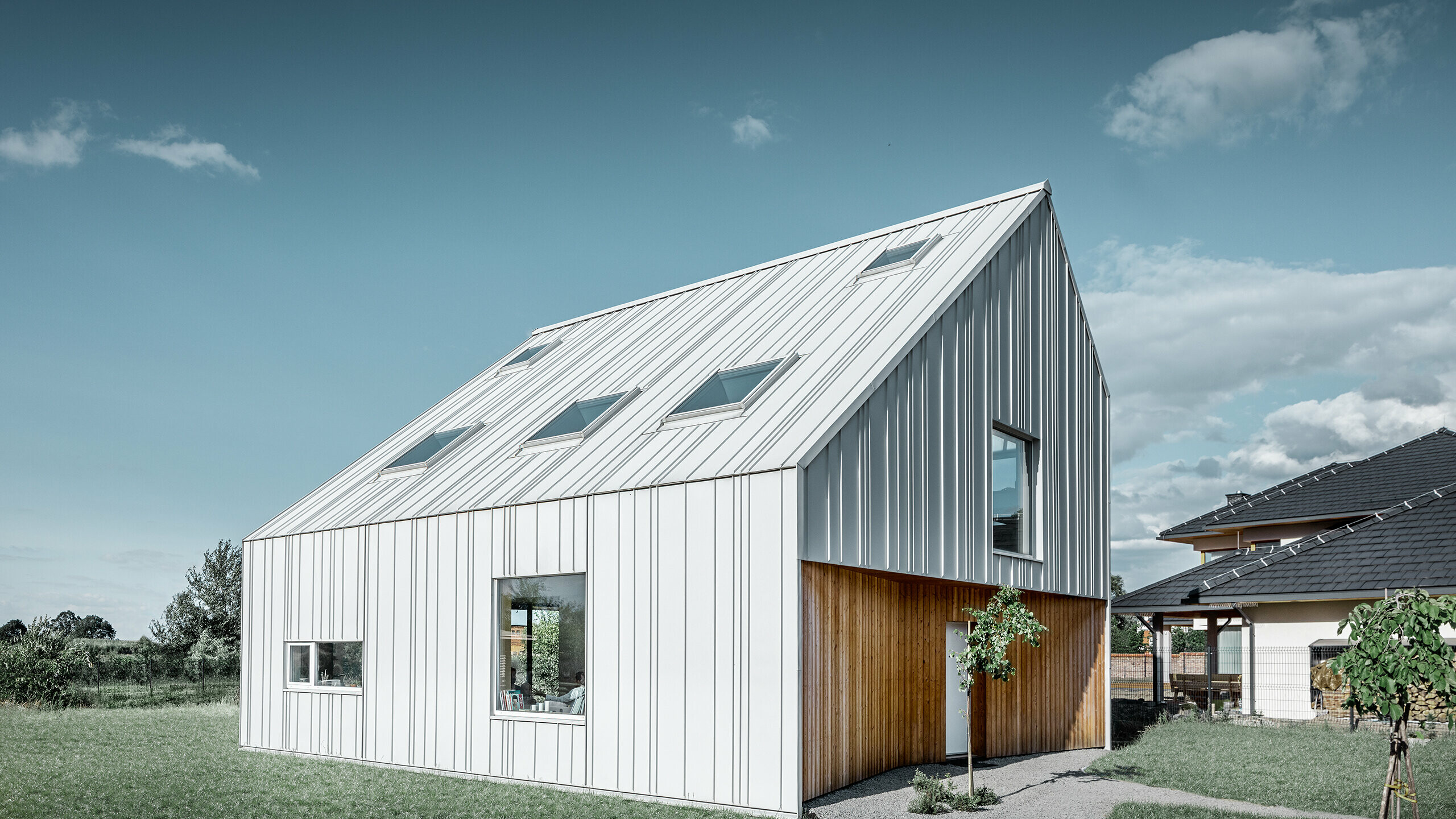

Casă monofamilială cu PREFALZ în culoarea P.10 Alb Prefa pe acoperiș și fațadă
Îmbinările cu lățimi diferite se întind de la acoperiș, mai departe pe fațadă.

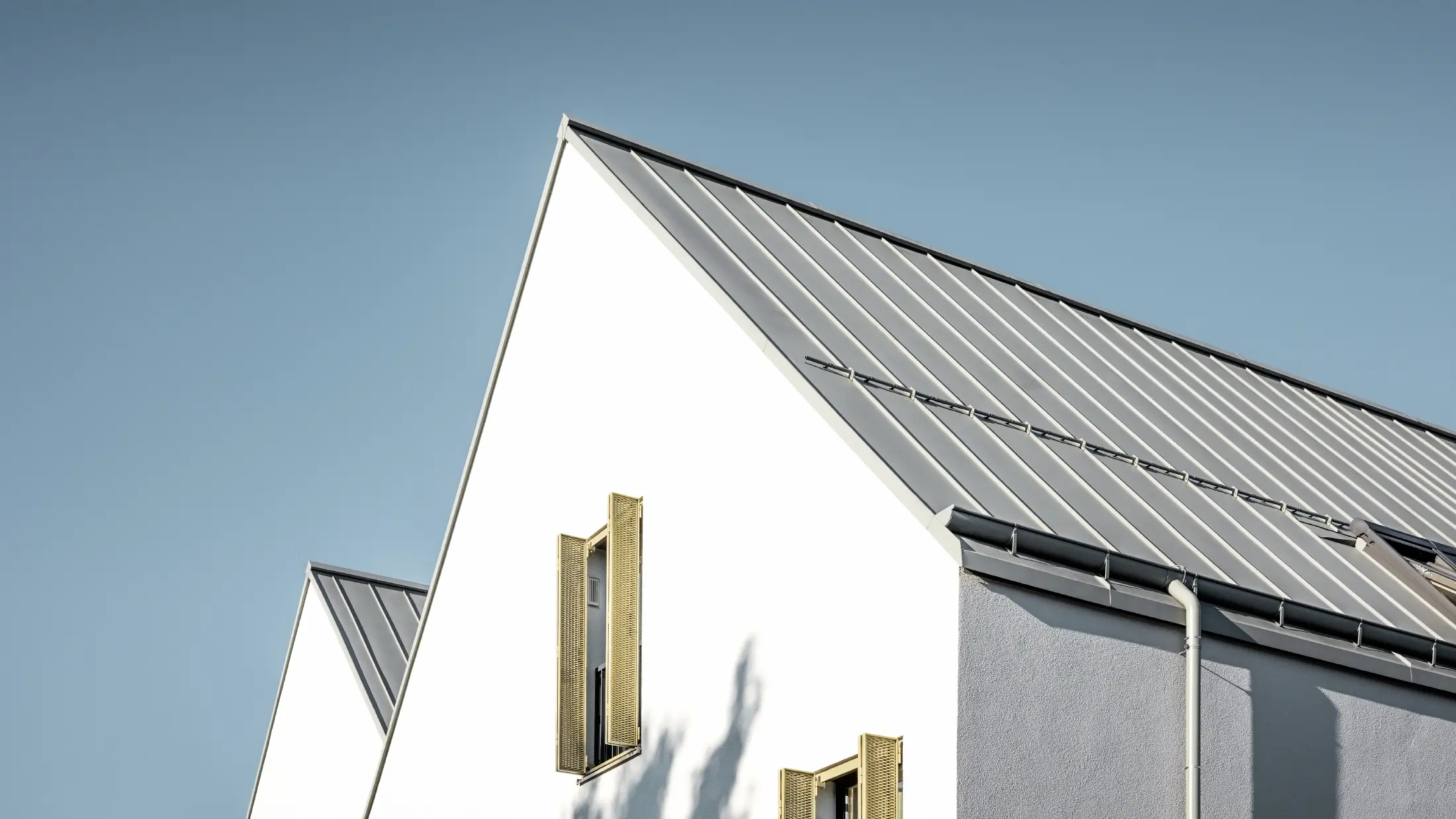

Acoperiș cu două ape fără streașină cu PREFALZ în culoarea P.10 gri zinc
Informații tehnice PREFALZ
Material |
bobină de aluminiu acoperită, grosime 0,7 mm |
|---|---|
Dimensiuni standard |
PREFALZ pentru acoperișuri: 0,7×500 mm; 0,7×650 mm |
Greutate |
aprox. 1,89 kg/m² |
Înclinație minimă acoperiș* |
3° (aprox. 5%) * Respectați standardele specifice fiecărei țări și ghidurile de specialitate. |
Substrat de susținere și strat de separare* |
pe substrat complet placat (cel puțin 24 mm); strat de separare după caz * Respectați standardele specifice fiecărei țări și ghidurile de specialitate. |
Fixare |
Cleme fixe și lungi glisante PREFA preformate (oțel inoxidabil) conform cerințelor statice * Respectați standardele specifice fiecărei țări și ghidurile de specialitate. |
Atenție: Combinarea bobinelor PREFALZ cu aluminiu vopsit de la producători concurenți, dar și cu materialul FALZONAL® de aceeași culoare declarată trebuie evitată cu orice preț din cauza calităților diferite ale vopselei și a diferențelor ulterioare de uzură. Numai în acest fel vă puteți bucura de o fațadă cu aspect armonios chiar și după mulți ani. Acest lucru trebuie respectat și pentru rezistența la intemperii, straturi de acoperire și altele asemenea.
Structura acoperișului
Acoperișurile din aluminiu PREFA sunt produse cu o substructură ventilată, cu stratul exterior al acoperișului și stratul de izolație termică separate de un spațiu ventilat. Aceasta înseamnă că orice condens ocazional poate fi eliminat.
În mare parte, membrana acoperișului este ventilată, așa cum se arată în prima imagine. Cu toate acestea, întregul spațiu al podului poate fi ventilat de asemenea (a doua imagine).
Straturi de separare
Straturile de separare dispuse direct sub stratul exterior al acoperișului pot îndeplini o varietate de funcții. Trebuie să luați în considerare încă din faza de planificare dacă se va utiliza un strat de separare sau ce strat de separare va fi utilizat.
Straturile de separare pot:
- proteja cofrajul de lemn sau panourile pe bază de lemn de umiditate în timpul fazei de construcție.
- îmbunătăți izolația fonică (decuplare acustică).
- compensa ușoarele denivelări ale structurii acoperișului.
- îmbunătăți extinderea și contracția tăvilor.
- proteja metalul pe partea inferioară împotriva influențelor alcaline dăunătoare și a posibilelor substanțe chimice nocive din substrat.
- sprijini stratul exterior al acoperișului și stratul de sub acoperiș în ceea ce privește funcția de impermeabilitate la ploaie.
În funcție de rolul pe care trebuie să îl îndeplinească un strat de separare, un produs adecvat trebuie convenit cu producătorul straturilor de separare. Dacă, de exemplu, funcția stratului de separare este de a oferi izolație fonică suplimentară, se recomandă utilizarea straturilor de separare din bitum mai puternice și mai grele (de exemplu, BauderTOP UDS 3 NK sau similar). Dacă stratul de separare este destinat „doar” să protejeze substructura în timpul fazei de construcție, se poate folosi un strat de separare din bitum mai subțire (de exemplu, BauderTOP TS 40 NSK sau similar).
Sfatul expertului: PREFALZ 500 pentru acoperișuri cu o singură pantă
Acoperișurile cu o singură pantă cu straturi exterioare cu îmbinare dublă pot provoca zgomot din cauza vânturilor puternice. În acest caz, recomandăm utilizarea PREFALZ cu lățimea tăvii de 500 mm și instalarea unui strat de separare din bitum. Măsurile adecvate de izolare fonică trebuie luate în considerare încă de la planificarea structurii acoperișului.
Sfaturi pentru procesarea îmbinărilor verticale
Lungimea zonei fixe este de 1–3 metri, în funcție de lungimea panoului. Poziționarea zonei de cleme fixe trebuie întotdeauna selectată în raport cu înclinația existentă a acoperișului (a se vedea figura și tabelul asociat). Penetrațiile sau forma acoperișului pot afecta poziția zonei de cleme fixe. Elevațiile cu zone variabile de cleme fixe trebuie separate prin benzi de separare.
Înclinație acoperiș |
poziția zonei de punct fix* |
> 3°–5° (> 5 %–9 %) |
în mijlocul panoului |
> 5 °–10° (> 9 %–18 %) |
în treimea superioară a panoului |
> 10 °–30° (> 18 %–58 %) |
în sfertul superior al panoului |
> 30° (> 58 %) |
în partea de sus a panoului |
Planificare și aplicare
Aici, instalatorii și arhitecții noștri pot descărca documente de specificații și detalii despre PREFALZ.
Accesorii pentru acoperișurile PREFALZ
Clemele cu cuie, șuruburi sau nituri din oțel inoxidabil trebuie utilizate pentru a fixa aplicațiile cu îmbinare verticală. Pentru a asigura un sistem de parazăpezi suficient, se folosesc cleme de îmbinare, inclusiv țevi de protecție împotriva zăpezii și opritoare de gheață pentru straturile cu îmbinare verticală. Aceste accesorii de sistem și altele, cum ar fi gelul de etanșare PREFA, includ sistemul complet PREFA.
Pentru o listă completă și detaliată a accesoriilor, consultați lista noastră de prețuri (doar pentru procesatori).

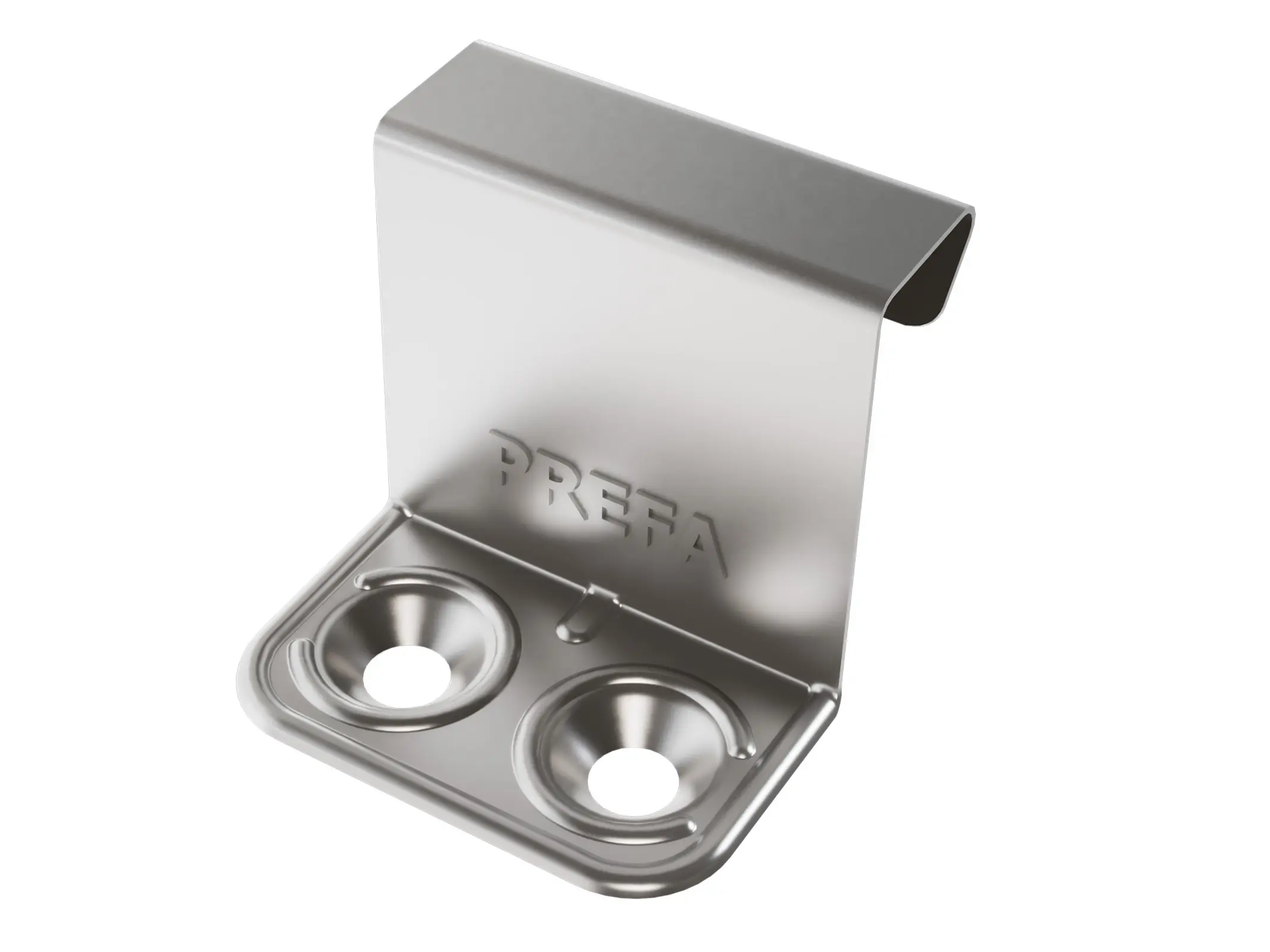

Clemă verticală dreptunghiulară din oțel inoxidabil (cu fixare prin șuruburi)
Nu poate fi utilizată pe fațadă împreună cu șuruburile speciale pentru structuri din aluminiu și oțel!

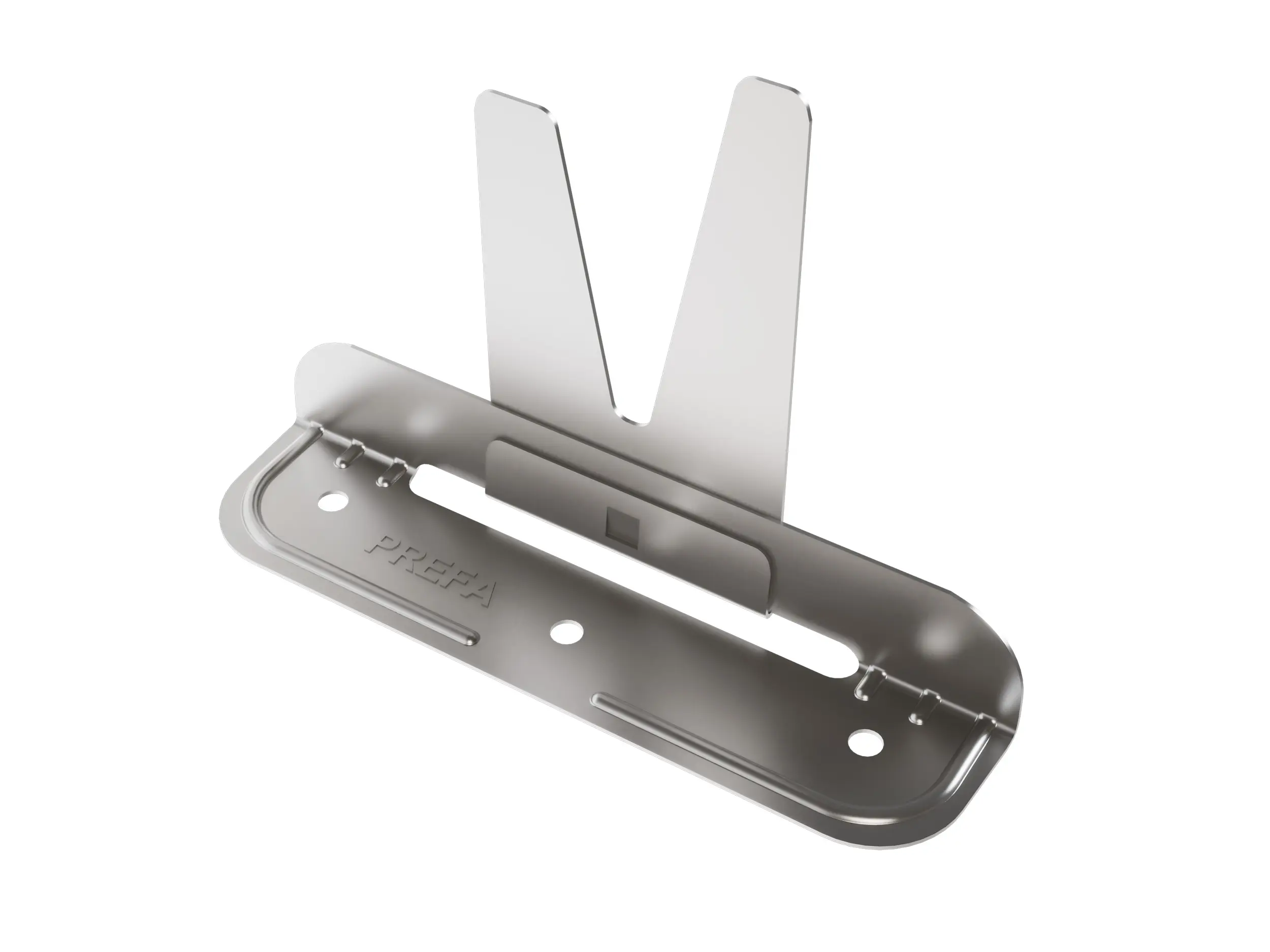

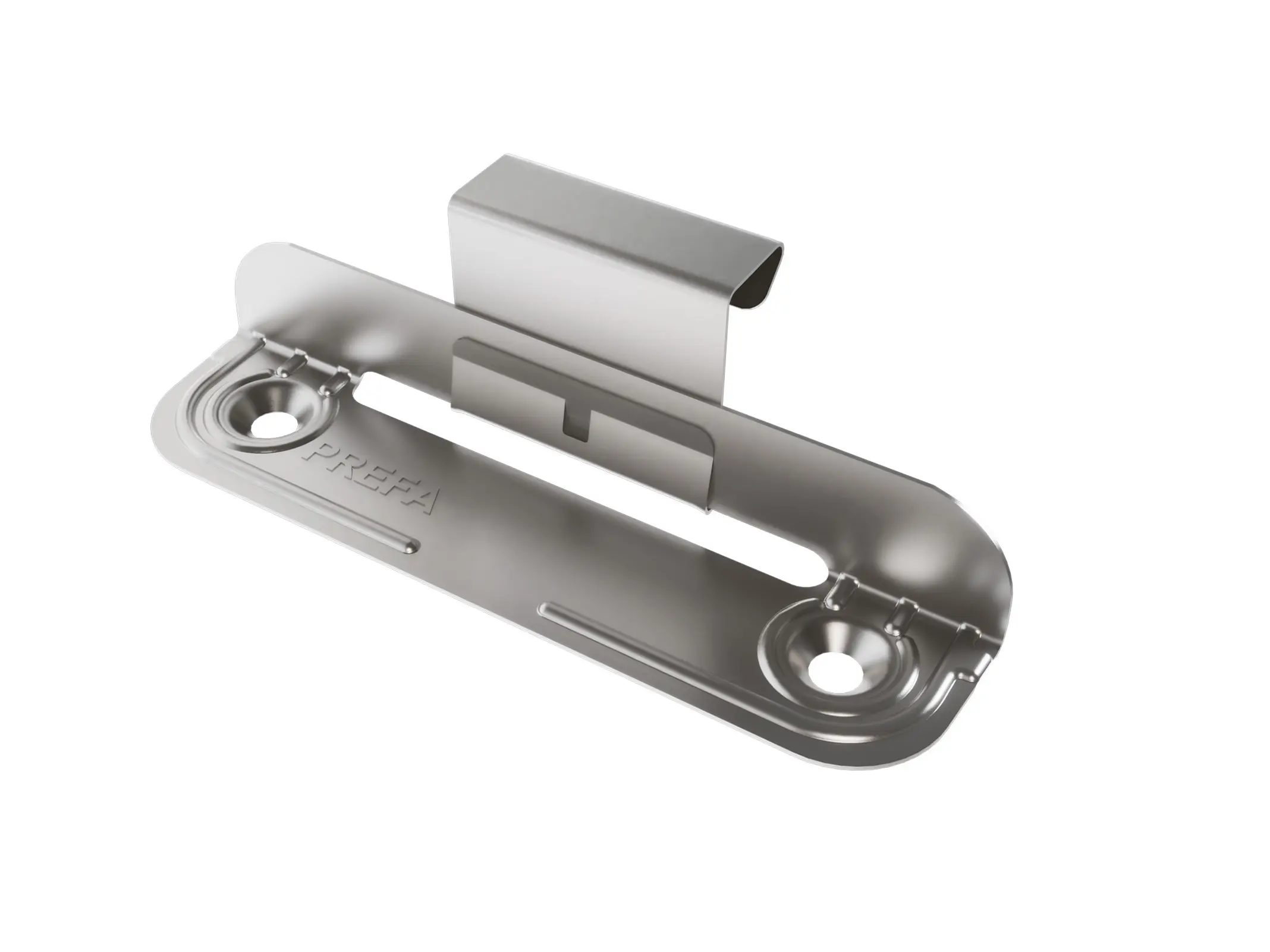

Clemă glisantă dreptunghiulară din oțel inoxidabil (cu fixare prin șuruburi)
Lungimea maximă a panoului: 12 m. Nu poate fi utilizată pe fațadă împreună cu șuruburile speciale pentru structuri din aluminiu și oțel!

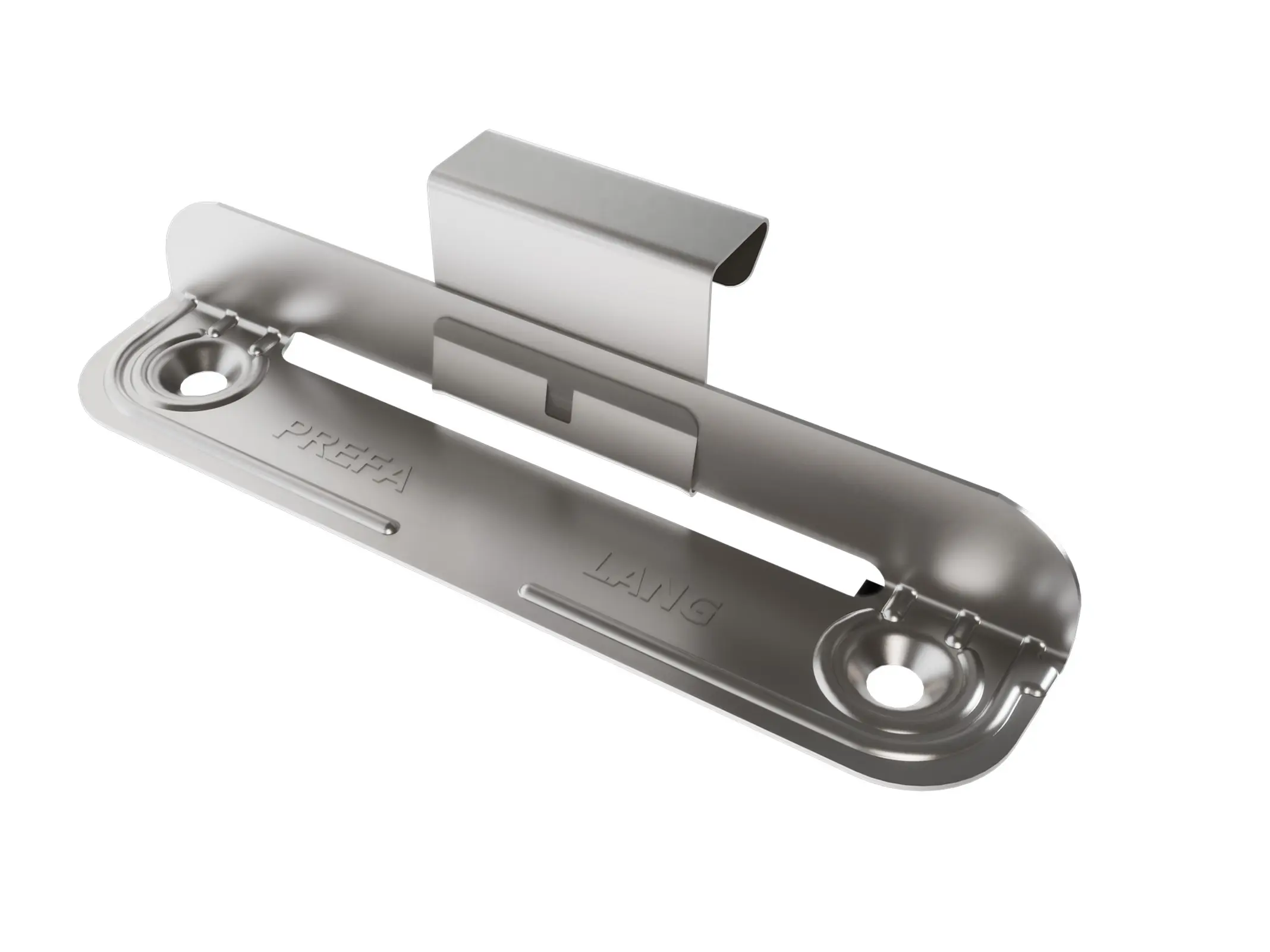

Clemă glisantă dreptunghiulară prelungită din oțel inoxidabil (cu fixare prin șuruburi)
Lungimea maximă a panoului: între 12 și 15 m. Nu poate fi utilizată pe fațadă împreună cu șuruburile speciale pentru structuri din aluminiu și oțel!

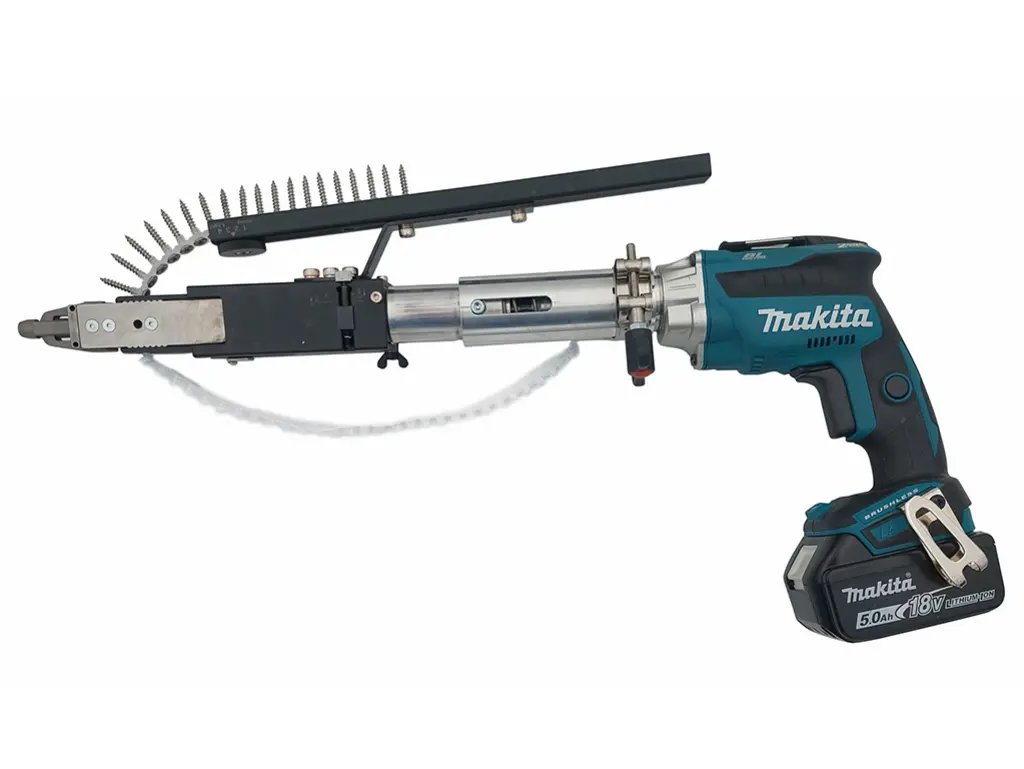

Mașină de înșurubat cu magazie pentru clemele cu fixare prin șuruburi
Cu rezervă pentru șuruburile înmagazinate, pentru o asamblare mai rapidă

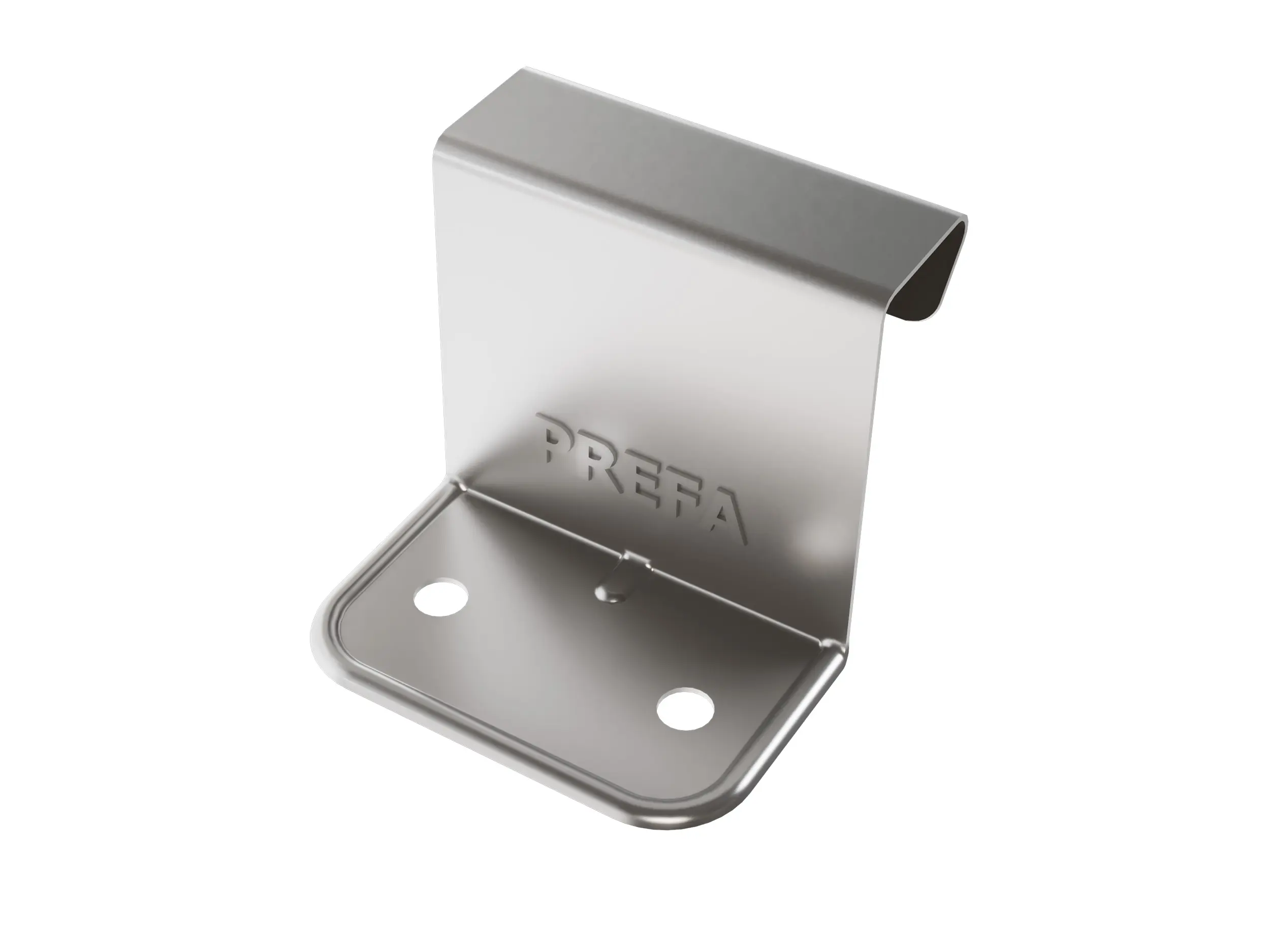

Clemă verticală dreptunghiulară din oțel inoxidabil (cu fixare prin cuie)
—

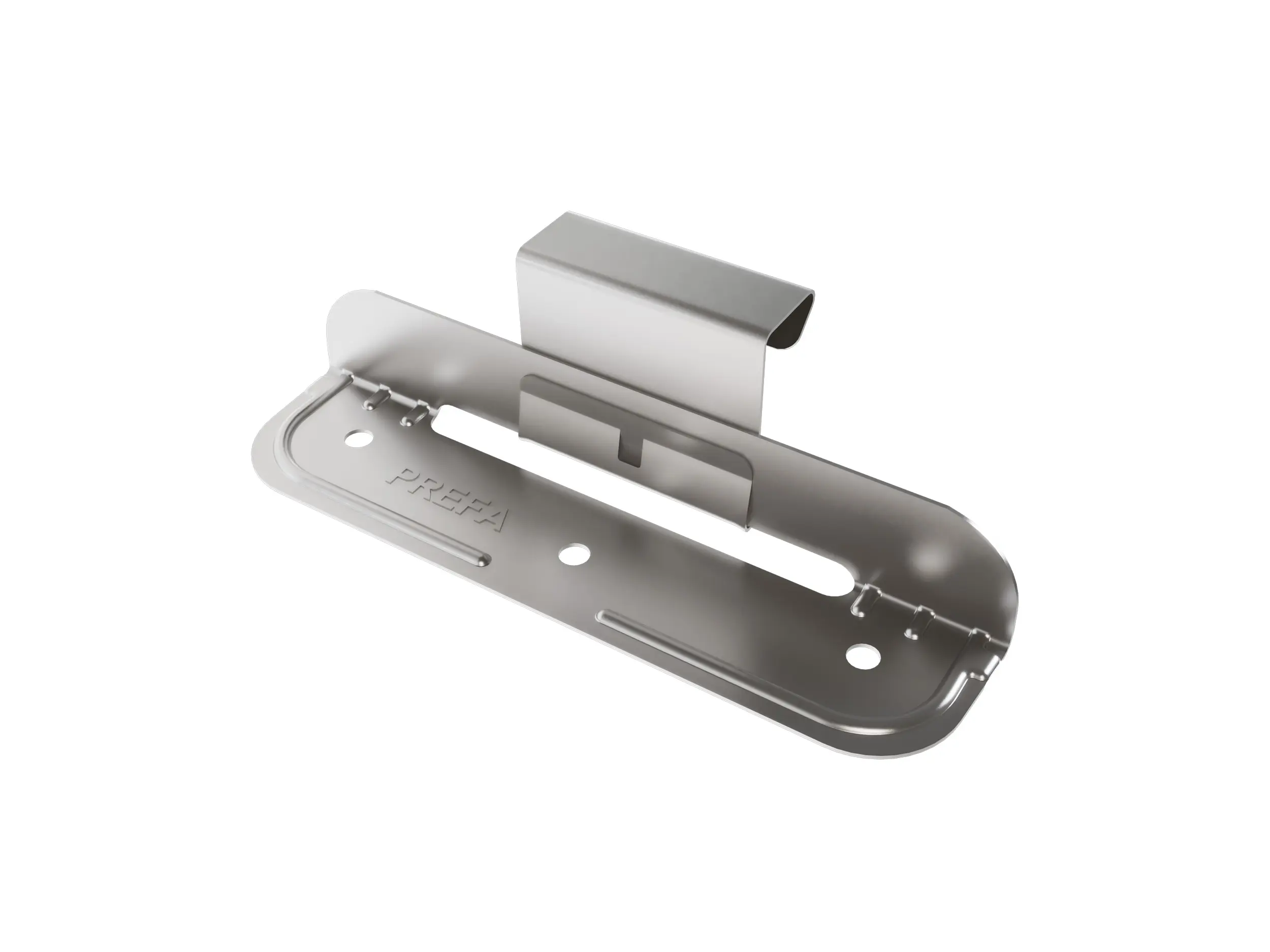

Clemă glisantă dreptunghiulară din oțel inoxidabil (cu fixare prin cuie)
până la o lungime a benzii de 12 m

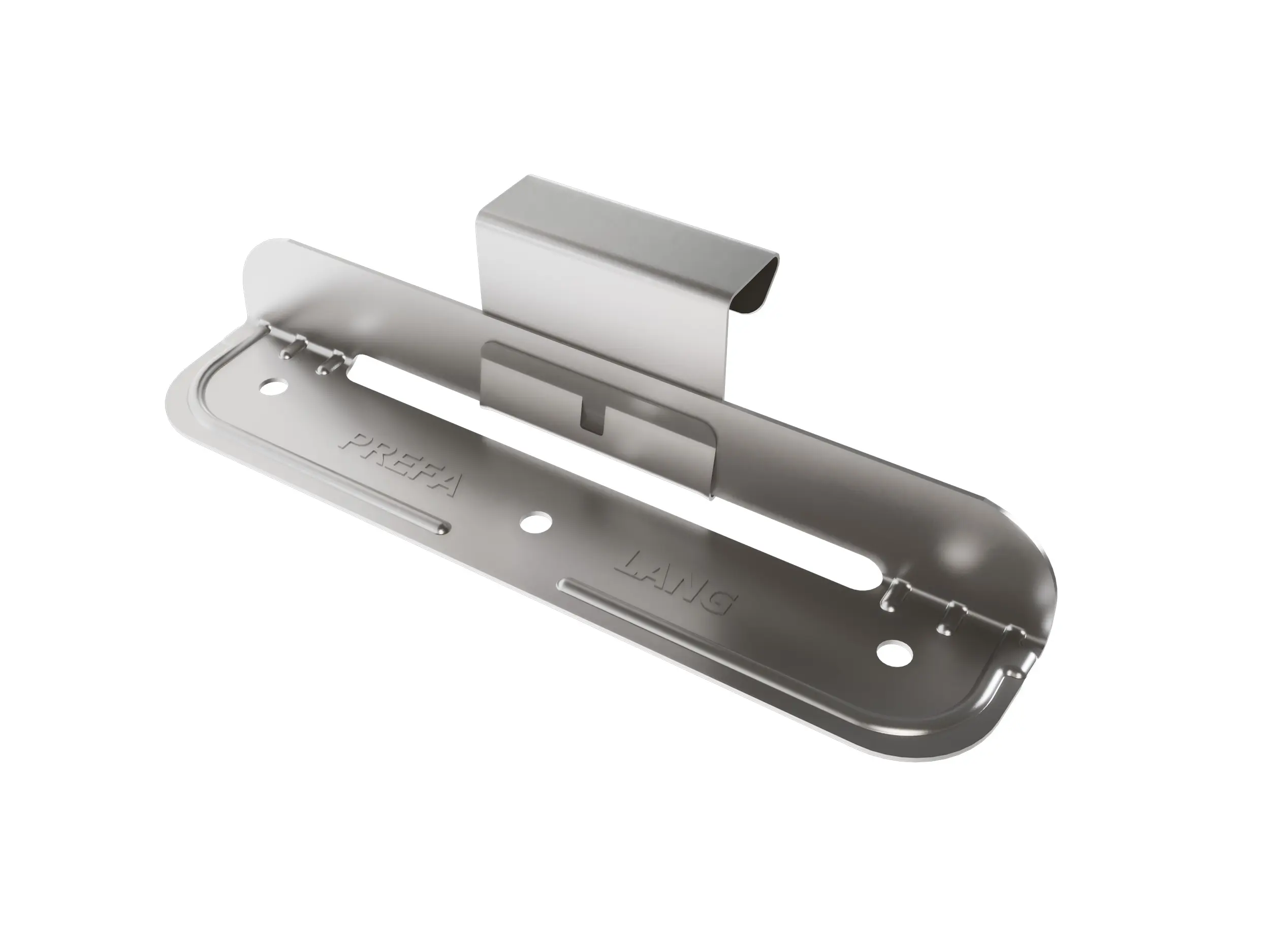

Clemă glisantă dreptunghiulară prelungită din oțel inoxidabil (cu fixare prin cuie)
Pentru lungimi ale benzii de 12–15 m, la acoperiri din aluminiu

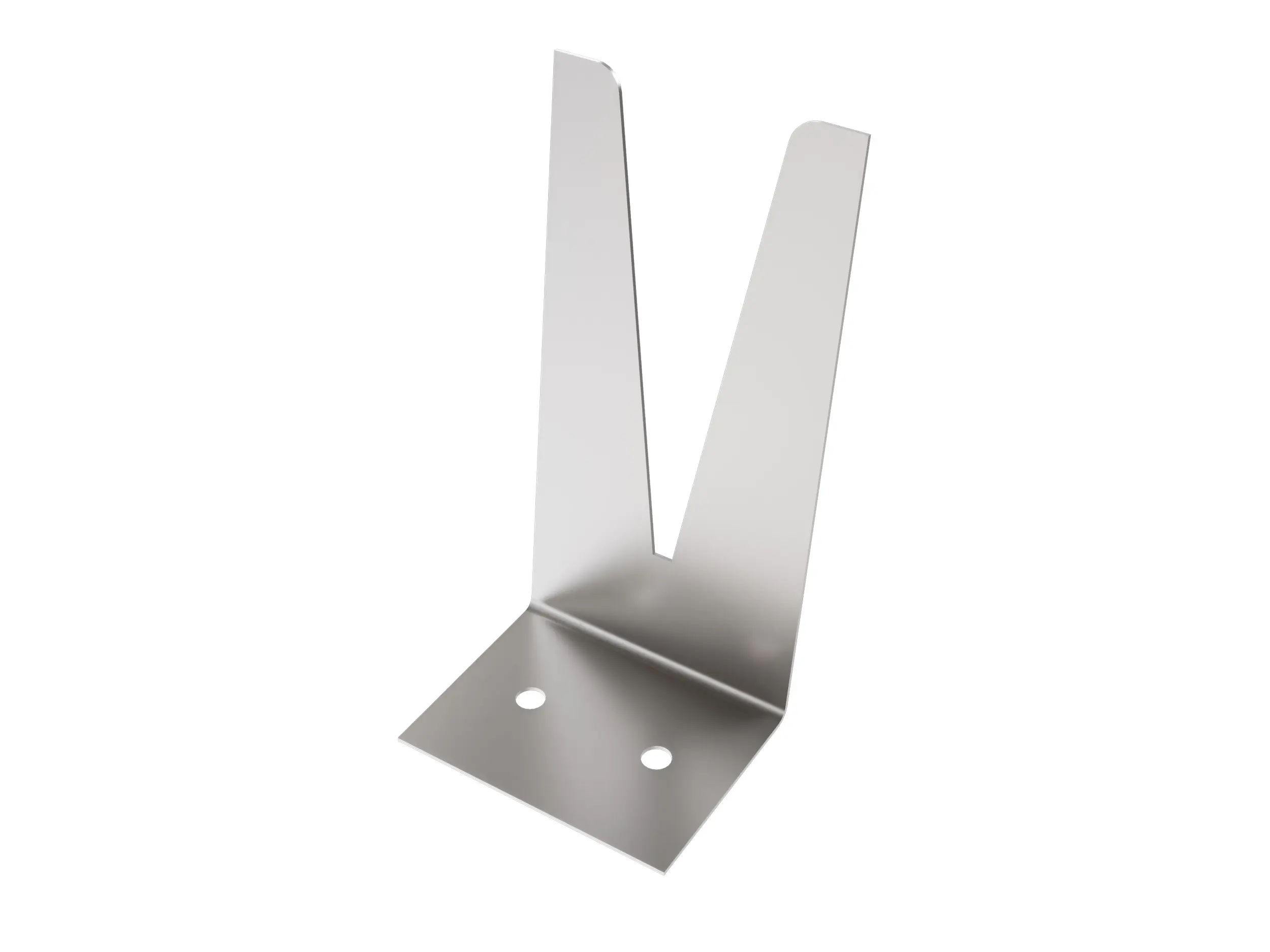

Clemă cu două aripi din oțel inoxidabil
—
Clemă glisantă din oțel inoxidabil
până la o lungime a benzii de 12 m, la acoperiri din aluminiu
Mastic pentru îmbinări cu fălțuire
în tub sau în plic din folie
suport pentru opritorul de zăpadă cu o singură țeavă
Pentru bară parazăpadă ⌀ 28 mm.
Suport pentru opritorul de zăpadă cu două țevi
Pentru bară parazăpadă ⌀ 28 mm.
Suport pentru opritorul de zăpadă, cu gaură ovală
Pentru bară parazăpadă ⌀ 28 mm.
Țeavă opritoare de zăpadă
pentru suporturi ale opritoarelor de zăpadă; 28 × 2 × 3 000 mm,
Colțar 90°
pentru țeavă 28 × 2 mm
Gheară pentru gheață
pentru țeavă 28 × 2 mm
suport pentru panouri solare Sunny
utilizabil la toate acoperișurile PREFA cu elemente mici și cu falțuri verticale.
Suport pentru panouri solare PREFALZ Vario
Potrivit pentru învelitori din tablă PREFA cu falț dublu vertical, cu înălțimea falțului de 25 mm. Disponibil cu și fără prelungitor transversal. Poate fi utilizat numai în cazul folosirii șinelor profilate PREFA, nu este compatibil cu alte produse.
Element suport pentru grilaje de acces pentru acoperișuri cu falț
înclinația acoperișului 5°-55°
Element suport pentru grilaje de acces pentru acoperișuri cu falț
250 × 1 200 mm, 250 × 800 mm, 250 × 600 mm, testat conform EN 516‑1‑A
Element de legătură pentru grilaj
—
Cârlig de siguranță pentru acoperiș conform EN 517 – B, SDH Industry 31
testat pentru asigurarea a două persoane (inclusiv o persoană care să acorde primul ajutor)
Capac aerisire
se poate fixa prin nituire și lipire; secțiune de aerisire: aprox. 30 cm²
Conductă de ventilație
Ø 100 mm, Ø 120 mm; cu etanșare EPDM și element de acoperire
Element de ieșire autoadeziv pentru acoperișuri cu falț.
înclinația acoperișului: 3°–52°.

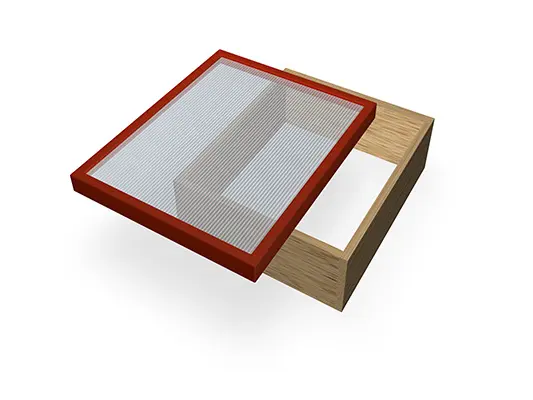

Fereastră luminator de acoperiș și cadru din lemn
înclinația acoperișului: de la 12°.

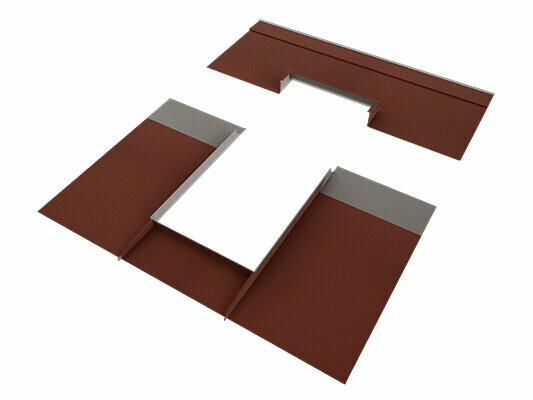

Cadru de placare pentru fereastră de mansardă în cazul acoperirii fălțuite
disponibil în numeroase dimensiuni
Set de adeziv special
conținut: 1 set cu 290 ml adeziv special PREFA, 1 buc. 60 ml agent de curățare a suprafeței, 1 buc. hârtie abrazivă, 1 buc. lavetă de curățare, 2 buc. duză de extrudare
