Panoul compozit din aluminiu PREFABOND este soluția de placare a fațadei ideală nu doar pentru suprafețe mari, ci și pentru cele mici – nu doar arată grozav, dar este și extrem de durabil datorită unei combinații speciale de materiale.
Este, de asemenea, foarte rezistent la coroziune și intemperii, și se mândrește cu o rigiditate mare la deflexie și rezistență la șocuri. În plus, oferă o mare libertate de proiectare cu toate avantajele fațadelor ventilate.
PREFABOND este compus din două foi de aluminiu care sunt lipite prin fuziune pe ambele părți ale unui nucleu FR (ignifug). Această conexiune este deosebit de robustă datorită fixării chimice și mecanice. Panoul compozit din aluminiu asigură astfel o planeitate și stabilitate constantă pe toate suprafețele.
Panoul compozit din aluminiu este potrivit pentru designul fațadelor și multe aplicații de construcții:
- Construcții de fațade ventilate
- Placarea balcoanelor
- În interior: panouri de ușă, partiții modulare, planuri de etaj

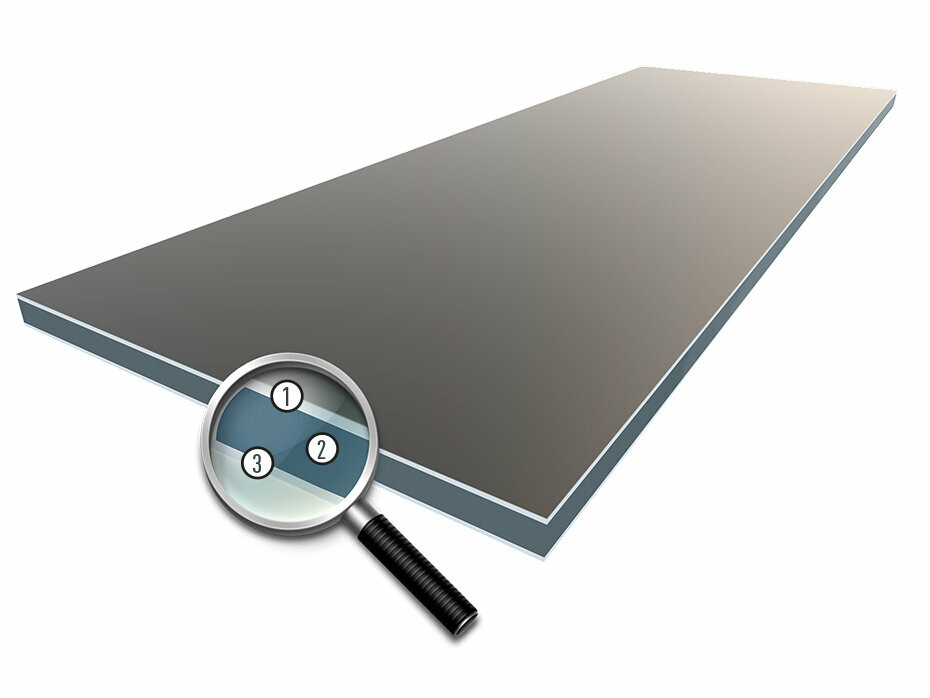

Structura panoului compozit din aluminiu PREFABOND
- Bobină de aluminiu acoperită (față)
- nucleu FR (ignifug)*
- Aluminiu cu vopsea de protecție (spate)
*Nucleu A2 (neinflamabil) la cerere
Avantajele panoului compozit din aluminiu
Sistem complet cuprinzător
Toate accesoriile de montaj și articolele suplimentare sunt perfect coordonate și livrate împreună.
pentru o gamă largă de aplicații
Nu doar placarea fațadelor, ci și placarea balcoanelor sau utilizarea interioară este posibilă.
Numeroase opțiuni de design
Design-uri individuale de fațadă prin dimensiuni individuale de tăiere și opțiuni de prelucrare precum frezare, perforare și margini (prin tăiere în V)
Rezistent la temperatură
Poate fi utilizat într-un interval de temperatură de -50 °C până la +80 °C.
Ignifug
Datorită reacției sale la foc, nucleul FR respectă clasificarea B-s1, d0 conform EN 13501-1, și un nucleu A2 este de asemenea posibil.
Greutate redusă
de 7,6 kg/m²
Numeroasele opțiuni de procesare și instalare ale PREFABOND : Aspect elegant, uniform

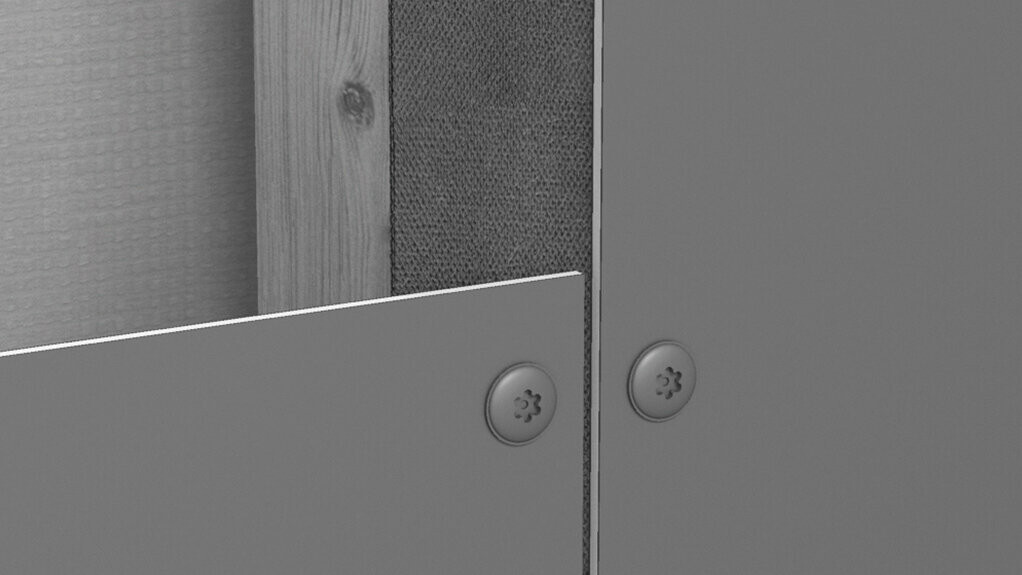

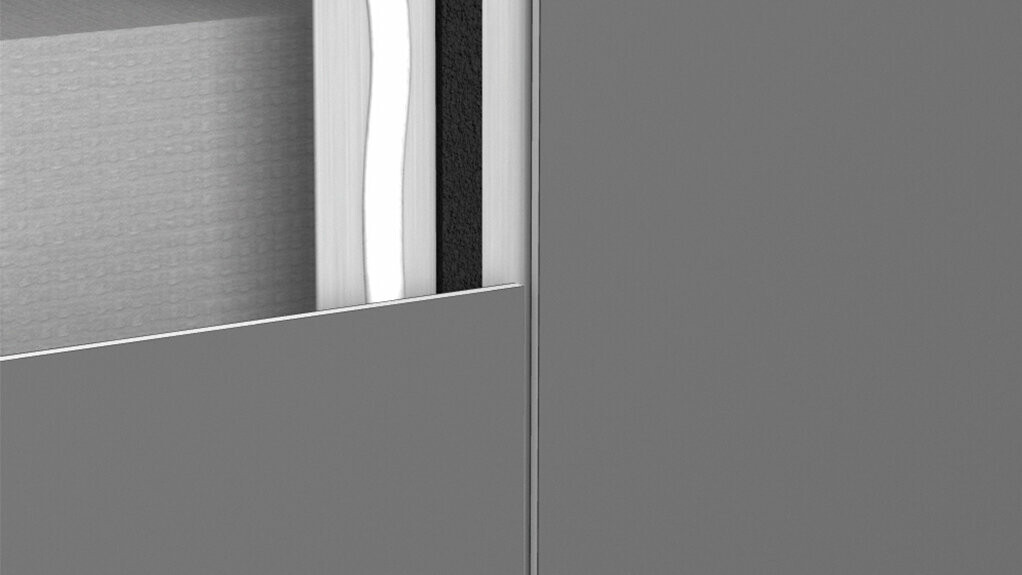

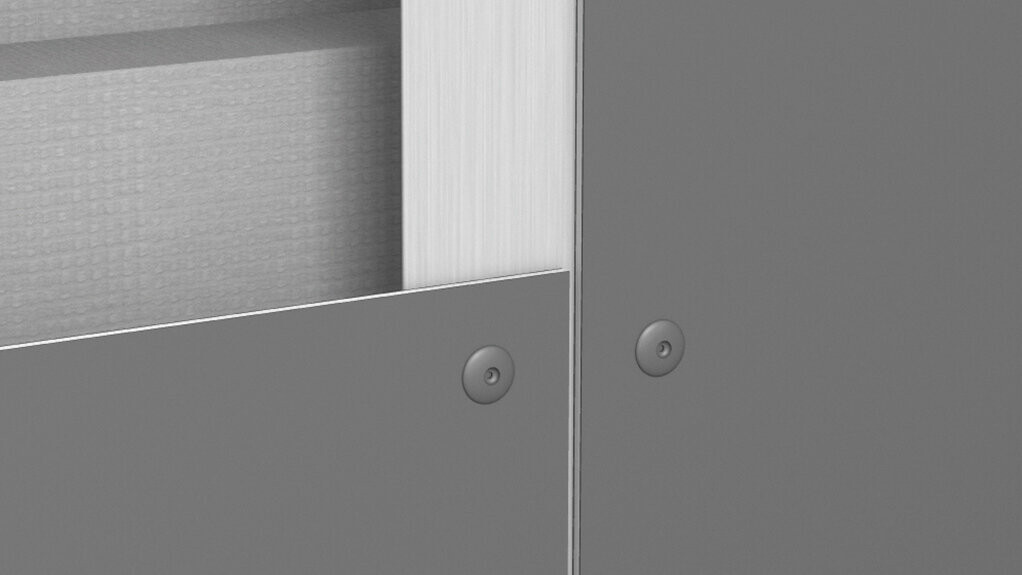

Panourile compozite pot fi înșurubate, nituite și lipite pentru fixare. Acest lucru rezultă într-un aspect elegant, uniform.

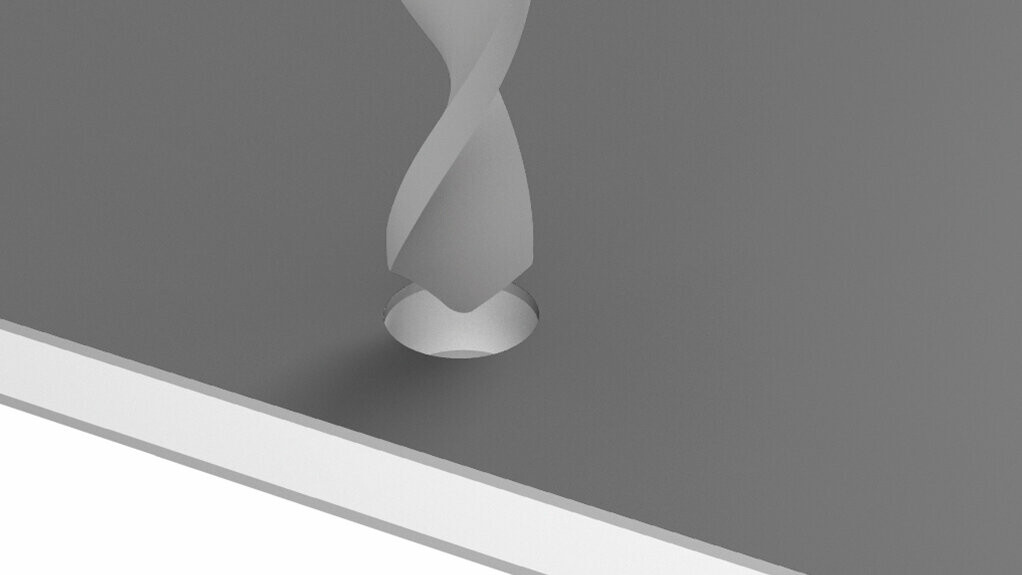

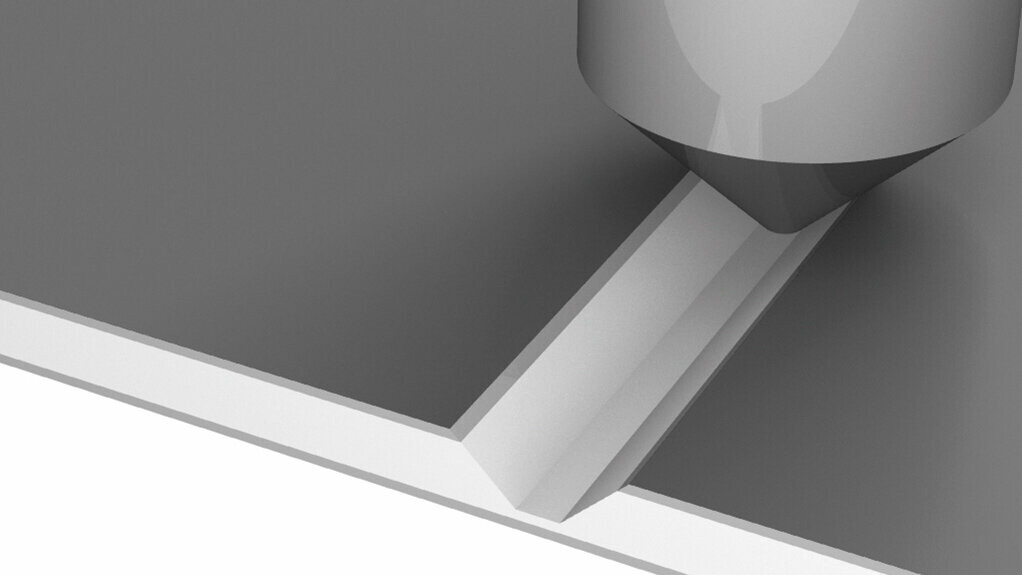

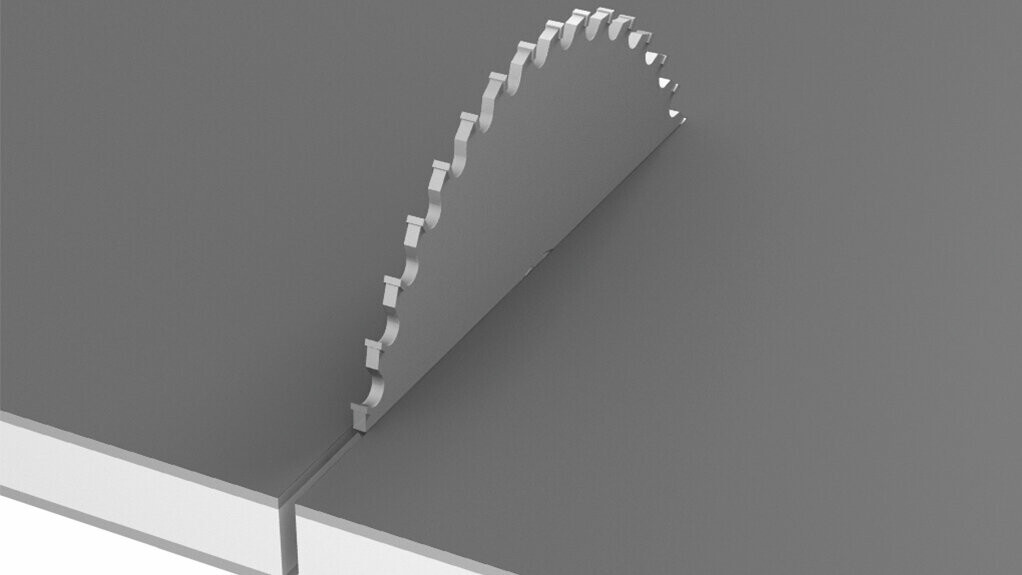

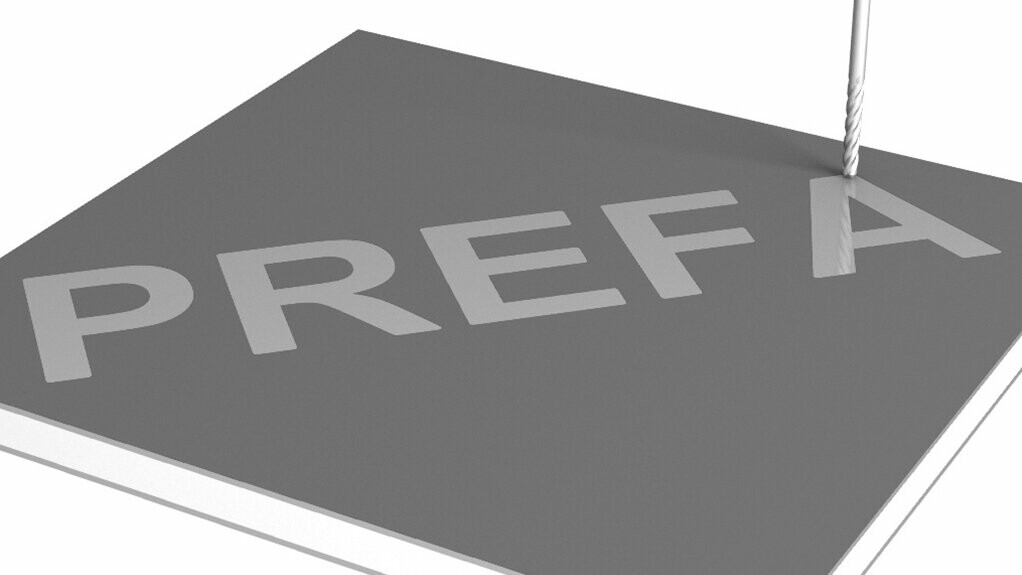

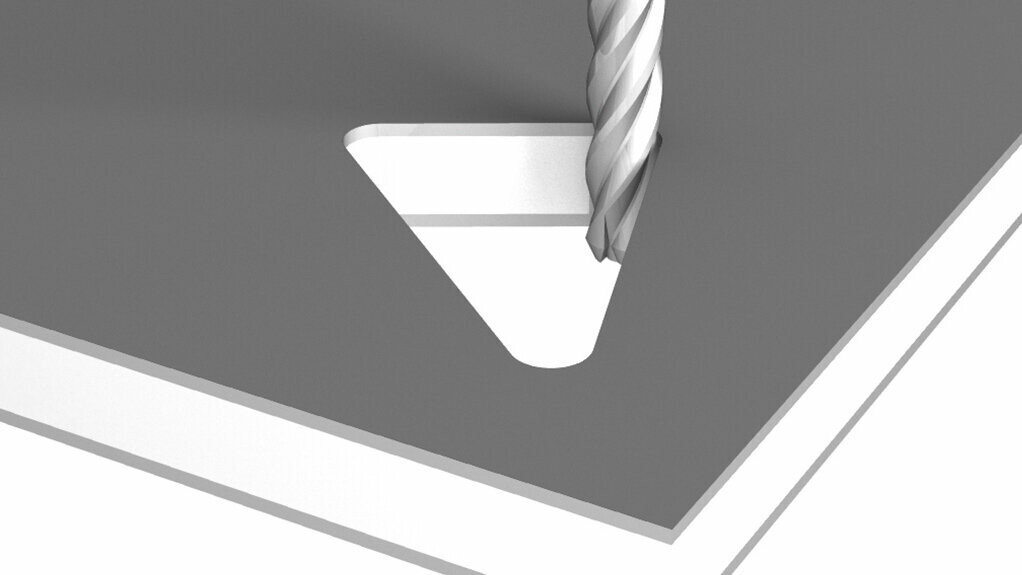

Freza, perforarea și plierea – opțiunile de instalare ale PREFABOND : Panoul compozit PREFABOND rezistă la orice.
Opțiunile de design individual rezultă și dintr-o selecție largă de culori și dimensiuni individuale de tăiere. Panourile compozite sunt ideale oriunde sunt necesare suprafețe mici pentru a face o impresie puternică.
Panoul standard are un format brut de 4.010 × 1.535 mm (format utilizabil: 4.000 × 1.525 mm). Din acesta pot fi tăiate diferite formate în funcție de necesități. Opțiuni versatile de prelucrare, cum ar fi frezarea, perforarea și plierea, sunt de asemenea posibile. Toate acestea cu o greutate minimă de doar 7,6 kg/m².
Îndoirea panourilor compozite din aluminiu PREFABOND este de asemenea posibilă. Astfel, pot fi fabricate, de exemplu, colțuri rotunjite. Panourile sunt îndoite într-un mod convex sau concav sau cu o tăietură dreaptă.
Colțuri exterioare rotunjite cu panouri compozite din aluminiu PREFA în bronz și gri închis
Ignifug
Doar cea mai bună calitate pentru cele mai dure cerințe. Din acest motiv, panoul compozit din aluminiu PREFABOND este deja echipat cu un nucleu FR (ignifug) ca standard. Datorită reacției sale la foc, nucleul FR respectă clasificarea B-s1, d0 conform EN 13501-1. Panoul compozit PREFABOND este de asemenea disponibil la cerere cu un nucleu A2 (necombustibil), care corespunde clasificării A2-s1, d0 conform EN 13501-1 datorită reacției sale la foc.
Rezistența la temperatură
Panoul compozit din aluminiu PREFABOND este de asemenea ideal pentru condiții extreme. Poate fi utilizat într-un interval de temperatură de -50 °C până la +80 °C.

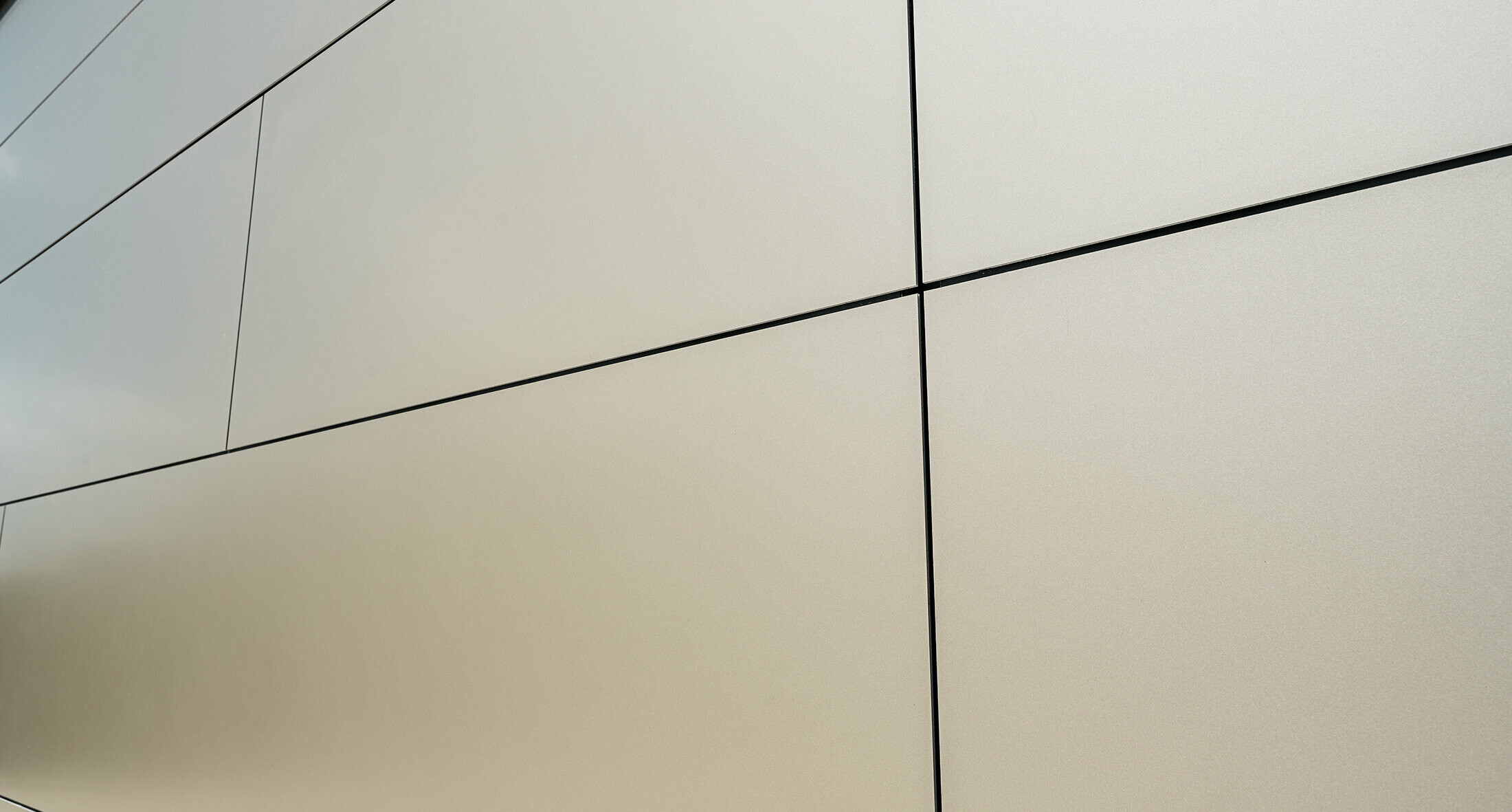

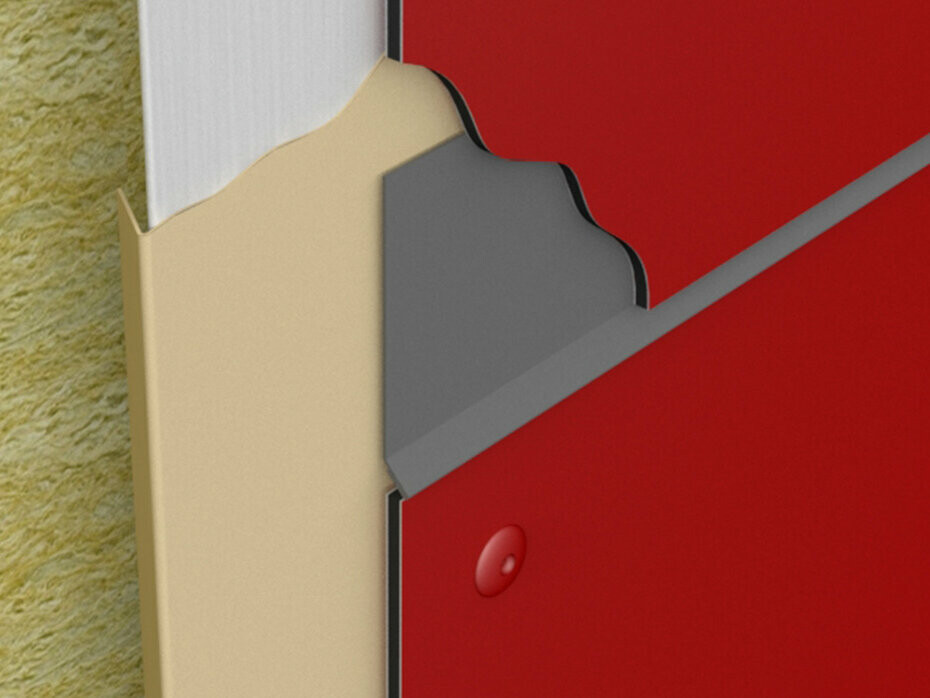

Bandă de susținere a îmbinării
Banda de susținere a îmbinării orizontale sau verticale nu doar protejează substructura, dar poate fi folosită și ca un element vizual între panouri. Fie adaptați culoarea benzii de susținere a îmbinării la culoarea panoului și o lăsați deliberat discretă, fie ar trebui să iasă în evidență prin utilizarea conștientă a unei culori mai deschise sau mai închise decât culoarea fațadei.
Gama de culori a panourilor compozite din aluminiu
Panoul compozit din aluminiu este disponibil în multe culori:
- Culori și niveluri de luciu speciale dorite sunt disponibile la cerere.
- Toate culorile RAL sunt disponibile la cerere (sub rezerva fezabilității).
- Culori standard de la 6 m²
Prezentare generală culori (15)
Tabelul următor conține culorile standard PREFABOND:
Colour |
Code |
similar cu culoarea RAL |
|
02 P.10 antracit |
7016 |
|
03 P.10 negru |
9005 |
|
10 P.10 alb Prefa |
9002 |
|
11 P.10 maro alun |
8019 |
|
12 gri metalizat |
9006 |
|
17 alb pur |
9010 |
|
|
17 P.10 alb pur |
9010 |
|
19 P.10 gri grafit |
7043 |
|
20 argint fumuriu |
9007 |
|
23 gri negru |
7022 |
|
27 aluminiu periat |
|
|
28 P.10 bronz Prefa |
7048 |
|
44 antracit, mat |
7016 |
|
45 bronz |
7048 |
|
47 gri patinat |
7042 |
Note
- Valorile RAL menționate sunt doar valori aproximative (~), unele dintre ele putând diferi considerabil de culoarea originală PREFA și, în anumite circumstanțe, pot să nu reflecte percepția subiectivă a culorii.
- Mai ales pentru calitatea culorii P.10, este aproape imposibil să se definească valori din cauza structurii suprafeței. În plus, culorile panourilor de fațadă PREFA P.10 gri piatră, P.10 maro nisip, P.10 bronz Prefa, P.10 verde patinat, stejar natural, gri patinat, nuc și stejar gri sunt bazate pe culori naturale compuse din mai multe nuanțe diferite.
- Bobine și foi metalice din aluminiu simplu: Garanția nu acoperă modificările de aspect ale suprafeței cauzate de prelucrare și influențe de mediu. Urmați instrucțiunile.
- Culorile metalice pot varia ca nuanță.
- Pentru a identifica culorile exacte pentru componentele complementare, vă rugăm să consultați mostrele originale.

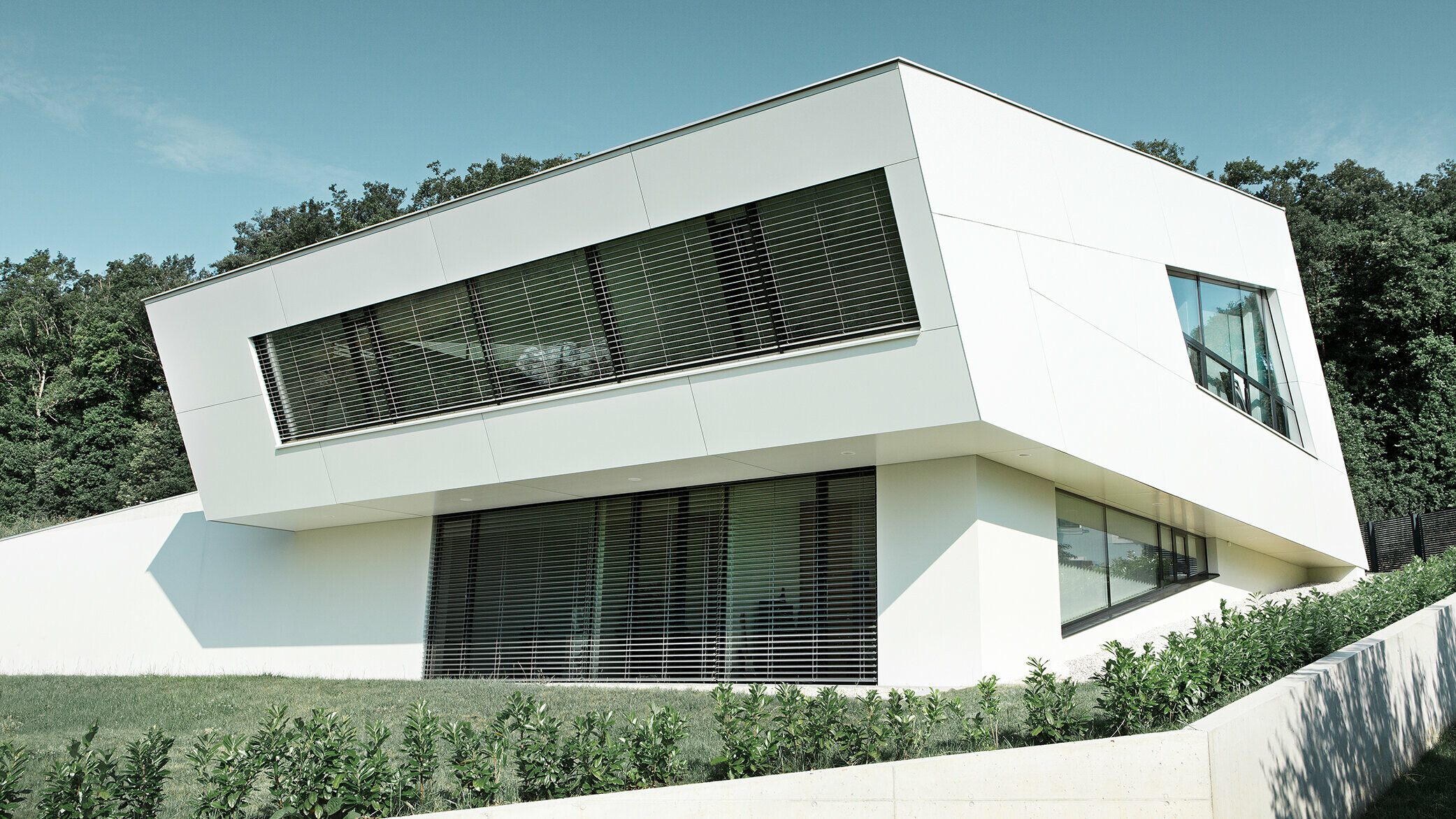

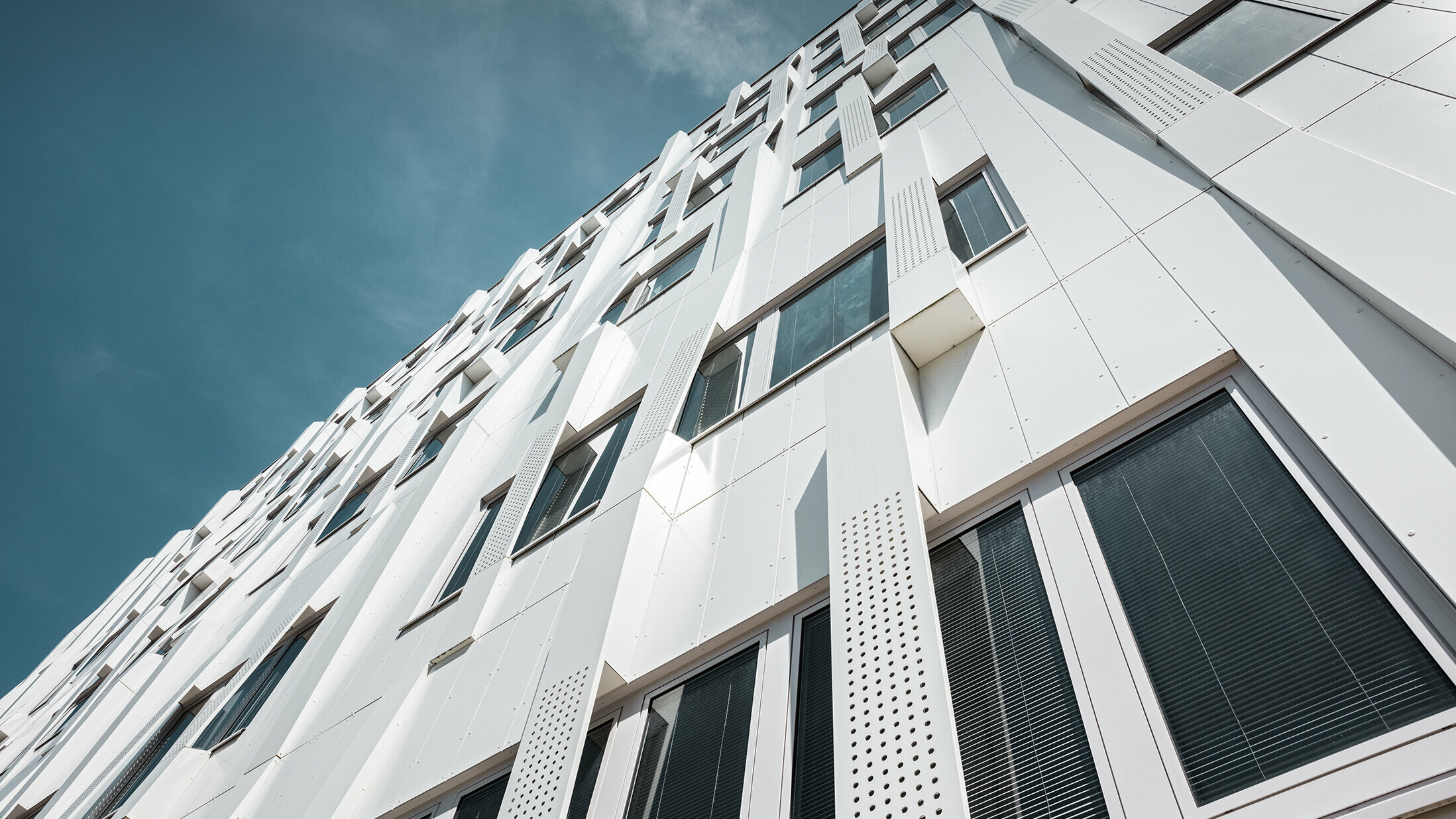

Inspirați-vă din proiectele deja implementate cu panouri compozite din aluminiu
Panoul compozit din aluminiu PREFABOND oferă opțiuni de design aproape nelimitate. Materialul durabil este utilizat atât în clădiri noi, cât și în renovări și asigură, de asemenea, un aspect special în designul interior. Panoul compozit din aluminiu PREFABOND poate fi înșurubat pe substructuri din lemn, nituite pe substructuri din aluminiu și lipite în ambele cazuri. Astfel, asigură un aspect elegant, uniform pe suprafețe mari și mici sau demonstrează în mod deliberat ingeniozitatea arhitecturală. Gama largă de culori, forme și niveluri de luciu creează un aspect unic.

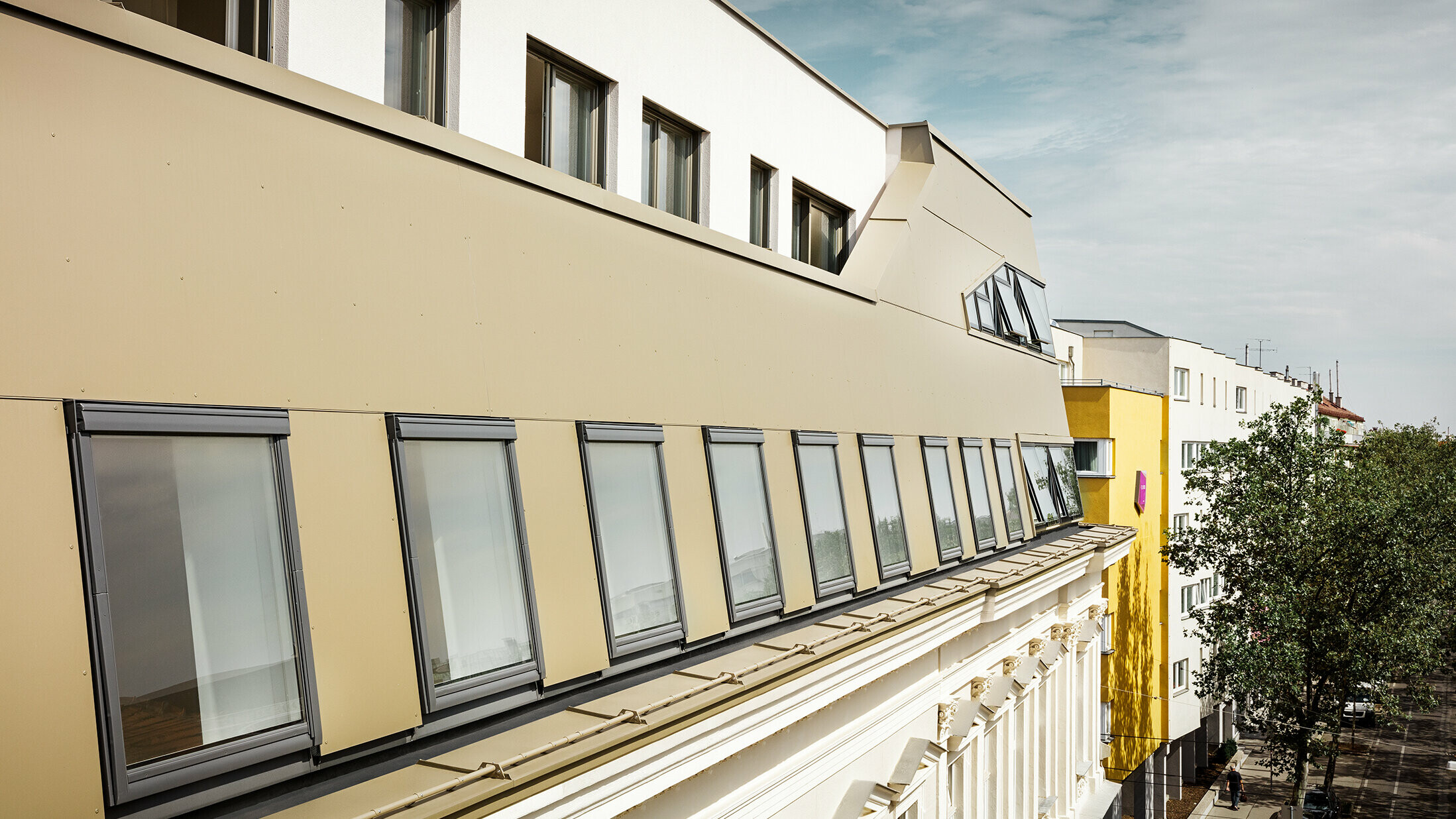

Amenajare mansardă în Viena cu plăci compozit din aluminiu în culoarea bronz

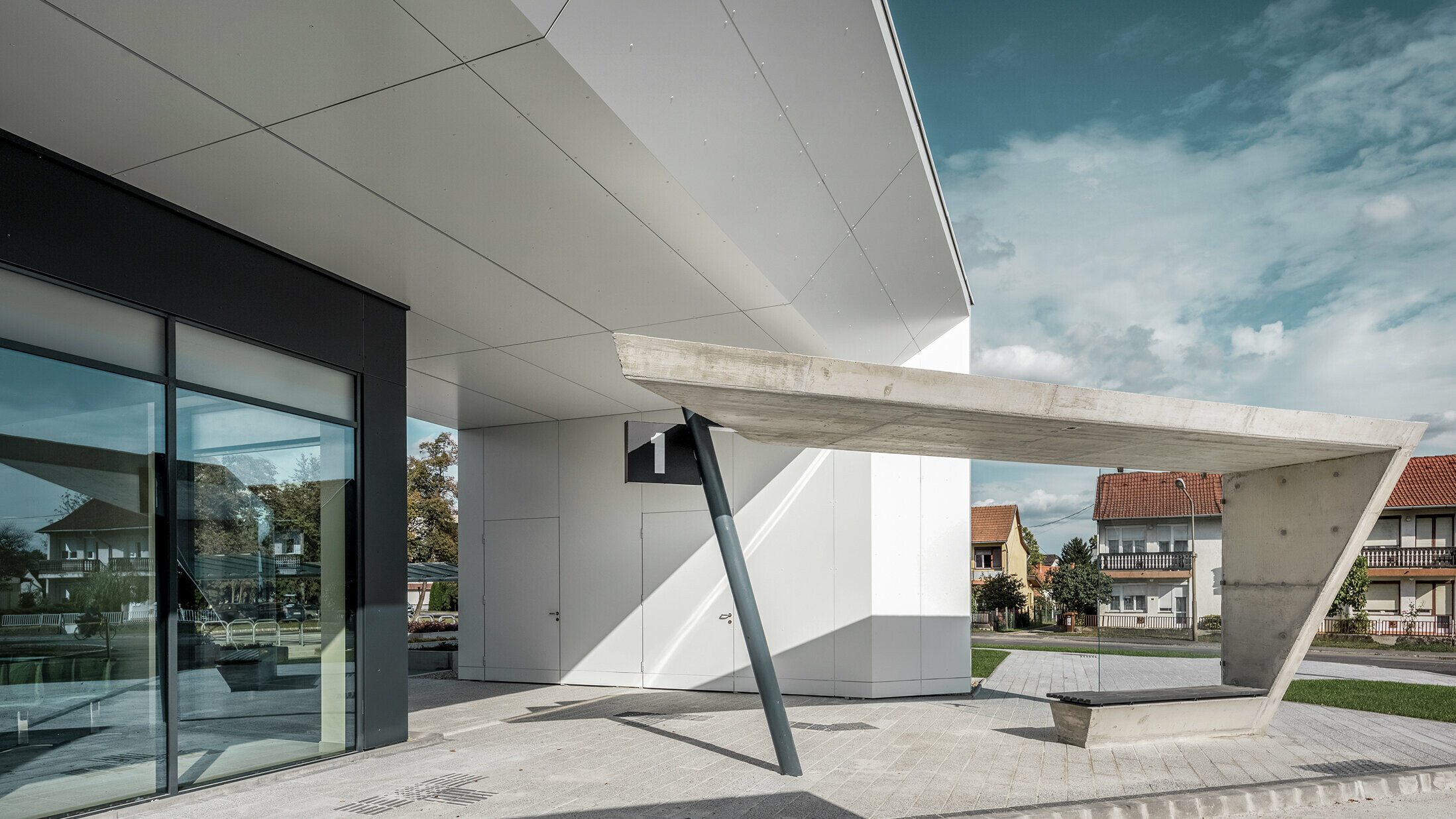

Autogara Lenti

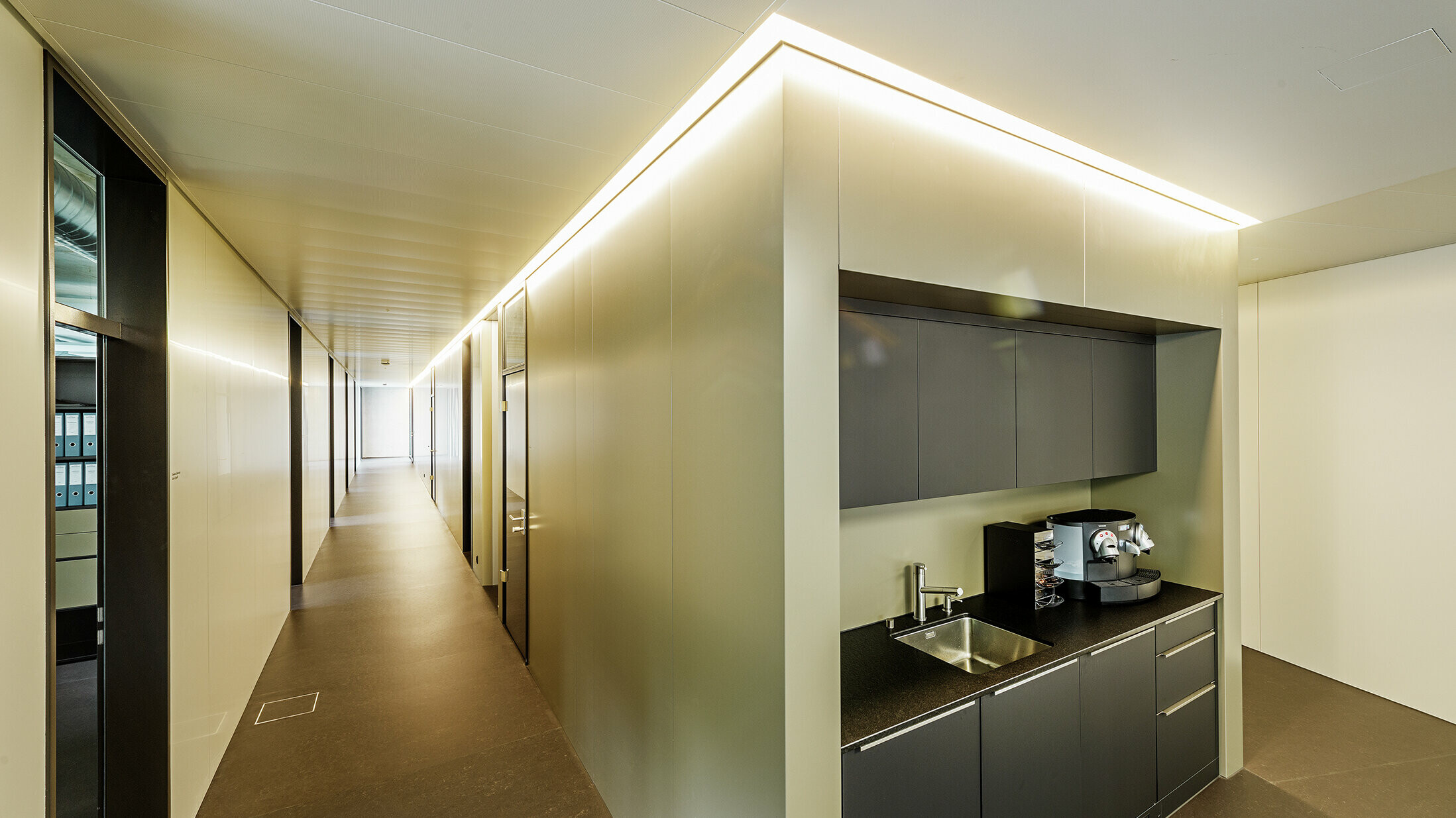

Amenajare interioară cu placă compozit din aluminiu în culoarea bronz
Clădire rezidențială în Austria cu panouri compozite din aluminiu

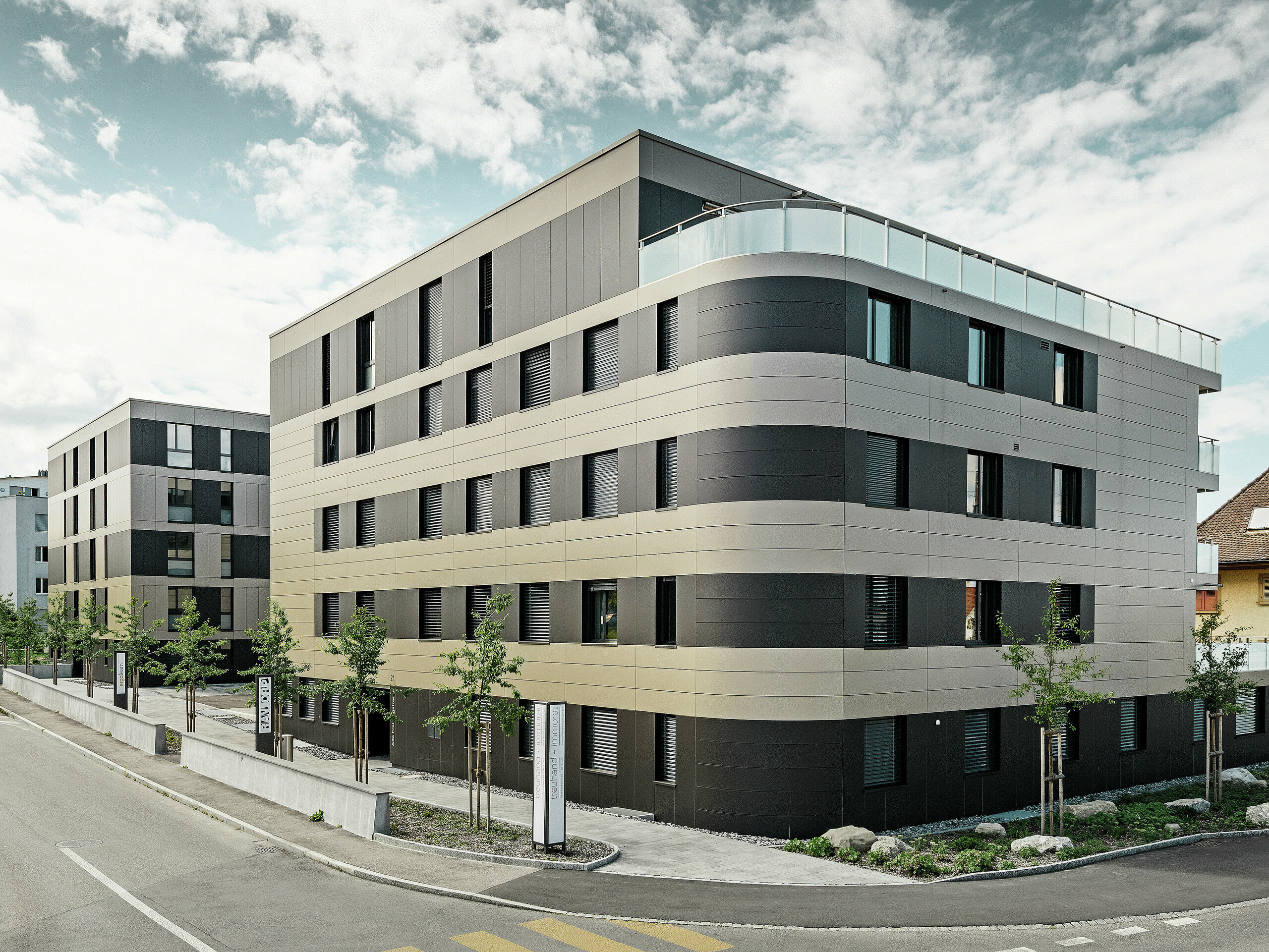

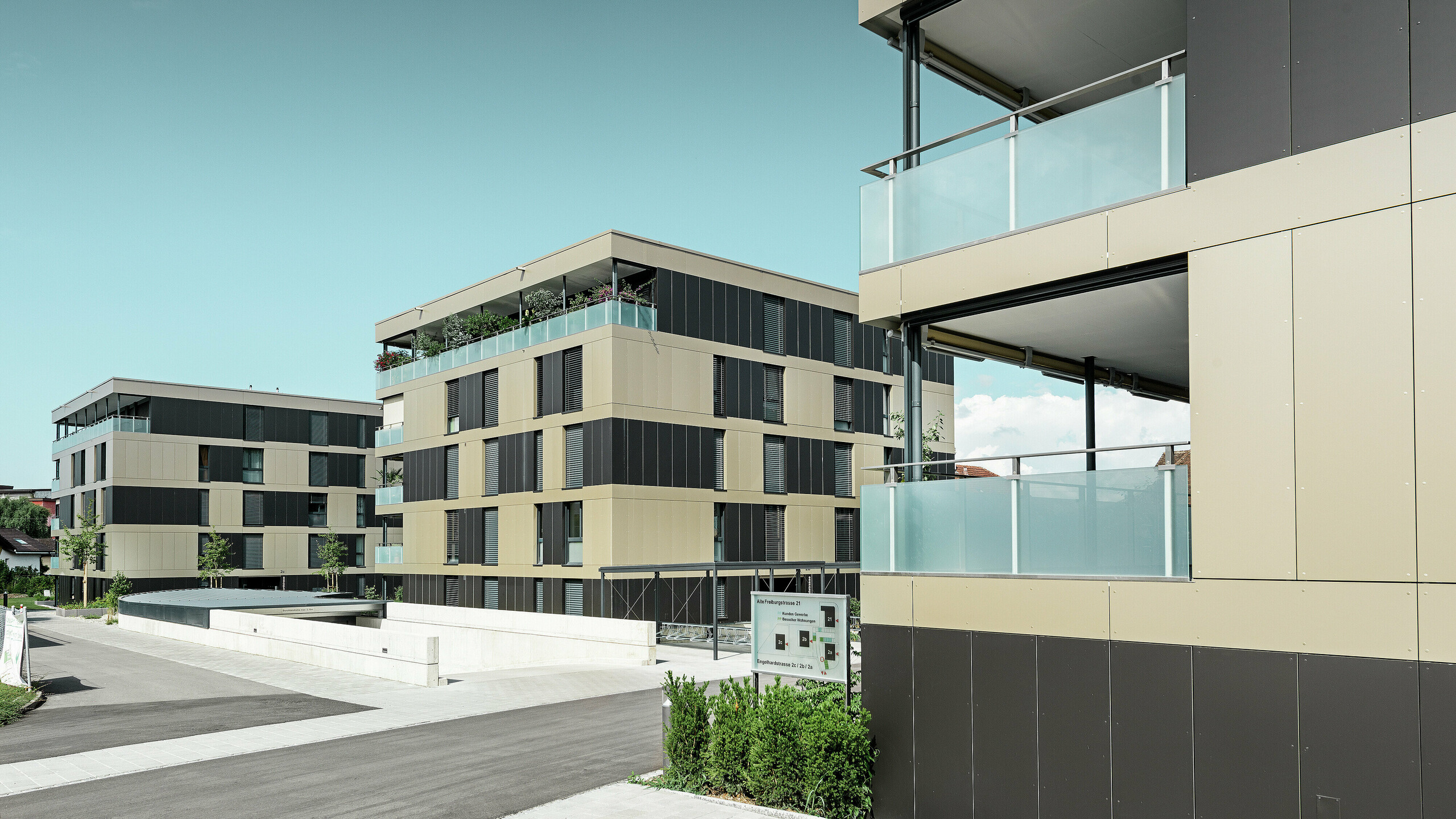

Complex rezidențial Murten
Panourile compozite din aluminiu PREFA au fost utilizate pentru a crea o fațadă robustă și durabilă pentru complexul rezidențial cubic din Murten, Elveția.

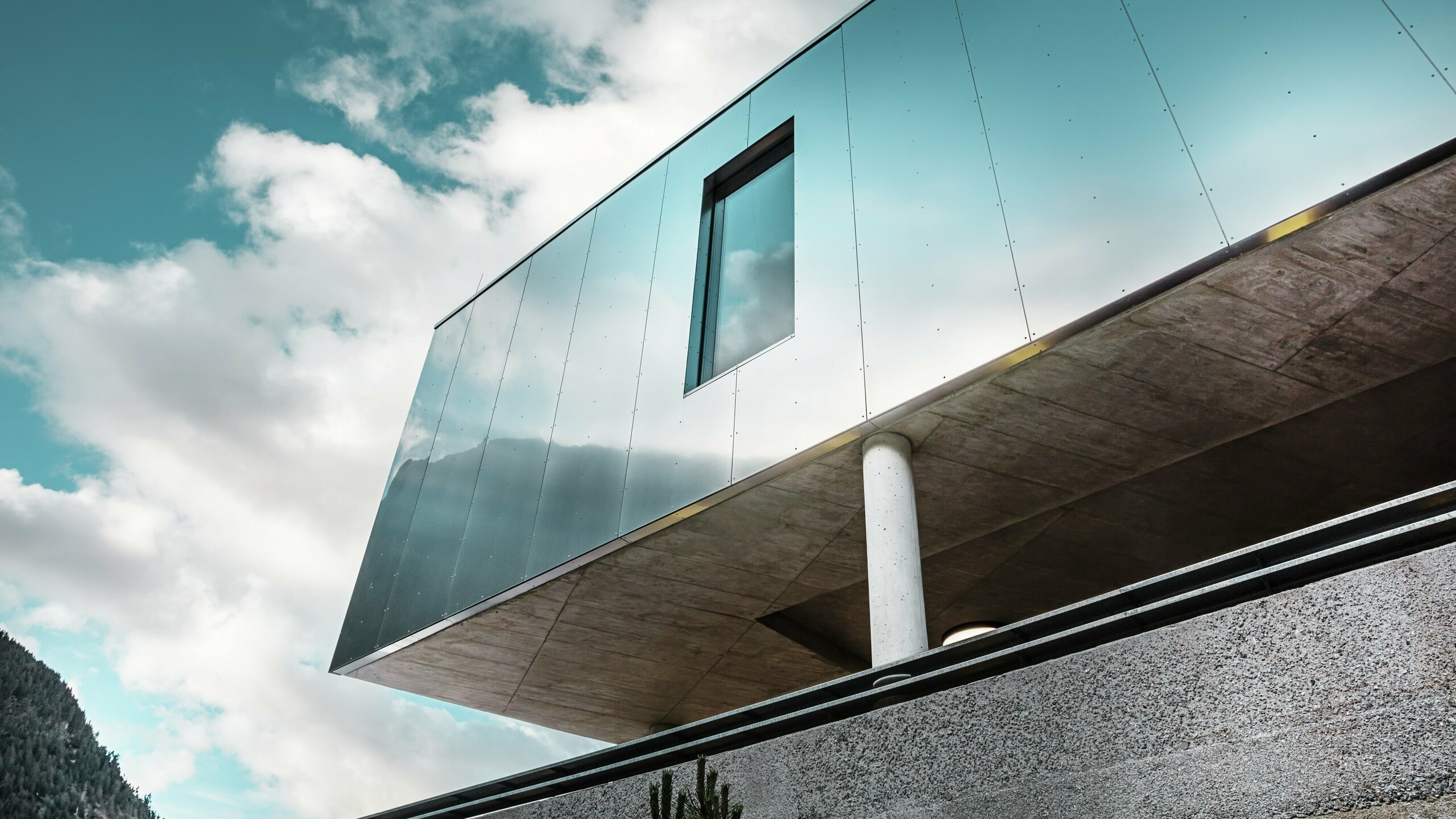

MPREIS, Sölden
În total, 700 m² de panouri compozite din aluminiu au fost produse în culoarea specială „Reflective Natural” pentru a acoperi supermarketul din Tirol.

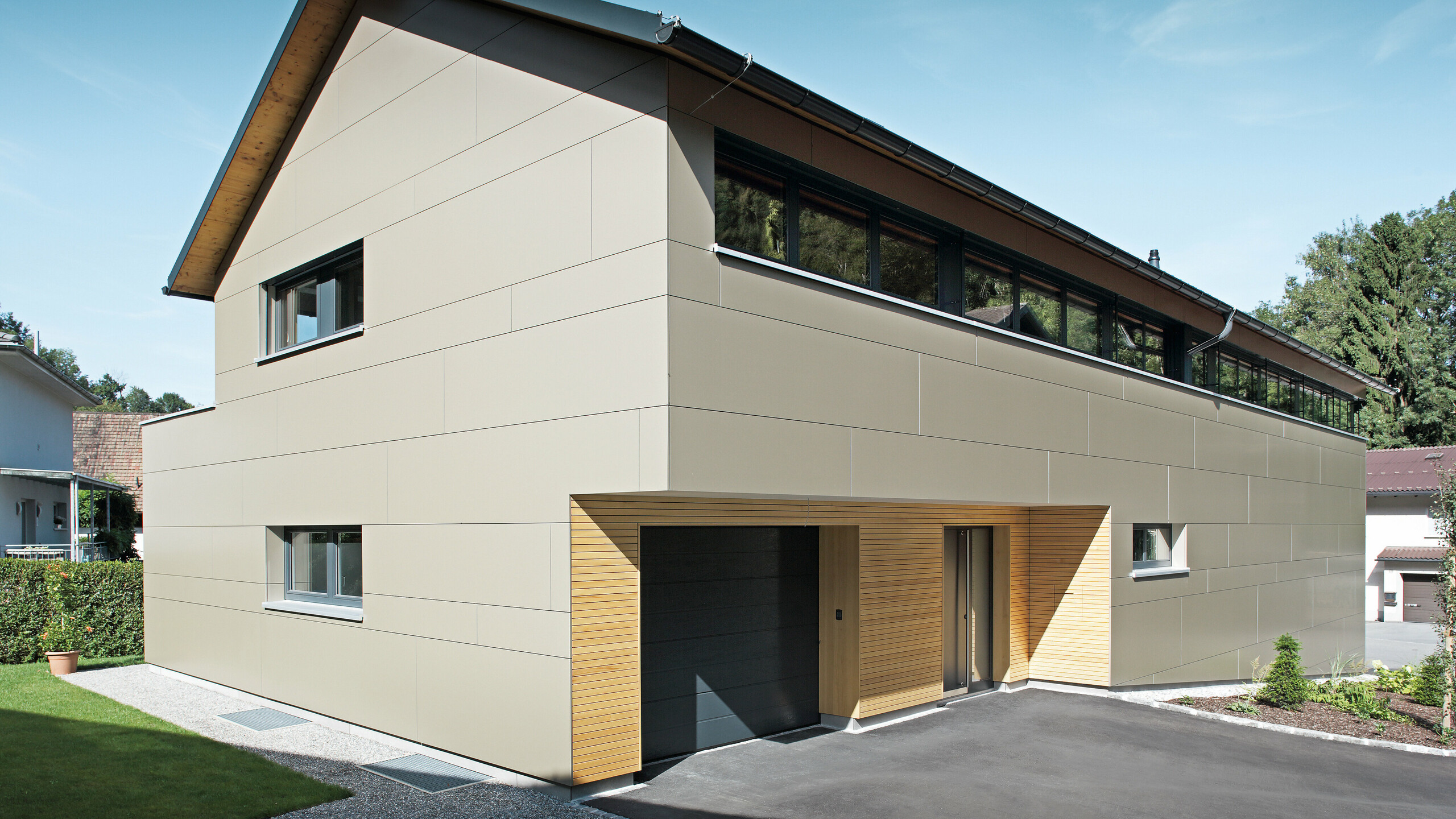

Casă unifamilială în Hohenems, Austria
O casă unifamilială din Hohenems a fost echipată cu un sistem complet PREFA.

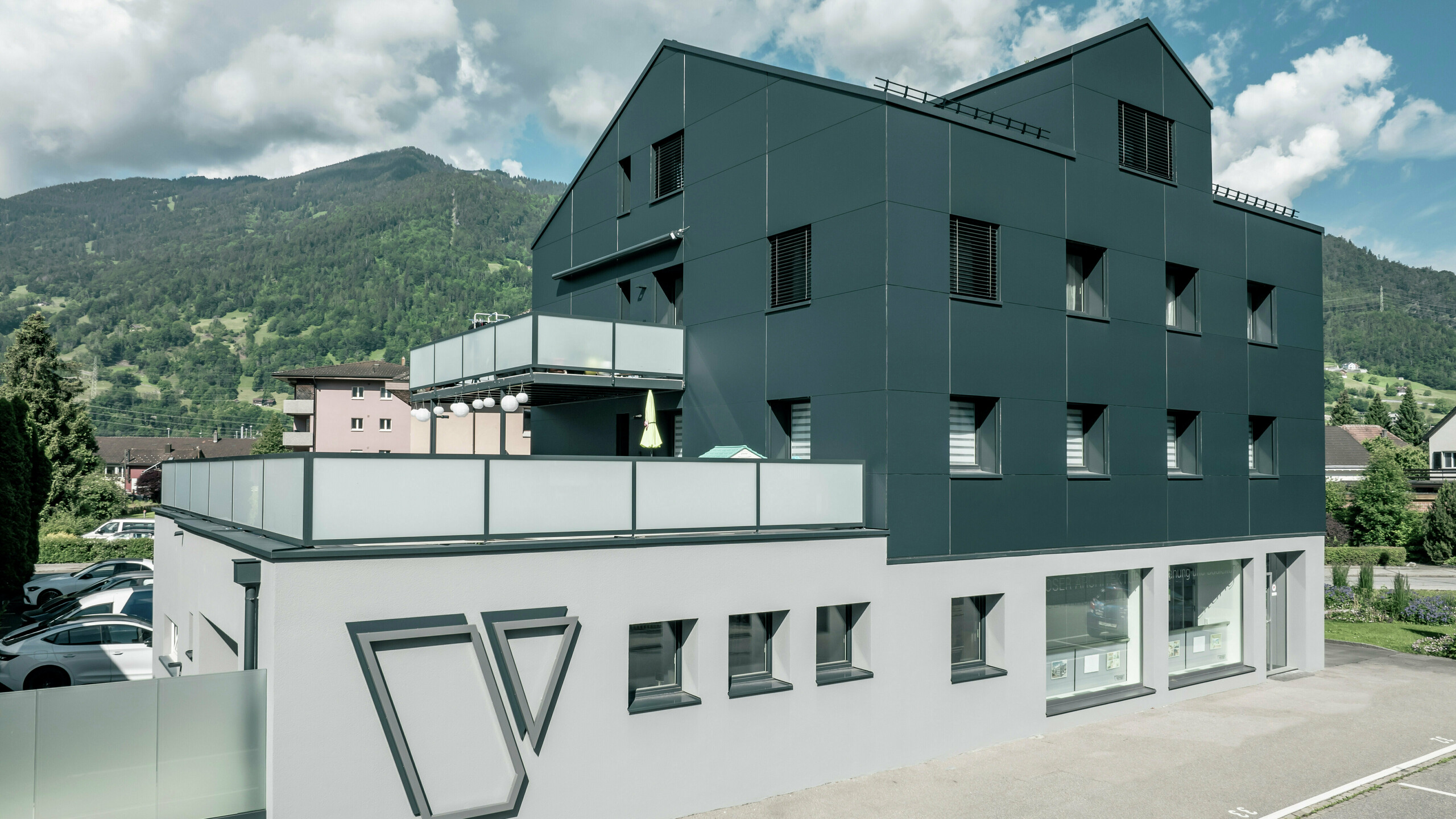

Biroul de arhitectură Voser din Elveția
O firmă de arhitectură folosește panouri compozite din aluminiu de culoare antracit pentru a renova sediul companiei.

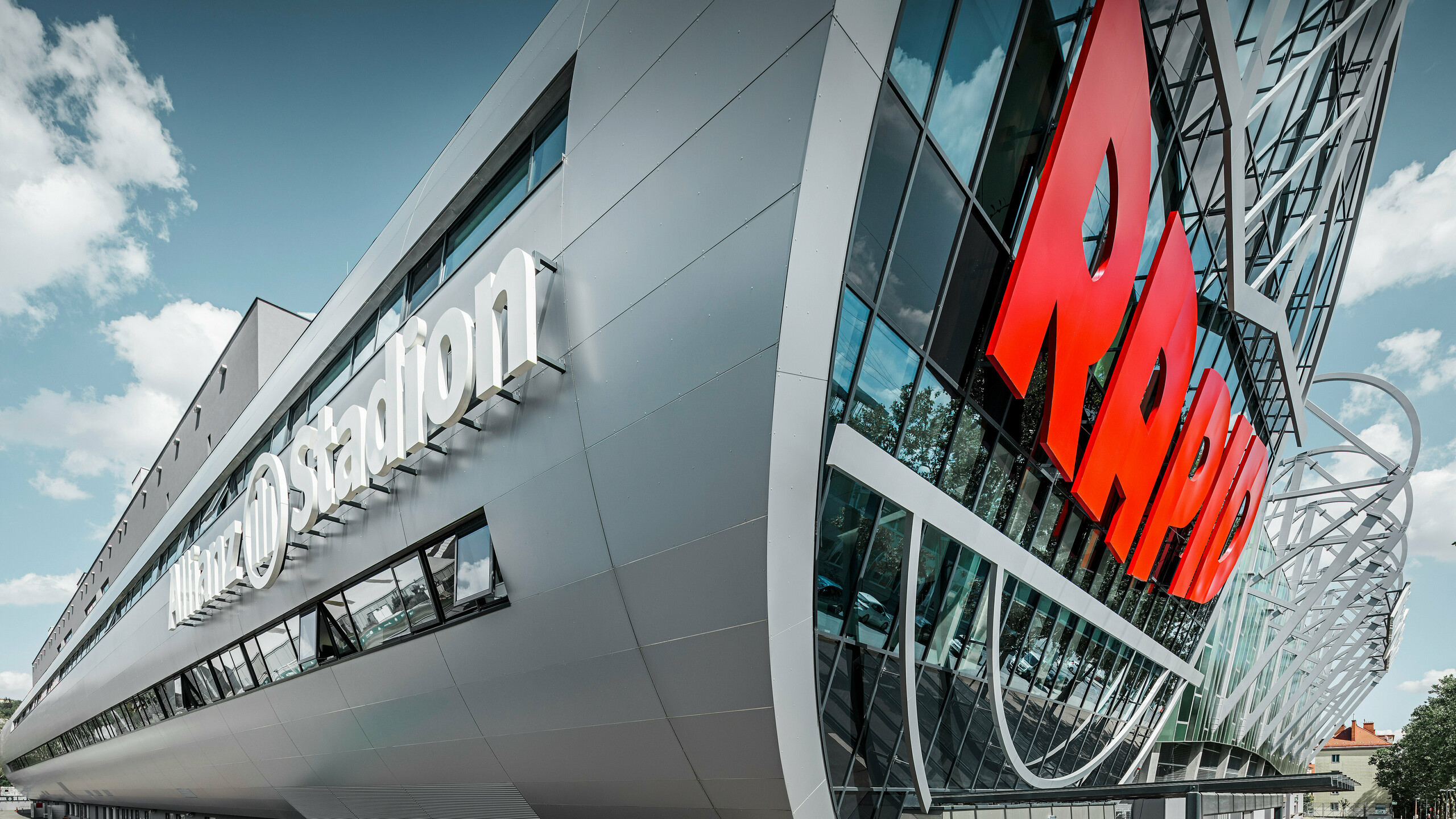

Stadionul Allianz, Viena

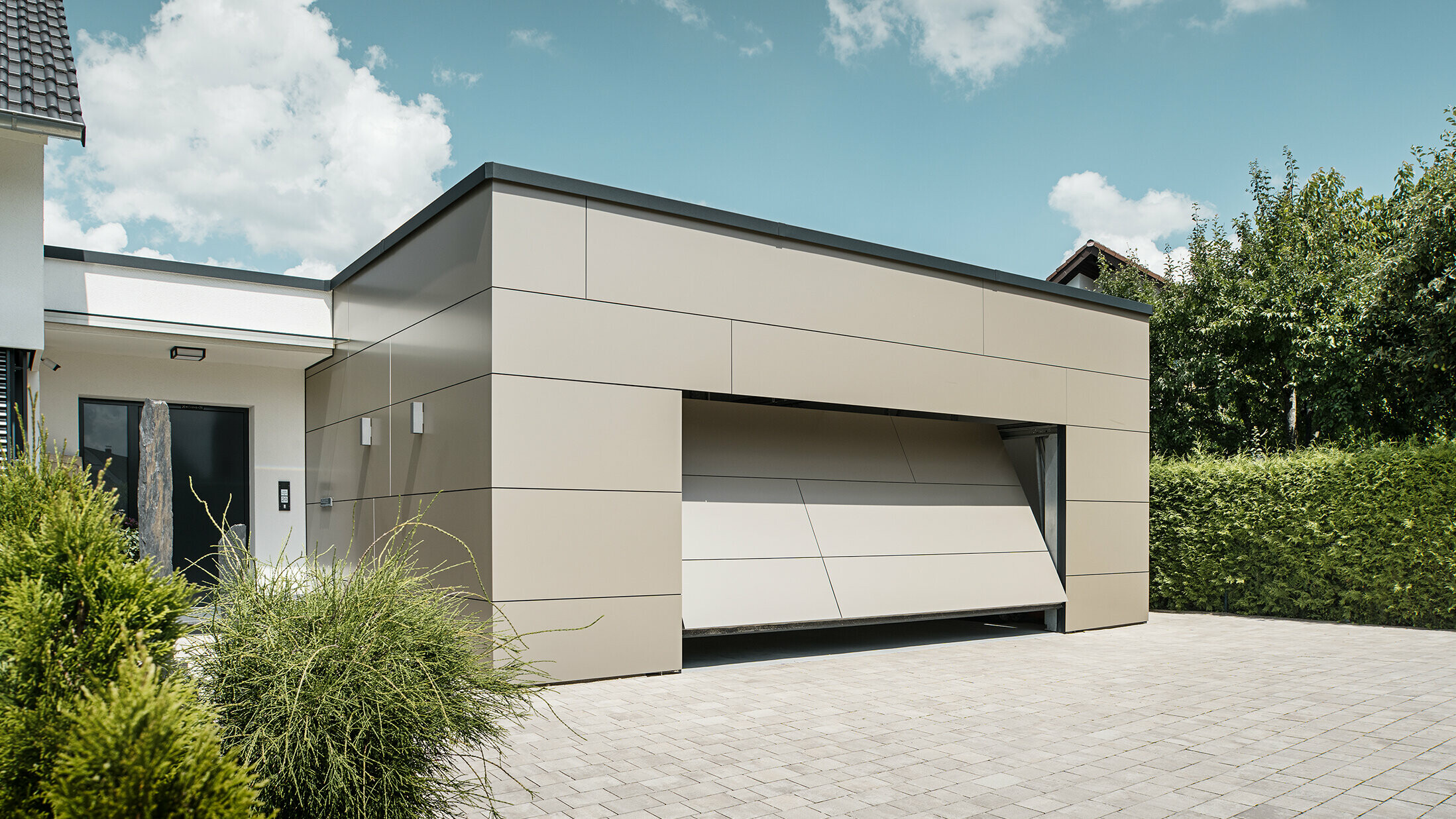

Placarea garajului cu PREFABOND
Panoul compozit din aluminiu PREFABOND poate fi utilizat pentru o gamă largă de aplicații și poate fi montat și pe uși de garaj automate.

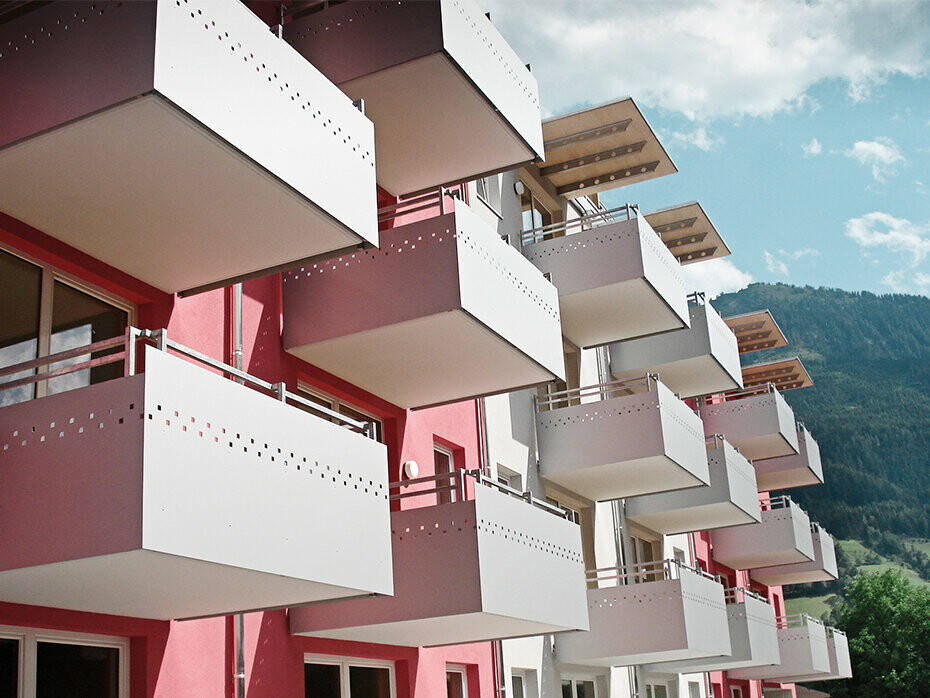

Placare modernă pentru balconul dumneavoastră
Panourile compozite din aluminiu PREFABOND sunt de asemenea potrivite pentru placarea balcoanelor: Stratul de suprafață de înaltă calitate protejează panourile împotriva influențelor meteorologice timp de decenii și este, de asemenea, extrem de rezistent la culoare și murdărie. Panourile acoperite pe ambele părți sunt disponibile la cerere și sub rezerva fezabilității.
Cu nitul de balcon din oțel inoxidabil cu dimensiunile 5 × 14 mm și un diametru al capului de 15 mm, PREFABOND precum și profilele extrudate PREFA sunt fixate într-un mod excelent pentru placarea balcoanelor și parapetelor. În sistem, nitul de balcon este testat pentru cerințele crescute în ceea ce privește protecția împotriva căderii. Acest lucru este demonstrat prin teste de impact cu pendul în conformitate cu cerințele Directivei ETB (componente care protejează împotriva căderii) și EN 12600:2002-11 în cooperare cu un institut de testare extern.
Informații tehnice despre panourile compozite din aluminiu
Acoperire pe fațadă: |
DURAGLOSS 5000 este o vopsea exclusivă Arconic cu un strat recent dezvoltat din rășină polimerică de înaltă calitate, disponibilă în patru culori. Nivelul de luciu este între 3 și 80%. |
|---|---|
Nucleu: |
nucleu FR (ignifug) |
Acoperire pe partea din spate: |
Vopsea de protecție, adecvată pentru aderență, oferă o protecție excelentă împotriva coroziunii. Direcția de acoperire este indicată prin săgeți pe spate. Acest lucru vă permite să aliniați corect plăcile pe fațadă. |
Dimensiuni standard: |
|
Dimensiuni disponibile la cerere (de la 500 m²): |
grosime: 4 mm; lățime: 1.000/1.250/1.500/1.750/2.000 mm; lungime: între 2.000 și 6.000 mm |
Greutatea panoului compozit din aluminiu (FR): |
|
Clasificare de protecție împotriva incendiilor (panouri compozite din aluminiu FR): |
|
Rezistența la temperatură: |
între –50 °C și +80 °C |
Dilatare termică liniară: |
A = 0,024 mm/m/°C (bazat pe placa de acoperire din aluminiu) |
Schimbarea lungimii la o diferență de temperatură de 60 °C: |
1,4 mm per metru |
Fixare: |
pe substrat de susținere din lemn: înșurubat sau lipit |
Panou compozit din aluminiu – Planificare și instalare
Veți găsi documente de specificații precum și detalii despre panourile compozite din aluminiu PREFABOND pentru descărcare aici.
Detalii
Panouri compozite din aluminiu – Accesorii
Pentru o listă completă și detaliată a accesoriilor, consultați lista noastră de prețuri (doar pentru procesatori).
Tablă plană pentru accesorii:
1.100 mm, 1.200 mm

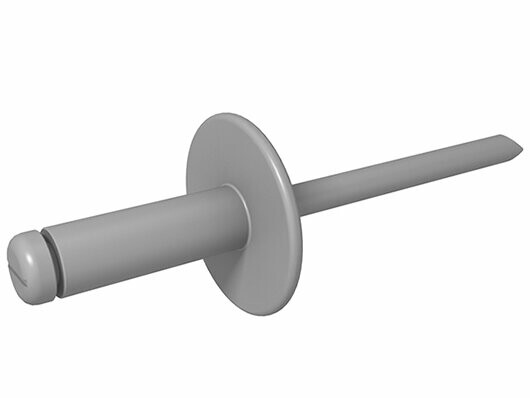

Nit pentru sisteme de fațade ventilate
5×14 mm, diametrul capului: 16 mm
Nit pentru balcon
5 × 14 mm, diametrul capului: 15 mm

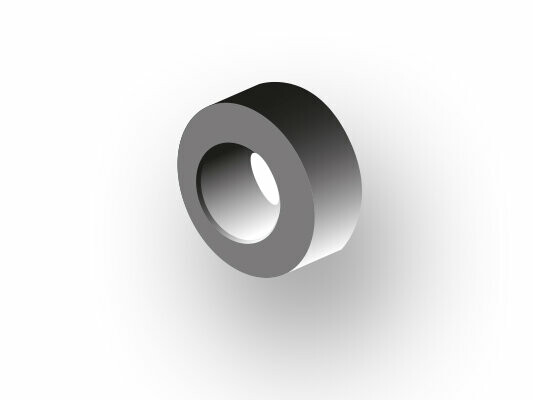

Manșon de centrare cu punct fix
9,5 × 5,1 mm, pentru reducerea găurii de la ⌀ 9,5 mm la ⌀ 5,1 mm
Talpă de nituire pentru nituri pentru balcon
pentru fixarea fără tensionare a plăcilor din aluminiu compozit PREFABOND, diametrul exterior: 30 mm
Bază nituire pentru nituri de fațadă
pentru structuri de susținere metalice; diametrul exterior 49 mm

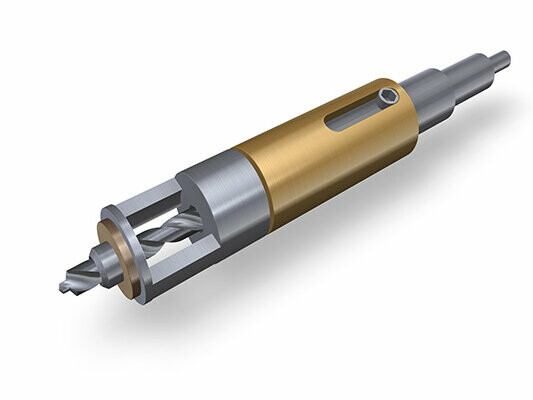

Burghiu cu arc pentru o singură mână
pentru structuri de susținere metalice; diametrul găurii 9,5 mm (plăci din aluminiu compozit)

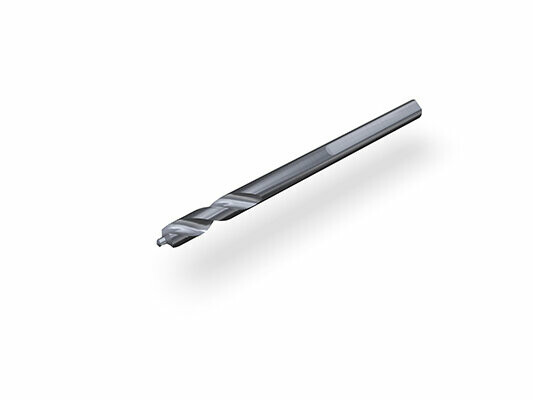

Burghiu special pentru structuri de susținere metalice
burghiu de rezervă pentru burghiul cu arc de o singură mână

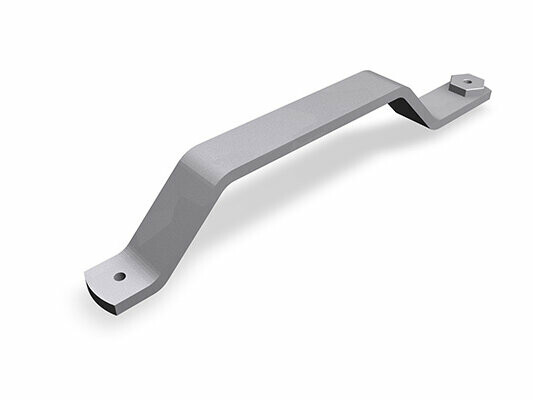

Dispozitiv auxiliar de centrare la găurire, pentru structuri de susținere metalice
Ø 9,5/5,1 mm

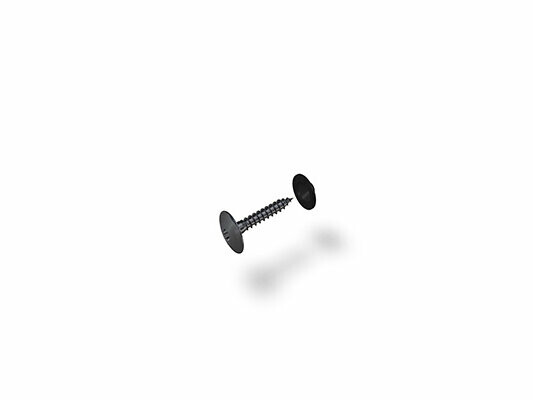

Șurub pentru sisteme de placare a fațadei, pe structură de susținere
4,8 × 30 mm, dispozitiv de centrare pentru fațadă, cu inel de etanșare, Ø 14 × 4 mm, cap 16 mm

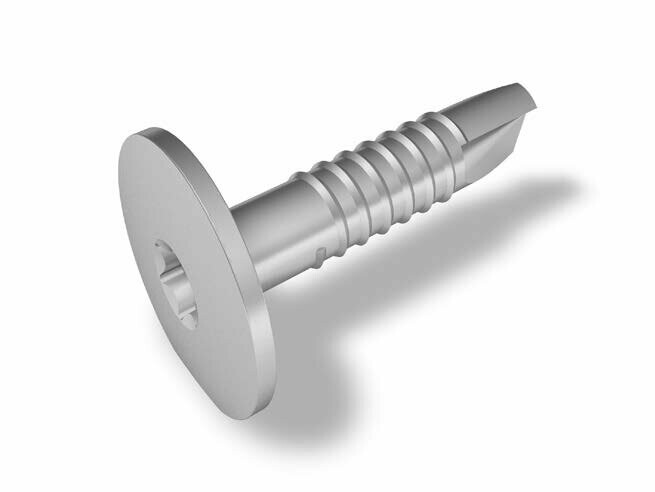

Șurub pentru înveliș de fațadă pentru structuri de susținere din aluminiu
5,5 × 25 mm, Ø 11 × 4 mm, cap 16 mm

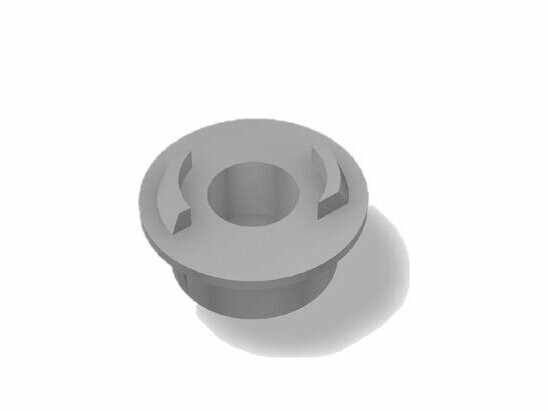

Manșon fix pentru șurub pentru înveliș de fațadă (structură de susținere din aluminiu)
Ø 11 × 4 mm, pentru reducerea diametrului găurii de la 11 mm la 5,8 mm.
Manșon glisant pentru șurub pentru înveliș de fațadă (structură de susținere din aluminiu)
Ø 11 × 4 mm, pentru reducerea diametrului găurii de la 11 mm la 8,4 mm.

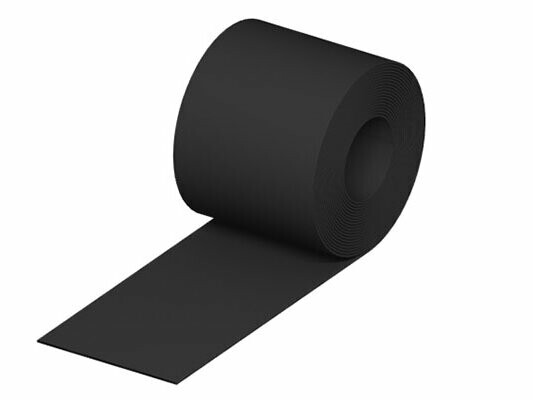

Bandă pentru rosturi EPDM
70 × 0,75 mm, 135 × 0,75 mm; pentru protecția structurii de susținere verticale din lemn; autoadeziv pe o parte sau neadeziv

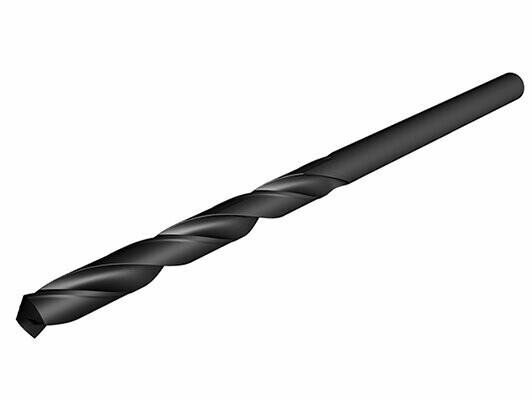

Burghiu special pentru structuri de susținere din lemn
Ø 3,3 mm, DIN 338
Dispozitiv auxiliar de centrare la găurire, pentru structuri de susținere din lemn
Ø 9,5/3,3 mm, diametrul găurii: 9,5 mm (plăci din aluminiu compozit)/3,3 mm (structură de susținere)

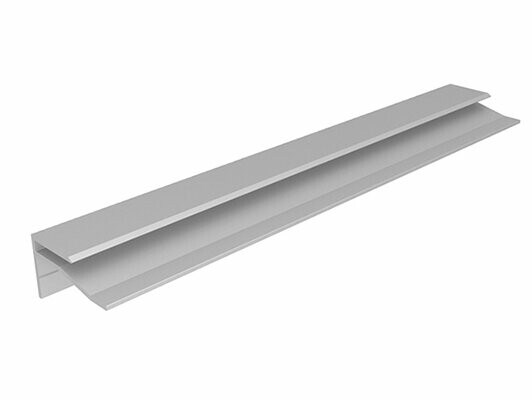

PREFABOND profil F
3.000 mm

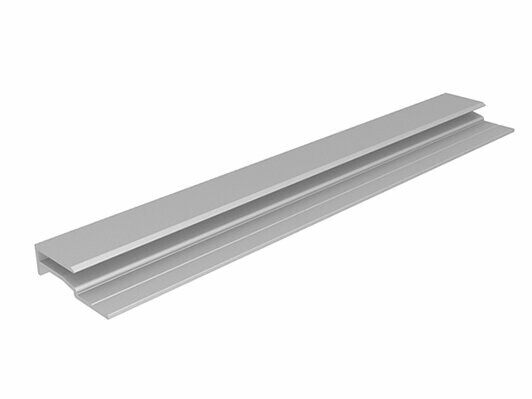

PREFABOND profil U
3.000 mm

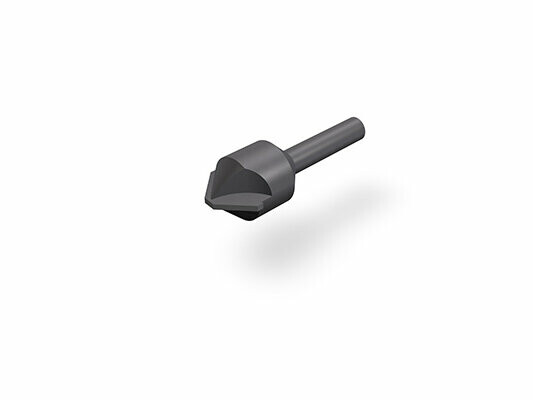

Cap de frezat V-nut 90°
Pentru prelucrarea plăcilor PREFABOND cu miez FR

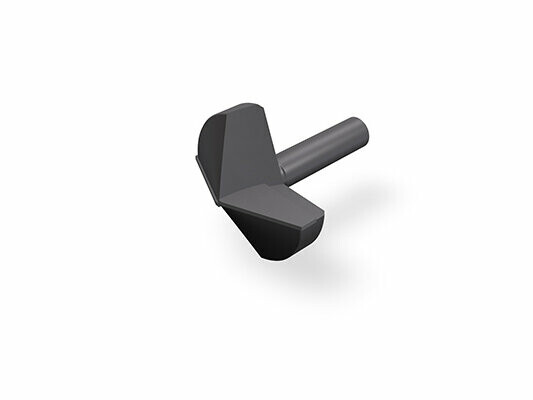

Cap de frezat V-nut 135°
Pentru prelucrarea plăcilor PREFABOND cu miez FR

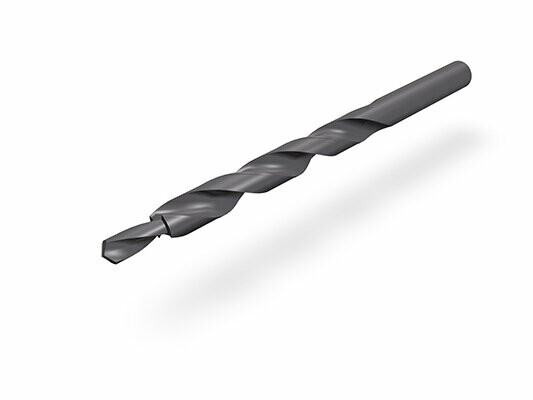

Burghiu în trepte
Pentru prelucrarea plăcilor PREFABOND cu miez FR și pentru găurirea preliminară a structurii metalice de susținere
Burghiu spiral HSS Smart step
Burghiu spiral PREFABOND pentru găuri circulare de înaltă precizie, cu utilizare manuală.

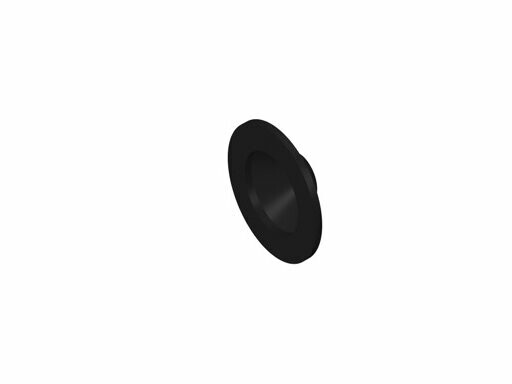

Inel de etanșare și centrare pentru fațadă
Ø 14 × 4 mm, pentru centralizarea și etanșarea plăcilor din aluminiu compozit PREFABOND pe structuri de susținere din lemn

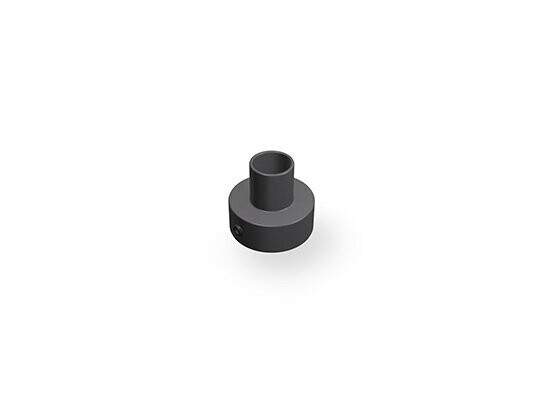

Limitator de adâncime pentru burghiu în trepte
Ø 9,5 × Ø 5,1 mm

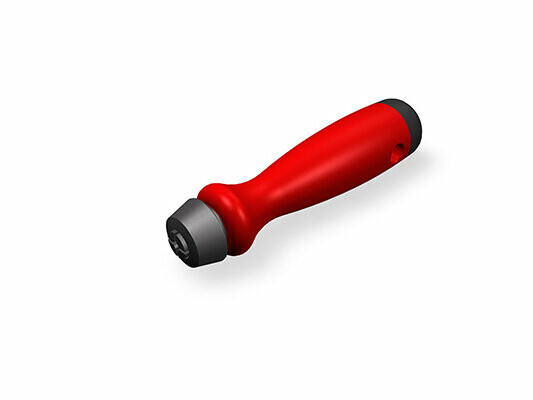

Mâner pentru debavurator
Tip S/E, pentru montarea directă a lamelor de ⌀ 3,2 mm, pentru prelucrarea PREFABOND

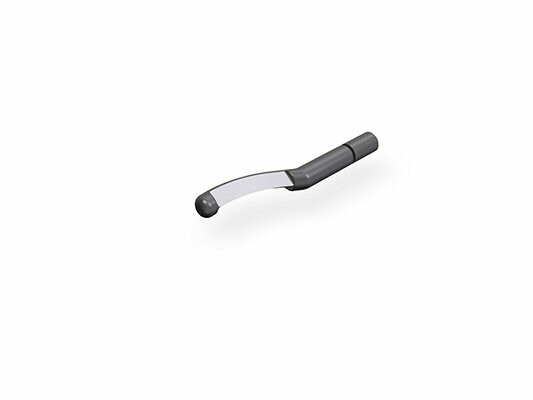

Lame pentru mânerul de debavurator
S10/E100, Ø 3,2 mm; Ø 3,2 mm; pentru prelucrarea PREFABOND
LT-XT Tool TX 25
Pentru înșurubarea șuruburilor pentru fațade PREFABOND (cu diametrul capului de 16 mm) în substructura din aluminiu.

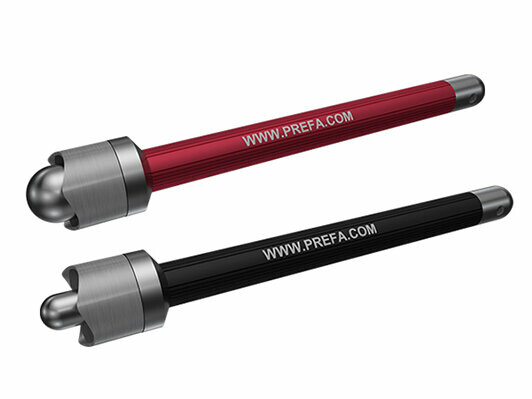

Perforator de folie
cuter de folie pentru punct fix (⌀ 5,1 mm) sau cuter de folie pentru punct glisant (⌀ 9,5 mm)

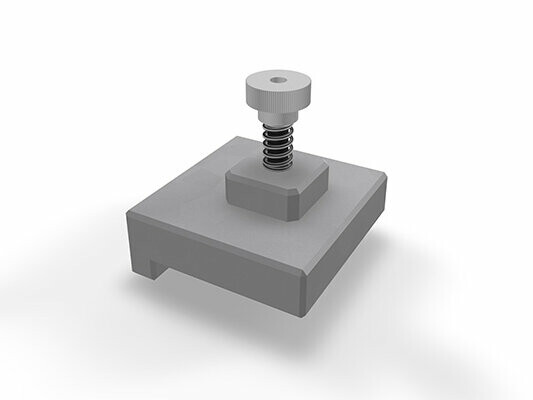

Dispozitiv PREFABOND de reglare a rosturilor
lățimea rostului: 8 mm sau 10 mm, potrivit pentru rosturi longitudinale și transversale

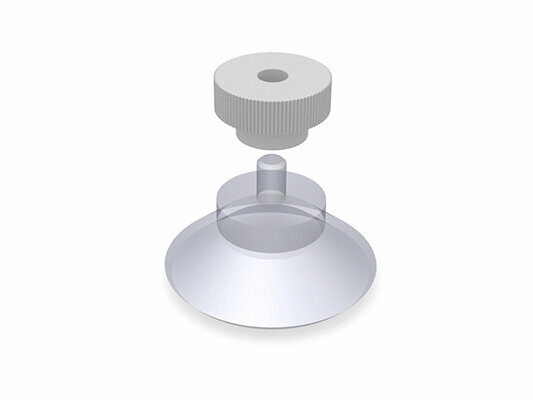

Ventuză și piuliță
—
